Imprimante 3D de bureau

[Beyer-Garrat]

Non je ne ponce pas une ou deux couches suffisent ,si tu as des sillons de charrues là çà va être difficile

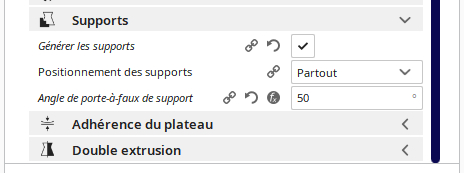

Dans Cura les supports doivent être activés ici :


Ils fonctionnent en tout ou rien de bas très difficile a retirer il faut descendre plus profondément dans les paramètres de Cura pour les gérer (il existe des tutos) attention aussi au paramètre angles des supports
qui peu tout changer ne pas hésiter a faire des tests visuel de découpe en changeant se paramètre.

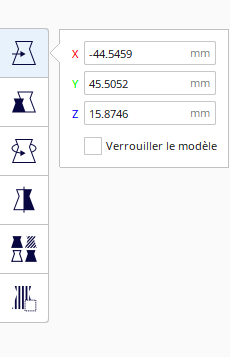

Pour exclure une partie du modèle de ces supports il faut utiliser le dernier carré en bas (celui avec les traits verticaux) :


On obtient un cube gris (c'est en fait une zone d’exclusion supports) qu'il convient de déplacer et de régler en taille ,on est très loin des supports entièrement paramétrable des imprimantes résine

[3DMetrique]

Pour ça Preform est très convivial. Et c'est intéressant de travailler avec des outils pro : post-traitement à 60°C et UV (Formlab Cure)

[JJB]

Merci JP je vais creuser ça
Superbe machine Cyril, hâte de voir le résultat!

[Marcel]

...Autre question, je suis surpris que CURA ne visualise pas les supports ... Cette infos est-elle à chercher dans tous les paramètres "cachés"?
J-J

Bonjour JJB, bonjour à tous :o)

en fait il suffit de regarder l'aperçu après le tranchage.

Comme le dit Beyer-Garrat, c'est très instructif de détailler l'aperçu de l'impression couche par couche, histoire de voir comment les couches s'impriment.

L'orientation du modèle sur le plateau est également essentiel.

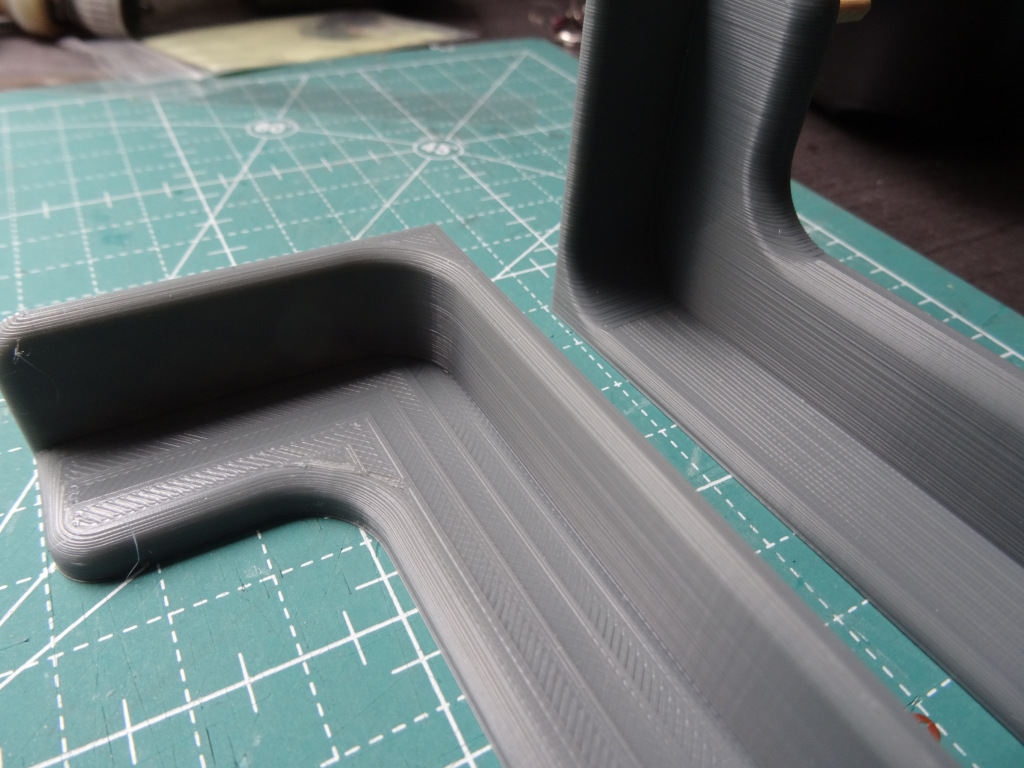

Exemple : une banquette imprimé deux fois, la première fois à plat, la deuxième fois couché sur le dossier. À cause des surfaces inclinées les deux impressions sont vraiment différentes !
Ci-dessous la photo des deux pièce dans la position où elles étaient sur le plateau. Jugez-vous-même :o)

[Marcel]

J'ai une solution pour les stries Marcel ... Le produit qui nous intéresse ...

...Le résultat est assez impressionnant #B6

Merci :o)
Je teste dès que possible !

[Beyer-Garrat]

J'ai remarqué aussi un phénomène j'ai des différences d'impression(écart ,voire non impression d'une partie) entre une même pièces imprimé directement en STL par rapport au GCODE problème de conversion ?

[JJB]

J'ais du mal à suivre JP, le .STL c'est un fichier dessin et le .Gcode c'est un fichier d'impression après être passé dans un "Slicer".

[Beyer-Garrat]

Ce que je voulais dire c'est que le fichier destin6a la Photon d'Anicubic ( je ne me souviens plus du nom de l'extension)
présente des différences à l'impression en dehors de toute notion de positionnement de pièce ou
d'états de surface probablement du aux slicers

[Marcel]

Bonsoir,

Anycubic aurait-il développé son propre langage G-code ?... J'en doute.
L'entête d'un fichier G-Code prépare la configuration de l'imprimante pilotée. Il est probable qu'un fichier préparé pour une Photon soit interprétable par une imprimante à fil, mais la config initiale doit (risque) de perturber celle-ci.
exemple d'entête pour une Creality CR10 (très proche d'une Ender) :

;FLAVOR:Marlin
;TIME:2898
;Filament used: 1.0554m
;Layer height: 0.1
;MINX:120.409
;MINY:120.414
;MINZ:0.144
;MAXX:178.177
;MAXY:178.172
;MAXZ:12.864
;Generated with Cura_SteamEngine 4.7.1
M140 S55
M105
M190 S55
M104 S200
M105
M109 S200
M82 ;absolute extrusion mode
M201 X500.00 Y500.00 Z100.00 E5000.00 ;Setup machine max acceleration
M203 X500.00 Y500.00 Z10.00 E50.00 ;Setup machine max feedrate
M204 P500.00 R1000.00 T500.00 ;Setup Print/Retract/Travel acceleration
M205 X8.00 Y8.00 Z0.40 E5.00 ;Setup Jerk
M220 S100 ;Reset Feedrate
M221 S100 ;Reset Flowrate

Les lignes commençant par un point-virgule sont des commentaires, ainsi que tout ce qui suit un point-virgule dans une ligne.
La première, ;FLAVOR:Marlin donne le style de G-code utilisé.

[JJB]

Merci pour ces infos, Marcel!

[Storm]

ça ressemble de loin au langage des commandes numériques on dirait

[mlm]

Mais c'est toujours un point que l'on déplace dans l'espace ... alors pourquoi réinventer un truc qui marche?. Après ce qui se passe en ce point ... c'est une autre histoire.

[mlm]

Marcel, ton violoniste, c'est Strativarius . C'est quand même pas mal car une fois dans la caisse, il faudrat faire de sacrées contorsion pour aller voir les banquettes à moins que tu ne mettes des vitres grossisantes

[Beyer-Garrat]

ça ressemble de loin au langage des commandes numériques on dirait

Ce sont les mêmes Storm de nombreux fabricants propose des têtes laser ou de fraisage en option sur
des chassis d'imprimantes

[Marcel]

Bonjour à tous :o)

un petit complément concernant MARLIN : pour être plus précis il s'agit du firmware.
Plus de détails https://marlinfw.org/docs/basics/introduction.html
c'est en anglais... :o\
