Du côté des Trains d'Antan

[3DMetrique]

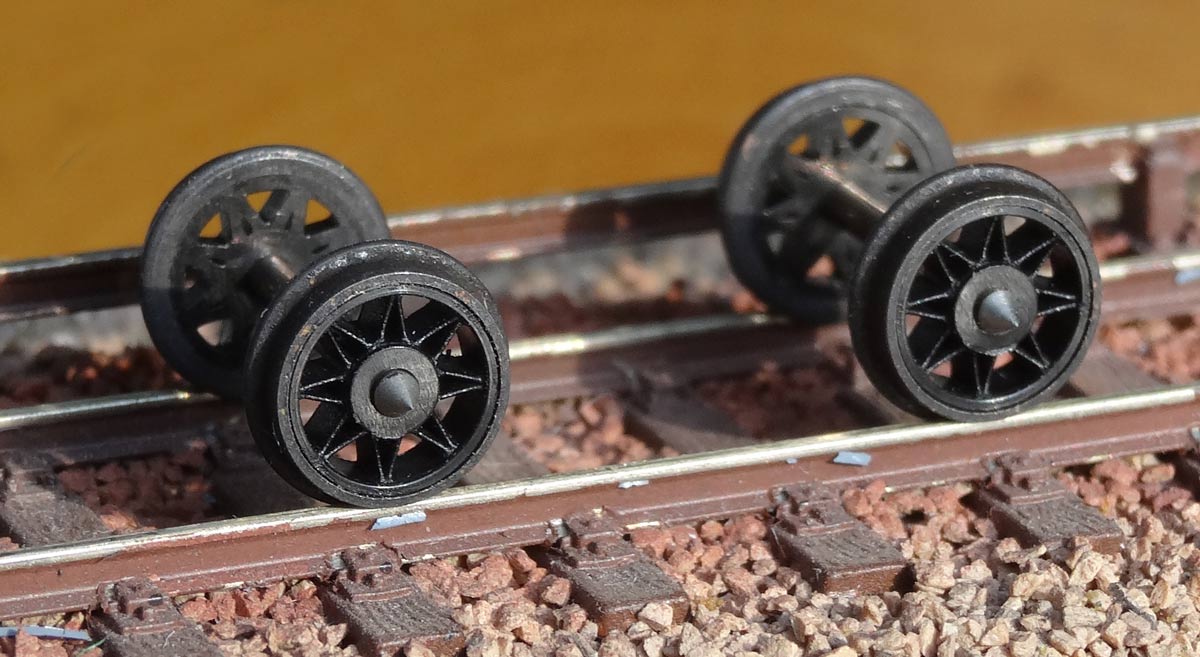

Elles sont arrivées, les nouvelles roues de 7,6 mm (670 mm) qui vont équiper les petites Sarthe, les wagons 1er réseau CFD et les voitures à bogies (hors voitures SE, RB et voitures à couloir CFD)

[BG1000]

Elles sont arrivées, les nouvelles roues de 7,6 mm (670 mm) ....

Bonjour

Les 7,6 mm sont mesurées ou ? à la table de roulement ?


Merci


BG

[3DMetrique]

Oui, à la table de roulement, les boudins font 0,47 mm toujours par rapport à la TR.

[BG1000]

Ils sont vendus à la pièce? quelle est la distance entre pointe ?

Merci

BG

[3DMetrique]

Pour le moment elles sont uniquement vendues avec les kits. Sinon l'entrepointe est de 18,5 mm .

[YVES]

Très beaux essieux !
Et sans doute bonne nouvelle : "petites Sarthe, les wagons 1er réseau CFD et les voitures à bogies...", on peut sans doute espérer voir sur les rayons de Trains d'Antan une réédition de ces kits.
Les "petites Sarthe" à deux essieux me tenteraient beaucoup. Ce serait encore plus malin, si Cyril ajoutait une immatriculation T.I.V. à ces voitures, peut-être même celles du MTVS, ce qui doublerait l'intérêt du modèle. Cela ferait aussi une trés belle rame avec la 030T T.I.V. !
Et puis, si le grand concepteur trouvait le temps de s'attaquer à la modélisation des plats Carel & Fouché (TS, TIV...) : tombereaux et couverts se languissent de leur petit frère...

[Christophe_Menier]

Le montage des chaînes de sécurité se fait facilement. Voilà comment j'ai procédé :

Coupure de l'anneau au cutter comme l'a indiqué Cyril

Step 1.jpg

Ensuite je l'ouvre très légèrement dans le sens transversal, et non dans le sens longitudinal. C'est plus facile à refermer ensuite, et l'anneau n'est pas déformé.

Avant de le passer dans le crochet, je plie ce dernier pour qu'il soit accessible.


Ensuite je passe l'anneau dans le crochet et je le referme.


Le raccord ne se voit même pas


Et voila de belles chaînes de sécurité, merci TdA !!

[Beyer-Garrat]

Merci pour ce tuto Christophe

[YVES]

Grillé par Christophe !
Effectivement, ces chaines de sécurité sont très bien. Le montage demande un peu de patience, mais au final les chaines ont beaucoup plus de présence que les anciens modèles en photogravure.
Bravo Cyril !

[Christophe_Menier]

Merci pour ce tuto Christophe

Oh je n'ai rien fait d'exceptionnel, j'ai juste mis en oeuvre ce qu'a dit Cyril

[Christophe_Menier]

Pendant que Cyril bosse (ou alors il ), je vous propose un nouveau truc pour le montage des wagons CFD (tombereau Indre et Loire par exemple...).

Comme indiqué dans la notice, il faut former la poignée de frein. Ca peut se faire à la pince, avec une matrice, mais à faire sur plusieurs wagons on n'est pas certain qu'ils soient tous de la même forme (enfin, c'était ma crainte).

Pour avoir des commandes de frein identiques, j'ai imaginé de leur appliquer le "coup de l'ouvre-boite".

Avec une barre ronde de laiton de diamètre 3, j'usine une extrémité ayant pour forme l'emprunte du oblong correspondant à l'intérieur de la poignée de frein. Je l'ai faite à la lime, comme sur la photo. La largeur à obtenir est d'un peu plus de 1,3mm. Les angles sont arrondis.

Je cintre la barre pour former une manivelle. L'emprunte du oblong est perpendiculaire au plan de la manivelle.





Ensuite je soude l'extrémité de la tige de frein à former sur l'arrondi de l'emprunte (coté inscriptions de la photogravure), perpendiculairement. S'il y a un peu trop de soudure, ce n'est pas grave (on verra pourquoi ensuite). Il faut que cela soit bien soudé.



Ensuite je tourne la manivelle comme un ouvre-boite.



Et hop un autre tour



Et voila le résultat. On dessoude la manivelle et le surplus de soudure sert à refermer la boucle. Et ça tombe pile poil au bout du manche



C'est rapide et pour plusieurs wagons, on est sûr d'obtenir la même forme.



Y'a pas à dire, sont bien foutus ces kits quand même

[05mogul05]

Bien vu le coup de l'ouvre-boite !
Sur un de mes wagons TdA, en essayant d'enrouler cette poignée, la boucle s'est cassé, et a été remplacée tant bien que mal par un boucle en fil de cuivre, mais pas trop facile à braser en place

[Christophe_Menier]

Mince, j'aurais du poster ça plus tôt... je l'avais en tête depuis longtemps de coup là

[Beyer-Garrat]

Merci pour ce tuto Christophe

Oh je n'ai rien fait d'exceptionnel, j'ai juste mis en oeuvre ce qu'a dit Cyril

Je m'en doute mais comme personne n'avait pris la peine de te répondre ........

Intéressant pour une série la dernière astuce

[Christophe_Menier]

Je n'attends pas particulièrement de réponse, le but étant aussi de partager des trucs de montage. Sur le fil de TdA, ce n'est peut-être pas le bon endroit

Oui, je monte une série de kits (pour moi, je ne suis pas monteur pro), je réfléchi à des astuces pour me simplifier la vie avant de me lancer.
