Évocation des voitures Decauville Bx des CFDF

[Marcel]

Merci à tous.

@Storm, je suis d'accord avec toi, je n'en ferais pas dix à la suite... Mais en faire deux d'un coup m'a semblé inéressant, d'autant que grâce à Trains d'Antan j'avais la partie roulement presque toute faite.

Encore Merci Cyril, à qui je dédis volontier ce bricolage.

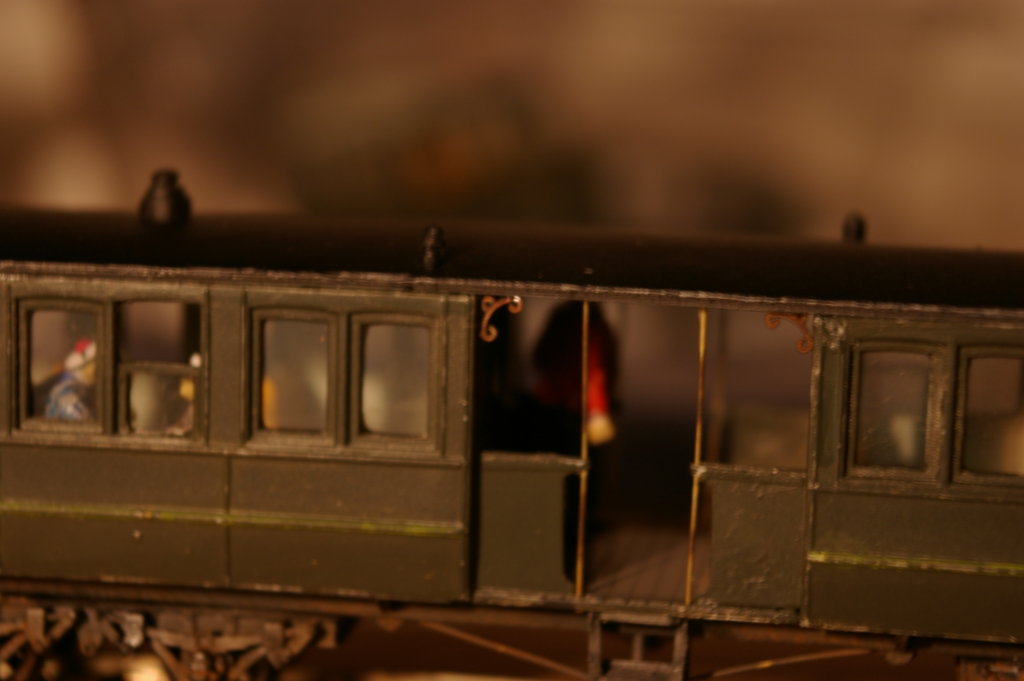

Touche finale : les équerres de toiture (voir le post initial du fil pour la photo du modèle réel). Sans doute un peu surdimentionnées, mais je pense que c'est la limite en gravure "amateur" (voir le fil consacré à mes premiers essais de photodécoupe ICI) :

(image en 1024x680 en cliquant dessus - photos macro artisanale, sans flash)

[pelican]

le résultat est splendide !!!
ce qui est bien en voie métrique, c'est qu'avec 2 voitures, c'est largement suffisant pour un convoi !

[Marcel]

Maintenant que je commence à maîtriser la photo gravure, j'ai décidé de refaire les marche-pieds :
La gravure :

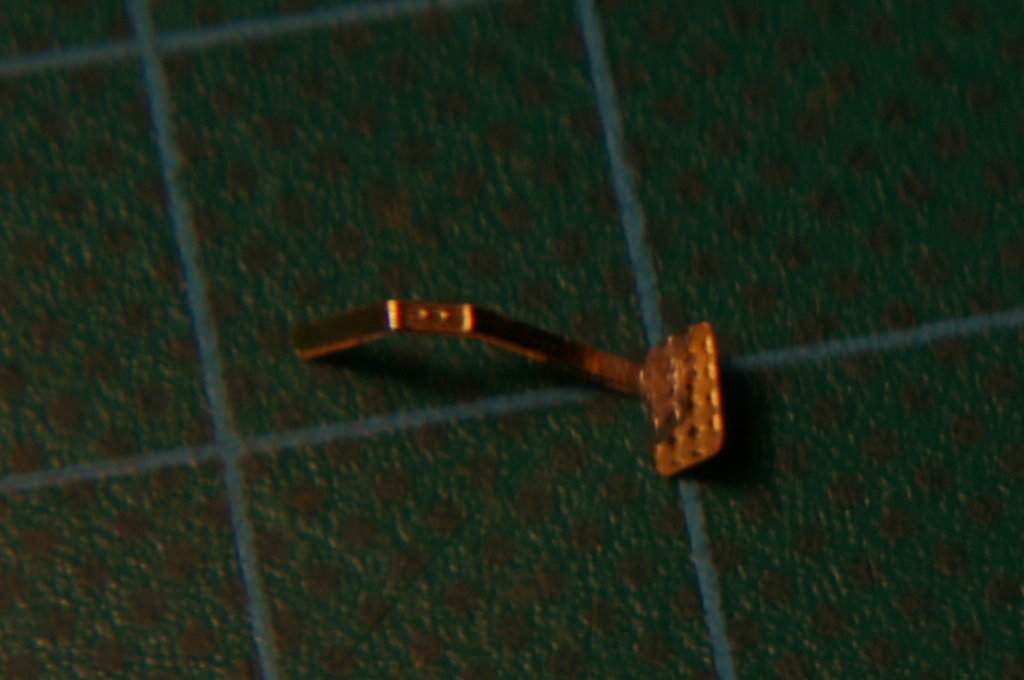

Le pliage (renforcé d'un point de soudure "liquide" :

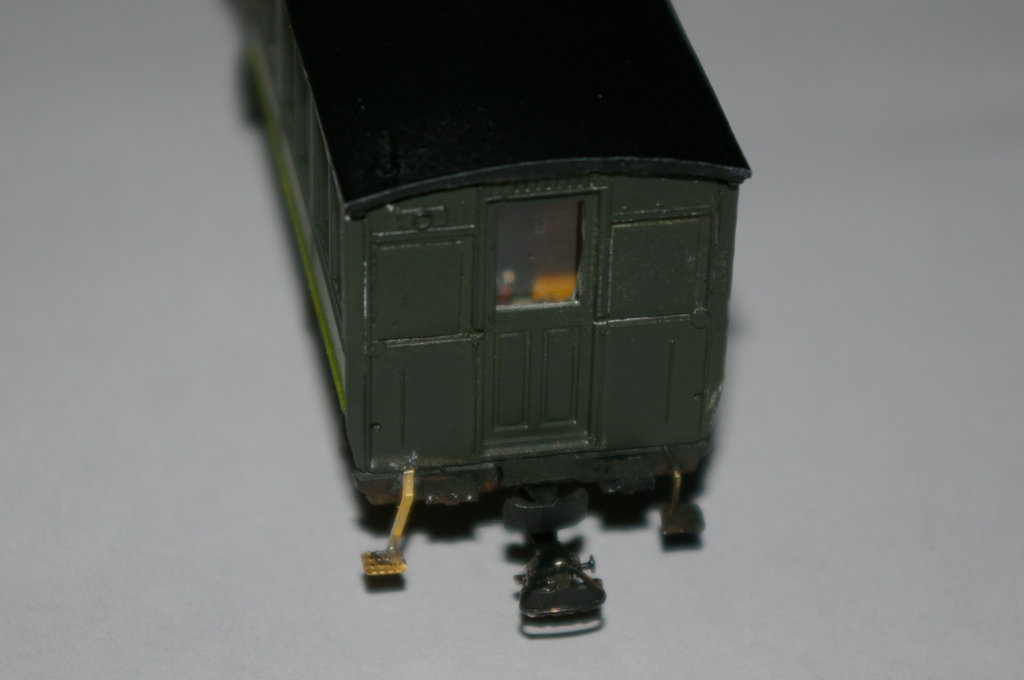

une vue d'extrémité pour comparer avec l'ancien (carte plastique et fil laiton de 0.4mm, à droite) :

[La Mouette]

Superbe Marcel !

[YVES]

Dis Marcel, entre ta première photogravure et ton marche-pied, trés satisfaisant, il t'a fallu combien de temps ?...

[Marcel]

Pour répondre à ta question j'ai regardé quand j'ai initité le fil sur mes premiers essais :

photogravure - photodécoupe premiers essais Fichier(s) joint(s)
1, 2, 3, 4, 5 de Marcel » 01 01 2011 à 17:48

Je n'ai que le W-E pour faire mes essais (et encore, samedi, je suis allé arbitrer le Simultané Mondial de Scrabble francophone !...)

Mais j'y songeais réfléchissais depuis longtemps : j'ai acheté les vieux loco-revues avec l'article de F.Fontana, j'ai compilé pour PME le tuto fait par Prof sur le forum Loco-revue, et j'ai appris à me servir peu à peu d'Inkscape.

À propos d'Inkscape, ma méthode de dessin des typons est radicalement différente de celle de 3DMétrique. Elle est beaucoup plus simple dans la mesure où je ne travaille pas en 3D, mais par superposition d'éléments simples.

Je vais réfléchir au moyen de vous expliquer ça, si ça intéresse quelqu'un.

[YVES]

évidemment, oui ! Lorsque l'on voit tes marche-pieds, c'est tentant d'essayer !

[Marcel]

J'ai créé un fil pour parler du dessin des typons :
http://www.passion-metrique.net/forums/viewtopic.php?f=3&t=5676

[YVES]

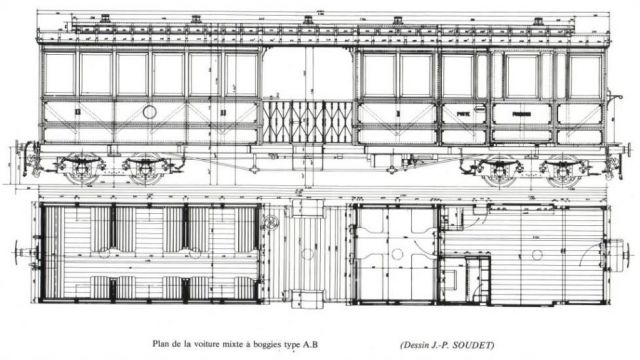

La cousine béarnaise qui roulait sur le Tramway à Vapeur de la Chalosse et du Béarn (TVCB).

[Marcel]

La base Jocadis que j'ai utilisée conviendrait bien pour celles-là aussi.

Des volontaires dans la salle ?... :^)

[YVES]

J'ai aussi celle-là.



Mais, je n'en sais pas plus... Qui pourra préciser le réseau, l'écartement ?... Merci.
