Les souris de Roco... entr' autres petites choses ...

[pelican]

peut être la prise du décodeur placée à l'envers ??

[Zébu]

A mon avis, il y a un détrompeur.
Non, j'en reviens à la connexion à faire sauter. Si en digital, ça ronronne et rien qui bouge, c'est justement parce que le moteur reçoit le courant directement de la voie sans passer par le décodeur. Et le moteur ne sait pas dans quel sens tourner.
C'est comme si tu alimentait un moteur prévu pour le continu par de l'alternatif. D'où le ronronnement.
Question indispensable : que dit la notice !

[Zébu]

N'étant pas un spécialiste des prises NEM, je ne sais pas si le fait de les utiliser fait en sorte d'isoler le moteur du reste automatiquement.

[pelican]

pas de détrompeur sur les prises nem des machines Bachmann, par exemple !
faut faire gaffe, et reperer les couleurs de fil ! re
mais je sais pas ce que ça donne quand on branche à l'envers : j'ai toujours eu du bol, j'ai branché dans le bon sens .. en faisant attention !!

[Rnou]

Petite question : avant de la digitaliser, est-ce qu'elle tournait ?
Si oui, je crois que c'est simple, il y a un court-jus.
Pour qu'elle fonctionne en digital, il ne faut plus de liaison électrique directe entre le moteur et la prise de courant. Regarde s'il n'y a pas deux fils à déconnecter ou un jump à retirer à la prise NEM. Pour en être certain, si tu as un ohmètre, regarde ce que ça donne si tu le places entre une roue et la borne correspondante du moteur. Si l'aiguille bouge, il y a une connexion à faire sauter.

En règles générales (majorité des décodeurs) :
fil noir : prise de courant gauche
fil gris : moteur gauche
fil rouge : prise de courant droit
fil orange : moteur droit.
Eclairage à l'aide des fils blanc, bleu et jaune.
Si tu pouvait placer une photo du décodeur et de sa platine, ce serait mieux.

Oui, avant de digitaliser, elle roulait parfaitement en analogique , la mise en place du décodeur n'a rien changé dans ce domaine.
J vais essayer de voir cet aprem sur base de tes indications

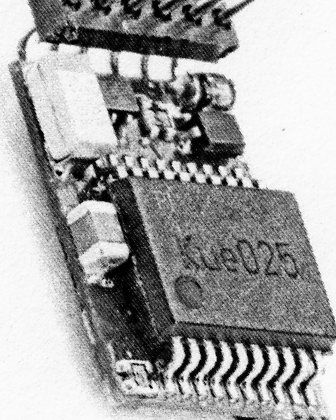

J'ai photo N+B du décodeur, j'essaie de la mettre ici
[/img]

[Rnou]

A mon avis, il y a un détrompeur.
Non, j'en reviens à la connexion à faire sauter. Si en digital, ça ronronne et rien qui bouge, c'est justement parce que le moteur reçoit le courant directement de la voie sans passer par le décodeur. Et le moteur ne sait pas dans quel sens tourner.
C'est comme si tu alimentait un moteur prévu pour le continu par de l'alternatif. D'où le ronronnement.
Question indispensable : que dit la notice !

Je ne vois rien dans la notice qui puisse nous aider, quant à la notice de la loco, seul un dessin tres peu explicite ( et pas conforme quant à la forme du décodeur) permet de savoir comment l'introduie. Je l'ai introduit broches en avant, tournées vers le haut et et tout doucement fait avancer dans son logement où il s'est finalement bien placé , semble-t-il ( la partie de la platine qu'il fallait soulever légèrement a bien repris sa place. Peut-être devrais-je essayer de le ressortir et réessayer ? Mais le ressortir ne va pas être une mince affaire .... J'attends votre avis avant de faire quoi que ce soit

[DjiPi]

Bonjour à tous, bonjour Rnou,

Les problèmes de décodeur concernent quelle machine (j'ai les trois), la Mh6, la HF110 ou la Rh1099, car j'ai perdu un peu le fil...

Sur l'électrique j'avais installé un Uhlenbrock : mêmes symptômes quelque soit le sens du décodeur, même en enlevant un ou deux cavaliers sur la platine (la notice, assez nulle, mélange les instructions sur l'alimentation par la caténaire et le fonctionnement en numérique), bref rien à faire (pas de masse au châssis, bon repérage du circuit sur la platine). En désespoir de cause j'ai remplacé le décodeur par un Lenz silver et là plus de problèmes ?!

Mon conseil : déposer délicatement la caisse, soulager la platine en retirant les vis de fixation (ne pas rompre le câblage assez court) et faire des essais avec un autre décodeur (quitte à aller chez son détaillant) sans l'enficher complètement dans cette prise assez mal foutue (ce n'est pas prévu pour enlever le décodeur facilement).

Bon courage !

[Zébu]

Attends ce soir, j'ai déjà installé des Kuehn N025 sur des machines.
Pourrais-tu prendre une photo en gros plan de la prise où s'enfiche le décodeur ? Avant et arrière ?
Bref, sous toutes les coutures ?

[Storm]

Question idiote en passant: Djipi (content de te revoir, ça faisait un bail ) parle de cavaliers. As tu bien retiré tous ces cavaliers qui permettent à la loco de rouler en analoquique

[Rnou]

Question idiote en passant: Djipi (content de te revoir, ça faisait un bail ) parle de cavaliers. As tu bien retiré tous ces cavaliers qui permettent à la loco de rouler en analoquique

En fait, les seuls cavaliers que je vois sont ceux qui permettent de sélectionner la prise de courant ( rails / caténaire) mais rien à voir évidemment... D'après la notice ( et expérience faite) la loco est réglée d'usine pour pouvoir rouler en analogique. Comme déjà expliqué, après mise en place du décodeur, elle continue à rouler de même façon en analogique ...

[Rnou]

Bonjour à tous, bonjour Rnou,

Les problèmes de décodeur concernent quelle machine (j'ai les trois), la Mh6, la HF110 ou la Rh1099, car j'ai perdu un peu le fil...

Sur l'électrique j'avais installé un Uhlenbrock : mêmes symptômes quelque soit le sens du décodeur, même en enlevant un ou deux cavaliers sur la platine (la notice, assez nulle, mélange les instructions sur l'alimentation par la caténaire et le fonctionnement en numérique), bref rien à faire (pas de masse au châssis, bon repérage du circuit sur la platine). En désespoir de cause j'ai remplacé le décodeur par un Lenz silver et là plus de problèmes ?!

Mon conseil : déposer délicatement la caisse, soulager la platine en retirant les vis de fixation (ne pas rompre le câblage assez court) et faire des essais avec un autre décodeur (quitte à aller chez son détaillant) sans l'enficher complètement dans cette prise assez mal foutue (ce n'est pas prévu pour enlever le décodeur facilement).

Bon courage !

leprob concerne la Rh1099 Je viens d'acheter le décodeur pour digitaliser la machine, neuve aussi... L'ennui, j'ai acheté par corresp dans la région parisienne, y a pas de détaillants H0e dans mon coin... Je pense que je vais enlever le décodeur (!!!) et le replacer ( re !!!) pour voir... peut-être mal placé ? Les lumières s'allument avec ronflement mais c'est tout...

[Storm]

Alors, normalement, sur une machine précablée avec prise normalisée, il y a toujours (enfin, pas encore vu de contre exemple ) une petite broche comme celle que j'ai retirée sur cette HF110C (à droite de la loco):



Cette broche permet le fonctionnement normal de la machine en analogique (éclairage, inversion etc) Généralement, elle est sur la prise du décodeur et doit être otée pour pouvoir placer celui-ci. Mais bon, comme tu n'en parles pas dans les manip de tu as faites et que les concepteurs sont des gens qui aiment faire des blagues, je me dis qu'elle pourrait bien se trouver ailleurs (surtout que la conception de cette machine date d'avant l'époque digitale) ce qui expliquerait que ta loco fonctionne toujours en analogique et dans la gigue en digital... Ne pourrais-tu pas nous faire une photo des entrailles de la bête voir aussi un scan de la notice concernant le cablage

[Beyer-Garrat]

Oui avis identique a Storm; si ta machine fonctionne en analogique le courant n'est pas interrompu entre les rails et le moteur (cavaliers) sur les Roco il en existe deux chacun pour un pôle qui doivent être enlevé pour rendre active la prise NEM t pouvoir y connecté un décodeur

[DjiPi]

N'étant pas chez moi je ne peux pas vérifier de visu mais de mémoire :
Pour installer le décodeur (à l'horizontal, il y a une découpe rectangulaire dans le nouveau circuit imprimé / platine électronique) il faut retirer le "bouchon" analogique (dans le même genre que celui illustré par Storm).
Ensuite il faut mettre en place le décodeur (pas de détrompeur, mais si je ne m'abuse, on peut essayer les deux positions sans endommager ni la machine, ni le décodeur ; quand les feux s'allument bien dans le bon sens c'est tout bon).
Reste le problème des deux cavaliers au milieu de la machine (cure dents et pince brucelle) : je n'ai rien compris à la notice si ce n'est que l'un des deux sert à l'alimentation par la caténaire (donc on peut le laisser si elle n'est pas alimentée). L'autre est, je crois, prévu pour le fonctionnement avec plusieurs locomotives ce qui ne veut pas dire grand chose
Un scan complet de la notice dans la boîte pourrait nous permettre d'y voir plus clair.
Sinon, pas besoin d'un détaillant HOe, n'importe quel détaillant faisant du digital avec une voie d'essai en N pourra s'en occuper (pour éviter les manipulations malencontreuses je préconise de laisser la carrosserie à la maison...).
La mienne fonctionne (fonctionnait ?) bien avec le décodeur Lenz (retour chez le détaillant pour le Ultrucbroc) et les deux cavaliers en place !

[Zébu]

Oui avis identique a Storm; si ta machine fonctionne en analogique le courant n'est pas interrompu entre les rails et le moteur (cavaliers) sur les Roco il en existe deux chacun pour un pôle qui doivent être enlevé pour rendre active la prise NEM t pouvoir y connecté un décodeur

Pffff !
Déjà dit bien avant !
