Construction d'une Mallet RB en Hom une réalité !

[Fr. Tavernier]

Et pour être tout a fait honnête Franck? Michel reconnait lui même que cela ne fonctionne pas correctement

Oui avec la solution des deux bogies motorisés. Apparemment avec un seul bogie, cela fonctionne, c'est le cardan de transmission entre les deux bogies qui posait problème (et puis synchroniser deux moteurs...)...Désolé de polluer ce fil

[Kazh du]

...désespéré je suis !...

Fasciné je suis !...

@Pélican, bretons des ancêtres tu as ?

Non non, il nous fait le retour du Jeudi

[Beyer-Garrat]

Et pour être tout a fait honnête Franck? Michel reconnait lui même que cela ne fonctionne pas correctement

Oui avec la solution des deux bogies motorisés. Apparemment avec un seul bogie, cela fonctionne, c'est le cardan de transmission entre les deux bogies qui posait problème (et puis synchroniser deux moteurs...)...Désolé de polluer ce fil

Pas du tout Franck bien au contraire Cette Mallet POC de Michel est surement la plus belle ,mais j'ai un faible pour sa reproduction d'une distribution Stephenson fonctionnelle

[Beyer-Garrat]

...désespéré je suis !...

Fasciné je suis !...

@Pélican, bretons des ancêtres tu as ?

Non non, il nous fait le retour du Jeudi

Que la force soit avec lui

[Beyer-Garrat]

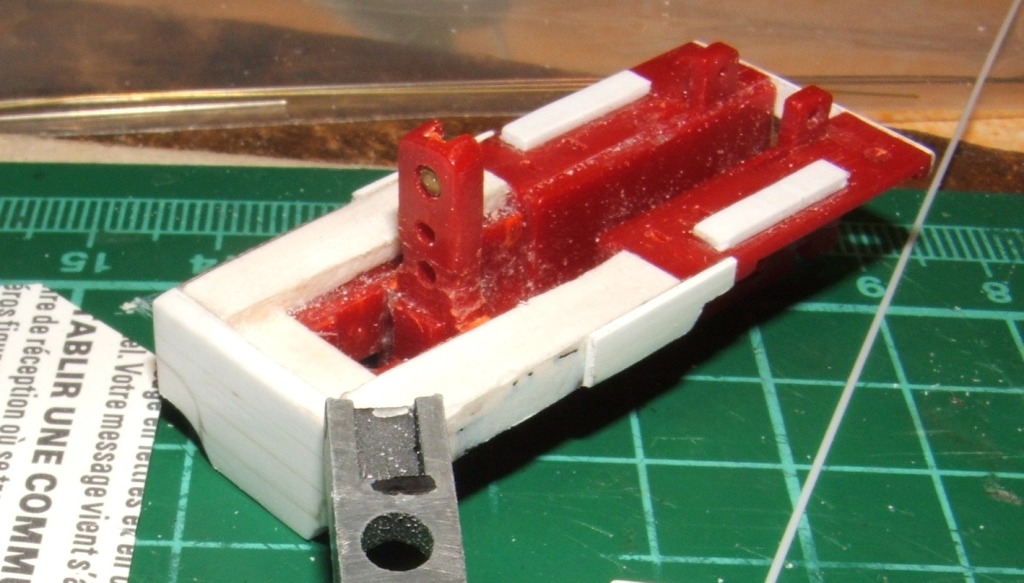

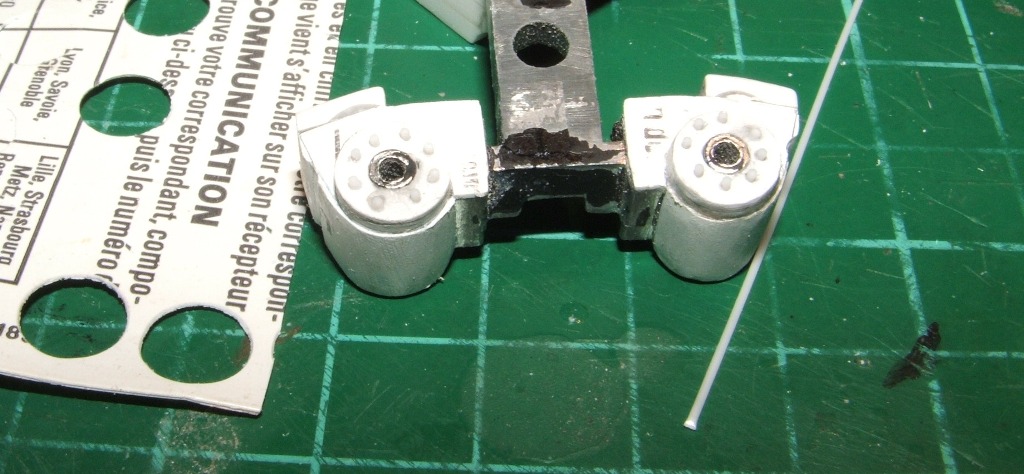

Une fois les empilements de rondelles réalisés a la bonne cote; le cylindre lui-même est habillé de CP vers l'avant l'excroissance métallique est limé et ramené au raz

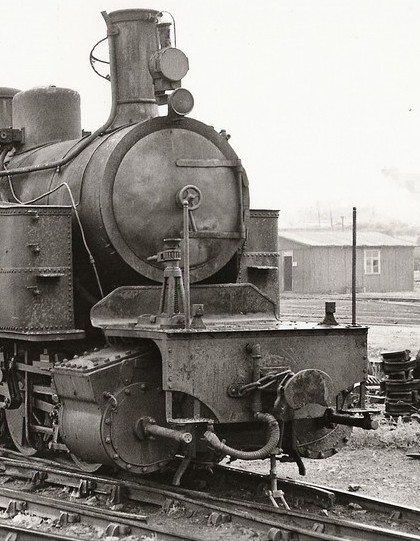

des cylindres (visible sur la photo ci-dessous) le trou servant a enficher une tige laiton bagué figurant les contre tiges de piston particulièrement visible

sur ce type de Mallet.Cela ne gênant en rien le fonctionnement de l'embiellage Tillig qui s'arrête a mi-course.

A l'arrière l'empilement est percé des trois trous de guidages de l'embiellage.Le corps des cylindres est lui aussi "volumisé" avec de la cp

il ne reste plus qu'a figurer les boulons de fixation avec du rond Evergreen

Cylindres BP Mallet 2

[Douglas]

Il existe des boulons ou rivets chez Tichy train group!

J'ai déjà commandé ici,c'est nickel!
http://stores.ebay.fr/T-J-Model-Trains- ... d=12287198

[Beyer-Garrat]

Merci mon Jojo

[Beyer-Garrat]

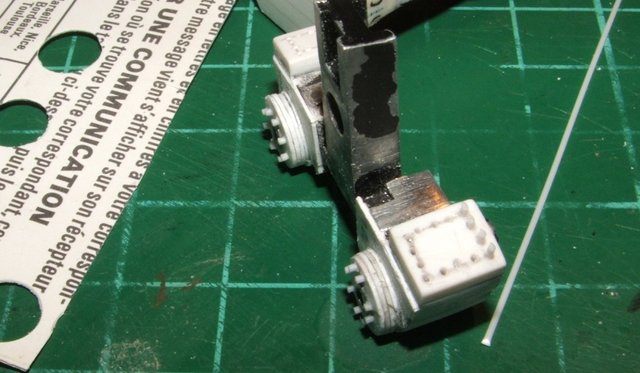

Le bloc cylindre avant prend tournure petit a petit

Bloc cylindre Mallet

[scoot]

[Marcel]

Bonsoir à tous.

Tu as percé pour mieux positionner les petits bout de "rond" ? C'est bien ça ?... Super idée !
J'imagine tu colles l'extrémité de la tige AVANT de la couper à la longueur désirée ?

[Kazh du]

Ouaip mais ça le fait très bien
Superbe représentation

[Beyer-Garrat]

Oui je perce après traçage, un morceau de rond est collé en place, une fois la cyano bien sèche j'égalise doucement à la lime pour obtenir une hauteur égale et parallèle aux surfaces des tiges.

[Beyer-Garrat]

Au tour du châssis du truck avant l'avant est entièrement reconstruit sur base de cp les échancrures caractéristiques devant se positionner parfaitement
par rapport aux tiges de pistons tout en laissant la place aux marche pied.

Traverse avant Mallet

Traverse avant Mallet.jpg (76.09 Kio) Vu 3747 fois

En dessous tous les recoins ont été bourré de plomb pour lester le truck et permettre une traction optimale du moins je l'espère

Les différents décrochement du châssis d'origine sont masqués ,deux languette placé sous le moteur permettent une mise a niveau de celui-ci

Le support rouge d'engrenage se trouvant sous la chaudière légèrement en avant la "queue" du support des blocs cylindres (voir photo plus haut) sera scié

au ras du puits visible sur le chassis une fois les cylindres mis en place.Le tout étant dissimulé par la tôle de platelage remontant sous la chaudière

Chassis truck avant Mallet

..................

[Marcel]

Ah !... Les affaires reprennent ! :^D
(la traverse avant me semble bien épaisse...)

[La Mouette]

Bah tu n'es qu'au 47ème épisodes sur 12666, elle a le temps de s'affiner la traverse !!
