[Storm]

Oui Vincent, c'est pour ça que je veux voir comment c'est "foutu" à l'avant. Marcel peut peut-être reculer sa fixation pour laisser assez de place à un petit Zimo derrière la traverse avant
Quant aux problème de proximité, avec les longerons ca se règle avec de l'adhésif de masquage là où il faut, pour les sabots de frein, c'est plus délicat mais pas insurmontable

[Marcel]

Les dimensions que l'on m'a indiqué pour les plus petits décodeurs sont 14 x 9 x 2,7mm.
Donc ça ne passerait pas entre les longerons (8,9mm d'écartement). Par contre aucun problème dans la soute à Charbon, le lest fait environ 23 x 11 x 3mm.
Pour l'isolation électrique, ce serait impératif, je suis plus proche de 0,5mm entre roues et longerons, et 0,3 entre roues et corps du moteur ! 8^O
Entre l'écrou de serrage d'une roue, et la bielle d'accouplement, c'est ... 0,2mm. Mais peut être peut-on porter cette côte à 0,4 en ajoutant une rondelle (j'ai prévu du surnombre), mais, du coup on risque toucher la coulisse du piston (à voir...)

EDIT : j'ai oublié de préciser : les sabots de freins viendront directement d'une impression 3D, donc pas de risque de ce côté là. /EDIT

[Storm]

En fait Marcel, je reprends les longerons pour créer un berceau pour le décodeur qui se retrouve en transversal. Après, c'est juste pour voir si c'est possible et si on peut trouver un "arrangement" avant que tu ne sois en production sinon, il ira dans la soute et je m'arrangerai pour rattraper le manque de lest à l'arrière Il ne faut surtout pas que ça retarde la sortie de cette bouillotte

[Zébu]

Marcel, il y a encore de plus petits décodeurs.
Les DCX74zD de chez Tran (CT Elektronik) font 9x7x2,6, les DCX76z font 6,9x6,1x1,7 et les DCX77z font 7,6x5x1,8mm.
Les 74 tiennent 1A, les 76 tiennent 0,8A et peuvent monter à 1,6A pendant un court laps de temps et les 77 tiennent 0,8A avec des pointes à 1,2A.
En H0m, j'ai digitalisé ma Corpet (châssis Tillig), ma type 5 (Zébuline avec le même châssis), ma 040 Geco et le nez-de-cochon Bemo avec des 74. Ca fait quasiment 10 ans qu'ils roulent.
J'ai aussi digitalisé des machines de Pélican en H0m avec ce dernier. Mais je ne me souviens plus des modèles.
Le 77, je ne le connais pas. Le 76 me sert en Z.
Le seul décodeur qui a claqué est un 76. J'ai zigouillé des composants en refermant une petite 030 en Z.

[Marcel]

En fait Marcel, je reprends les longerons pour créer un berceau pour le décodeur qui se retrouve en transversal. Après, c'est juste pour voir si c'est possible et si on peut trouver un "arrangement" avant que tu ne sois en production :maitre: sinon, il ira dans la soute et je m'arrangerai pour rattraper le manque de lest à l'arrière :B3 Il ne faut surtout pas que ça retarde la sortie de cette bouillotte #B5

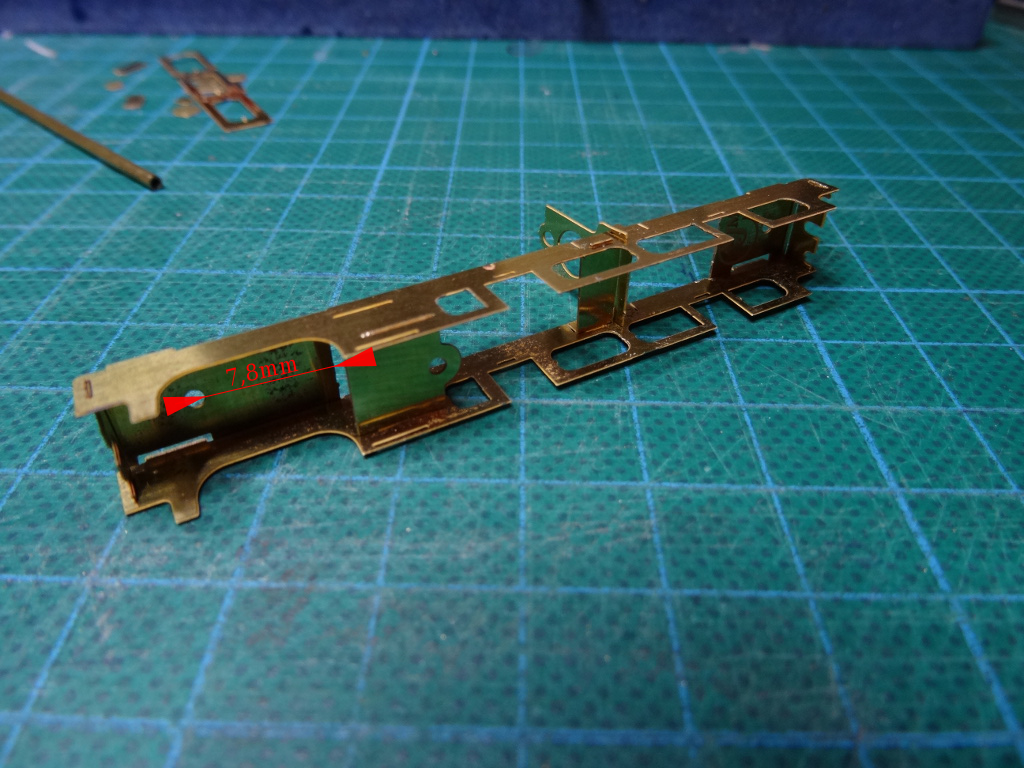

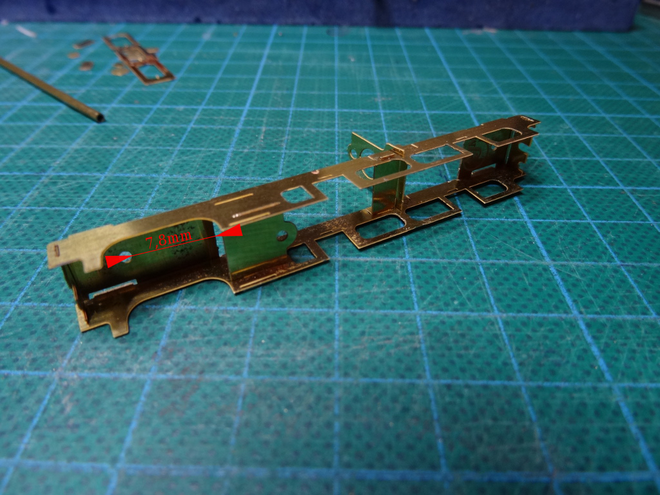

Voici une vue qui devrait répondre à ton attente :

NB : je ne peux pas avancer le perçage car la chaudière est en recul de l'avant de la machine.

D'après les indications de Zébu, cet emplacement est possible en collant le décodeur sous la traverse avant.

[Storm]

Je vais voir ça quand j'aurais ton kit, mais il y a toujours une solution Bon, pour la draisine en version ouverte, là, c'est une autre histoire

[Marcel]

Ah bon ?... je croyais que tu logeais le décodeur dans le lorry ?... >;o)

[Storm]

le lorry ce n'est pas la draisine

[Marcel]

Un acheteur m'a dit (citation) : "Le tableau de bord peut être utilisé comme boite à lumière (led +résistance) pour le Phare..."
Alors, les décodeurs cités par Zébu peuvent y entrer ! :^°

[Marcel]

Bonjour à tous !

J'ai mis en ligne quelques courtes vidéos sur la motorisation et le ralenti.
J'espère que ça vous donnera une bonne idée de la nouvelle motorisation.
Le chassis seul sous 3,6 volts.
La 120T sous 4,5 volts...
et sous 3,4 volts seulement !

Si vous avez des difficultés à les lire directement, faites un clic droit, puis "enregistrer sous".

[Zébu]

La prochaine fois, évite que le chat ne jour avec sa baballe !

Sinon, très beau roulement régulier sous n’importe quel voltage.
En DCC, ça doit être un vrai régal.
Ce qui veut dire que la conception est bien faite.

[Marcel]

Merci du conseil Zébu, m'ais ce n'était pas mon chat, mais... ma fille ! :o)
Merci de ton avis d'expert (je pense que tu en as vu rouler des locos...)

[Storm]

C'est vrai que ça roule bien, une fois lestée, ça ira même mieux Tu as fais des essais de traction Faut au moins que ca tire 3 voitures à bogies mais je pense que ça va le faire

[Marcel]

16 essieux sous 4 volts. :o)
J'ai fait avec ce que j'ai sous la main (honte sur moi, je n'ai pas encore monté mes bretonnes TdA !). Donc ce n'est certainement pas ce qui roule le mieux...

Un démarrage...

[Marcel]

Bonjour à tous ! :^)

Rupture de stock pour les draisines MJM !...
Après la vente d'une 25ème draisine (tous modèles confondus), je n'ai plus de modèle complet prêt à livrer.

Que ceux qui sont toujours intéressés par l'un ou l'autre de ces modèles ne se désespèrent pas : Comme les deux références partagent le même châssis, je vais devoir travailler un peu...
Faites-vous connaître par l'intermédiaire de ma page web : http://mjmodelisme.free.fr/ en cliquant sur le bouton "Je souhaite être informé de la disponibilité"
