Plaques constructeur sur plate-forme Péchot

[Beyer-Garrat]

Tout a fait la couleur gris artillerie étant assez "trompeuse" elle est légèrement "bleutée"

D'après mes infos cela ne serait ni plus ni moins que le gris PO dispo par exemple ici

[Christophe_Menier]

merci, avec tout ça j'avance !!

[Saboul]

Bonsoir
Ces plaques sont gravées suivant quel principe ?
Sur quel métal ?
@+ jc

[Christophe_Menier]

Bonsoir JC,

C'est de la photogravure laiton.

[Saboul]

Je connais très bien le procédé pour avoir fait des centaines de plaques de locomotives de toutes échelles .
Dessin de la plaque en DAO
Impression d'un positif sur mylar
Prise de la photo sur du laiton photosensibilisé
Gravure au perchlorure de fer
nettoyage de la résine a la solution de soude (Destop)
dépose de la peinture de fond de plaque
polissage des caractères en relief .
C'est long , souvent fastidieux mais le résultat est là !
@+

[Christophe_Menier]

Oui c'est tout à fait ça ! (ça me rappel aussi mes premiers circuits imprimés )

Comme tu dis, c'est long. J'ai déjà fait les plaques de ma Mallet comme ça dans du 2mm (détouré à la fraiseuse).

Par contre, je fais faire le typon en impression Offset car ma vielle imprimante (15 ans d'âge) n'est plus capable de tirer des typons... le résultat est nettement mieux par rapport à ce que je pouvais faire.

Là je fais graver les plaques pour gagner du temps, et je passe en même temps quelques plaques pour du HO ... HOm plus précisément.

[Christophe_Menier]

Autre question (tant qu'on est sur du Péchot), et ça concerne la citerne prismatique.

Il me semble qu'il y en ai une préservée au Tacot des Lacs ? et à Froissy ?

Il devait y avoir une plaque constructeur sur le châssis de la citerne (ou sur la citerne) ?

[Christophe_Menier]

Bon, première approche de la nuance RAL pour le gris artillerie : il va falloir taper dans la gamme RAL Design pour être au plus approchant... là c'est une autre histoire...

[YVES]

A l'APPEVA, je crois qu'il s'agit de citernes Clayton.
Par contre, une citerne prismatique Péchot existerait au Chemin de fer touristique du fort de Villey-le-Sec.
http://fr.wikipedia.org/wiki/Chemin_de_ ... ley-le-Sec

[David BLONDIN]

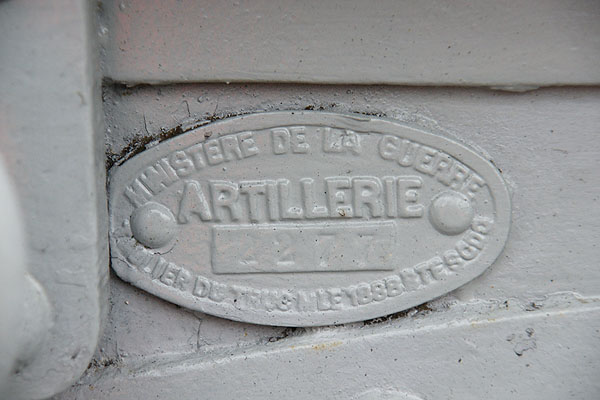

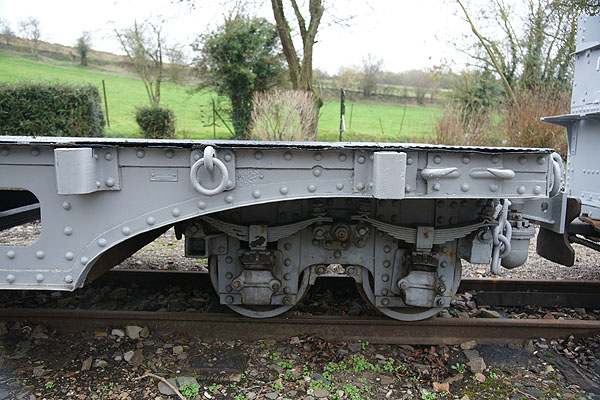

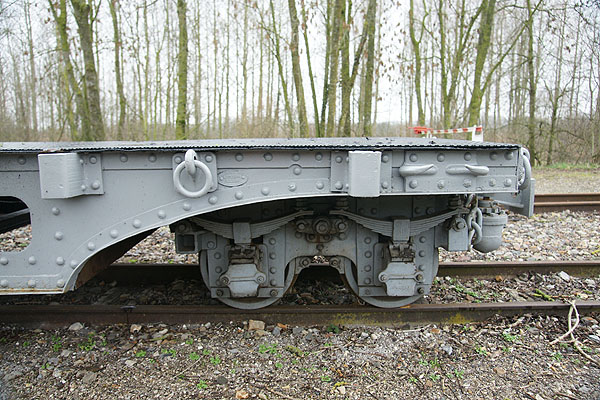

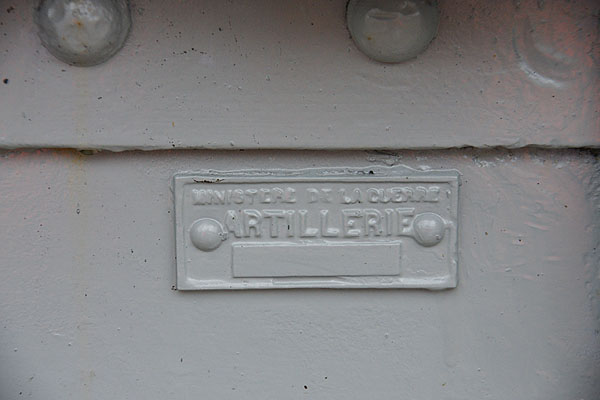

Voici donc quelques photos des plaques sur les Péchot à Froissy. Il y a certainement diverses variantes. C'est juste un wagon présent à l'atelier. On voit la position de la plaque ovale et de celle rectangulaire. A noter, ça se voit sur les photos, que certaines plaques sont absentes car volées depuis que les wagons sont présents à Froissy...

[Christophe_Menier]

Impec, merci !

Ca confirme aussi ce que je pensais : les numéros et lieux d'affectation étaient frappés.

[Christophe_Menier]

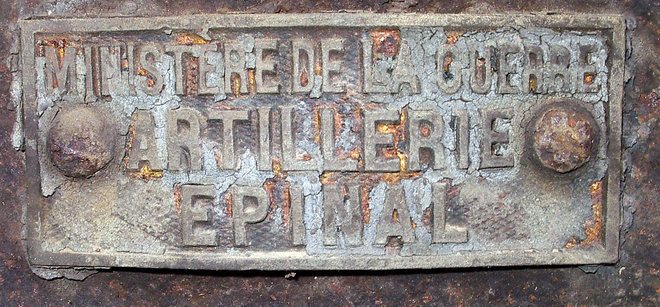

zut !! contre exemple : des plaques avec localisation gravée " Epinal "... elle n'est pas frappée

Finalement, je vais faire des plaques gravées Verdun

[Christophe_Menier]

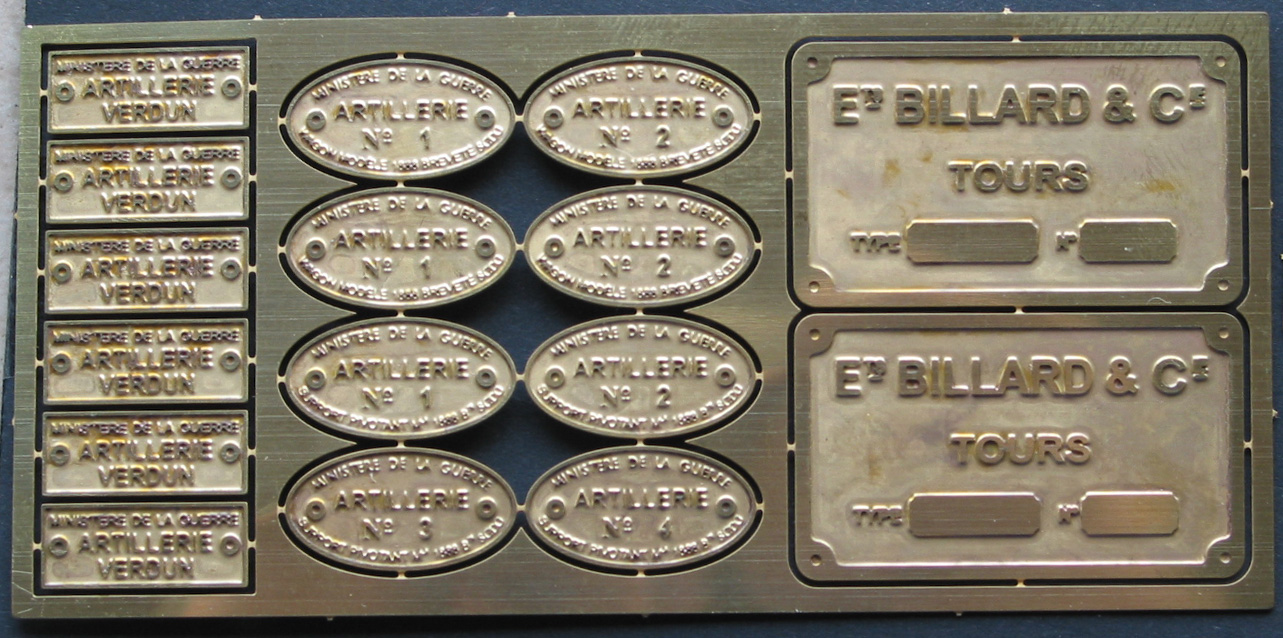

Et voilà le travail

[Fr. Tavernier]

Très belles plaques !

Christophe tu fais ta photodécoupe toi même ?

[Christophe_Menier]

oui j'en fait, mais pas aussi bien que celles là (elles sont made in UK).

Comme je voulais une bonne reproduction des textes, je n'ai pas tenté le coup (les plaques en ellipse font 20 de large seulement

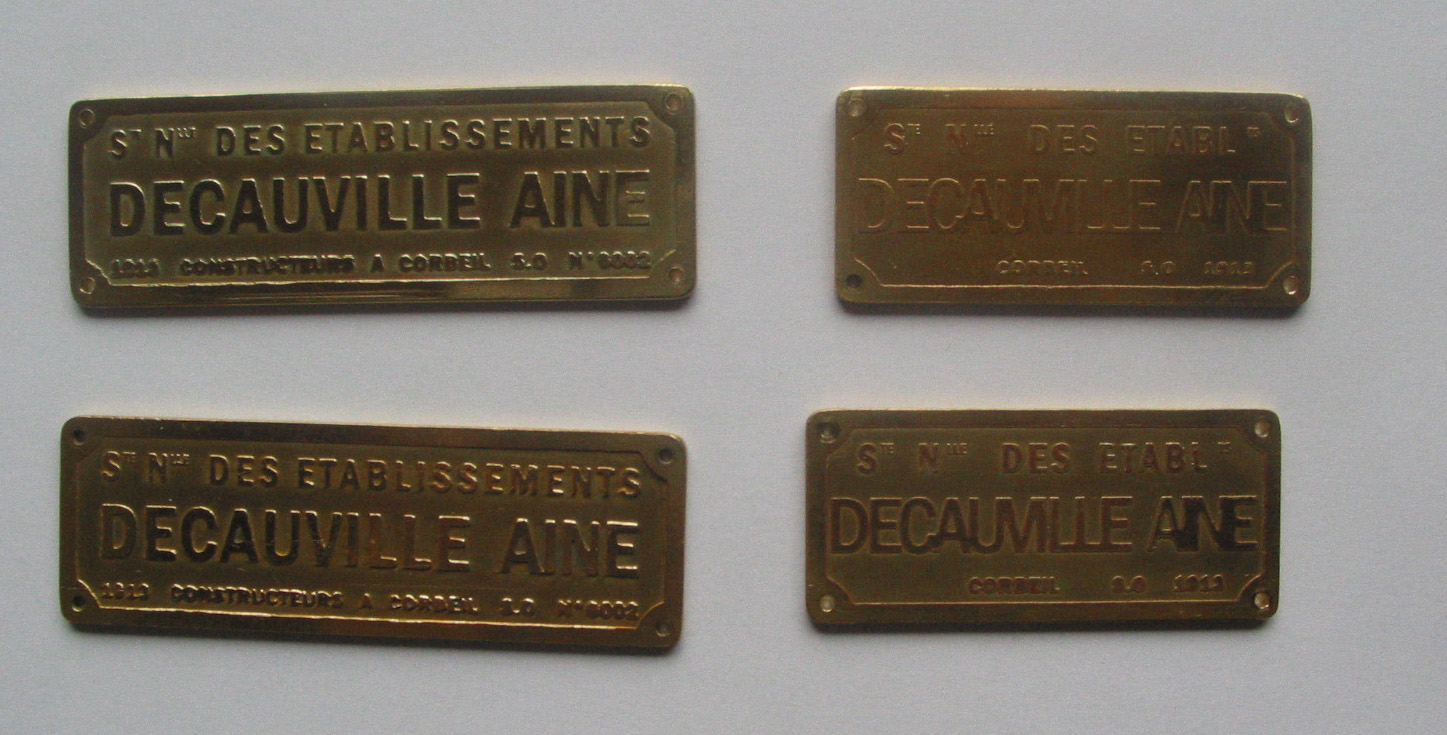

J'avais fait mes plaques de la 6000 Decauville et ça donne ça (dans du 2mm d'épaisseur) :

Je trouve que ça manque de profondeur. Du coup, j'ai fait imprimer mon typon en offset et je vais refaire une gravure. Je pense enlever plus que 0,2 de matière cette fois sans trop altérer les détails.

Sinon, je ne pense pas peindre les plaques de Péchot mais plutôt les brunir. Qu'en pensez vous ?
