Un petit projet Shapeways pour la communauté

[Victor le chat]

Mais non ! C'est le site des modélistes ferroviaires de Nice !

[Storm]

Bah, c'est pareil

[Victor le chat]

Beh oui suis-je bête ! Tout comme le TBB et la SNCF !

[Storm]

Non, c'est tous des gens du sud de la France, ils s'appellent donc tous Marius, et passent leurs journées à jouer aux boules ou à la belote en buvant du pastis

Sinon, sur le sous-marin, il y a une très belle réalisation de l'ami Bernard Bransol en plasticarte sur des bogies Interfer Les rats de bibliothèque auront sûrement le numéro de VL et l'article doit contenir un plan fiable puisque Bernard passe toutes ses vacances en Corse… C'est le seul modéliste qui s'intéresse au sujet que je connaisse Bon, il y a 05mogul05 mais on ne se connait pas en dehors de ce forum

[matthieu]

rat toi même

[Storm]

Moi suis un rat en désordre Un Rat pas trié

[malletslm]

(...) Les tailles des modèles sont indiqués sous les vues 3D shapeway pour le locotracteur il est indiqué

9.07 w x 5.128 d x 3.492 h locotracteur V ...

Pour la caisse en ma possession (dimensions relevées au réglet) :
- longueur 83 mm (mais peut-être 90,7 mm avec les deux tampons fournis ?)
- largeur 31 mm (et non 51,28 mm : erreur de saisie ?)
- hauteur : pas facile à relever du fait de la courbure du toit, mais les 34,92 mm pourraient être ça.

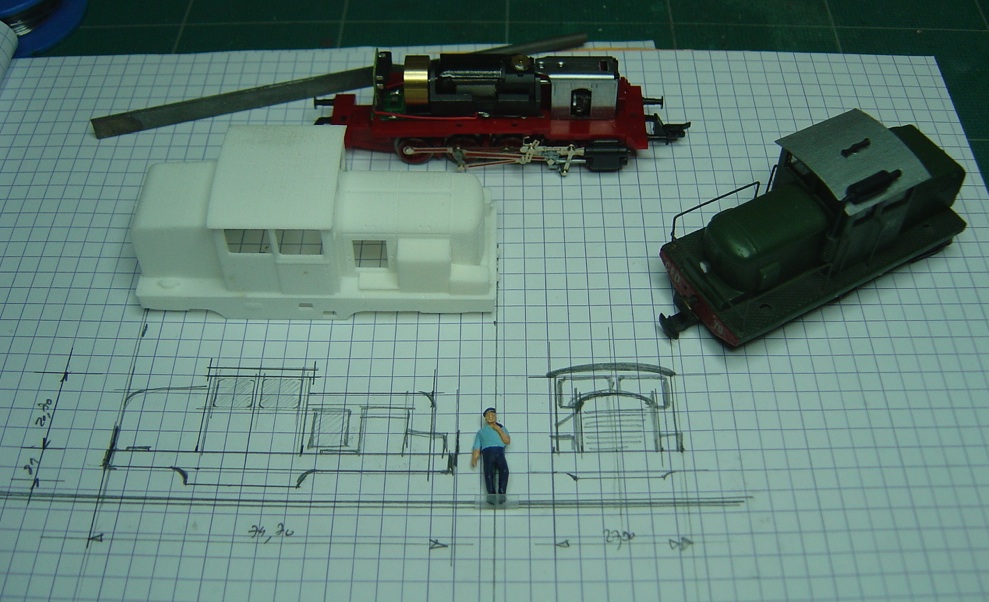

Petite vérification sur le papier : une réduction à 90%, bien qu'elle donne une cabine un peu basse, devrait pouvoir donner un engin à la taille un peu plus en accord avec le LT70 Mougel quoiqu'un peu plus massif, et en principe le châssis de BR81 Tillig "nouvelle génération" (à petit moteur) y tiendrait toujours (dans la caisse actuelle, il y tient plus qu'aisément !) :

Sinon, j'ai tenté un petit essais de limage sur le matériau : mes limes pour plastique... n'y ont aucune prise ! je ne m'attendais pas à une telle dureté de cet inhabituel matériau "White Strong & Flexible"...

[Storm]

Euh, pour la dureté je crois vous avoir prévenu

[malletslm]

Oui, j'avais lu ! mais il faut l'avoir essayé pour le croire...

[Storm]

Sympa…

[malletslm]

Je veux juste dire que la dureté de la surface surprend, en comparaison de la fable épaisseur du matériau (0,8 mm si j'ai bien compris ?).

Je n'ai pas encore essayé ce qu'il en est pour le perçage (heureusement de nombreux trous sont prévus pour des poignées diverses) mais je suppose que ce sera la même chose si on veut attaquer avec nos forets habituels ?

Et, au fait, comment régit ce matériau à la colle cyanoacrylate ? il va falloir que je teste ça aussi...

[Storm]

Perçage sans problème. La cyano à tendance a être absorbée donc plutôt du gel par l'intérieur

[malletslm]

Merci !

Ces cogitations m'ont redonné du coeur à l'ouvrage, j'espère que ivanf va donner suite à cette suggestion de réduire la caisse...

[pelican]

après les réducteurs de têtes, les réducteurs de caisse !
espérons une évolution favorable : l'engin est vraiment chouette !

[Bicabine]

J'ai mesuré le locotracteur Y en 2011, j'ai relevé les cotes suivantes :
- châssis : longueur 5,64 m, largeur 2,2 m,tablier à 1,1 m du sol plan de roulement;
- cabine : longueur 1,5 m, largeur 2 m, hauteur 2 m au milieu et 1,9 m sur les côtés.
Le châssis du X fait aussi 5,64 m de long, la cabine semble identique, le capot arrière fait 1,22 m de long et 1,61 m de large.
