Locotracteurs 62 et 70, des informations ?

[ABJ.TRAIN]

Bonjour,
J'ouvre ce nouveau fil car je recherche un maximum de documentation sur les locotracteurs 70 et 62 du CFD Lozère, en effet je cherche à les dessiner en 3D pour ensuite les reproduire de préférence avant le Ramma, mais je ne sais pas si j'aurai le temps et les moyens disponibles pour cela
Enfin bref je recherche des photos, des plans, des diagrammes, des photos avec côtes...tout ce que vous connaissez sur ces beaux locotracteurs

Merci d'avance pour votre aide. Je posterai ici les infos que je possède déjà dès que je serai rentré chez moi, car pour le moment je suis en Bretagne

Hugo

[Gérard Huck]

Tu devrais déjà trouver des infos sur le site des Voies Ferrées du Velay. D'autre part j'avais pris des cotes et des phots sur ces deux engins, mais je ne sais pas si je vais les retrouver.

[Douglas]

Des plans étaient dispos dans de vieux MTVS mais sont-ils bons?

[mlm]

pour les plans MTVS.
Par contre avec Gerard, on doit pouvoir aider Hugo. Faut juste que je recherche.

[Gérard Huck]

J'ai tout gardé sur le 70, par contre sur le 62 je n'ai plus que les photos, mais Michel va sûrement nous trouver les croquis que je lui avais envoyés.

Affaire à suivre.

Je pourrai envoyer ce que j'ai sur le 70 dans les prochains jours. En MP?

[ABJ.TRAIN]

Oui les plans du MTVS sont un peu fossés il me semble
Merci beaucoup pour votre aide, j'attend avec impatience

[Guy KERN]

Bonjour,

Je possède des "tonnes" de photos et aussi de relevés dimensionnels de ces deux engins, que je connais bien.
J'ai même dessiné et fait photograver une plaque de laiton en zéro avec les flancs de châssis, les traverses de tête, plus des éléments de détail (maneton en forme d'oeufs, freinage, etc).
Vous comprendrez bien que je ne peux pas mettre tout çà en ligne, ce serait bien trop lourd.
Par contre, je peux publier quelques photos.

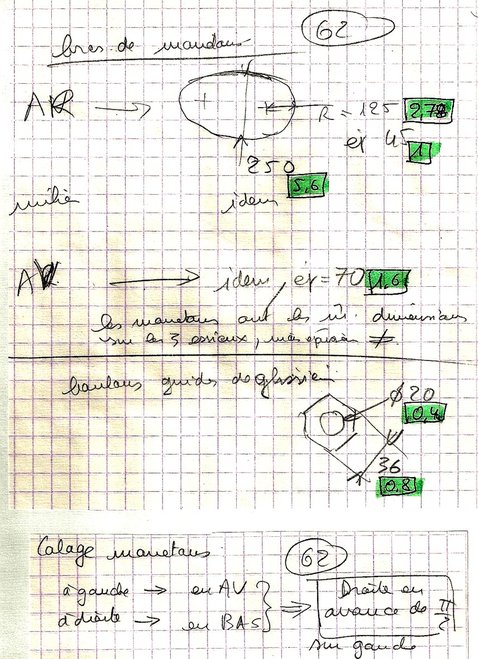

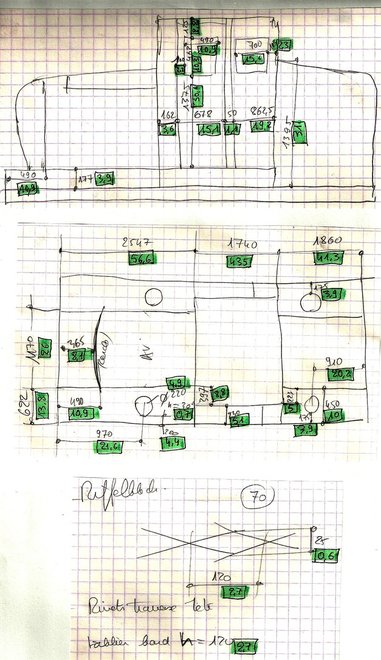

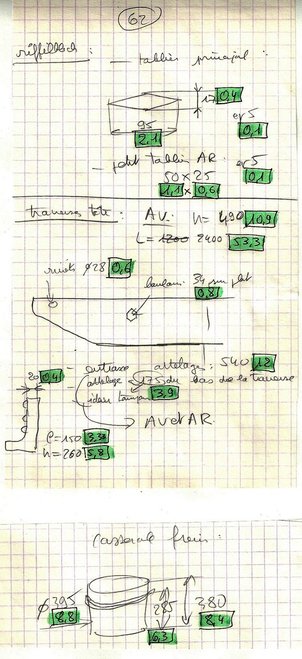

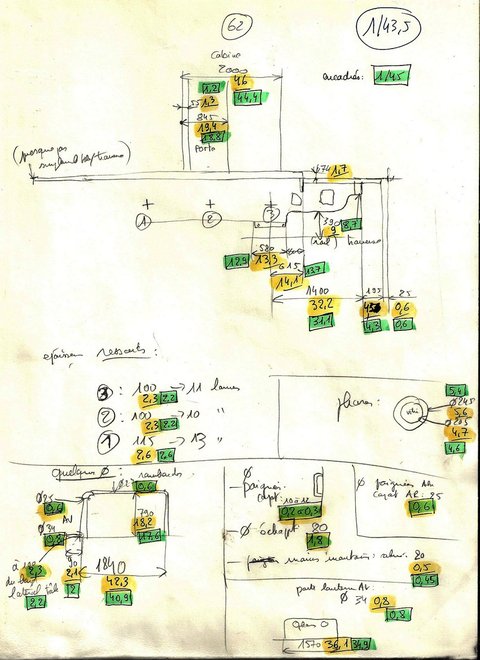

Voici déjà mes relevé dimensionnels (mes excuses pour la "qualité" des documents, ce sont des originaux bruts de dessins):

Afin de ne pas saturer le message, les dessins suivants sont dans le prochain message.
A tout de suite donc...

[Guy KERN]

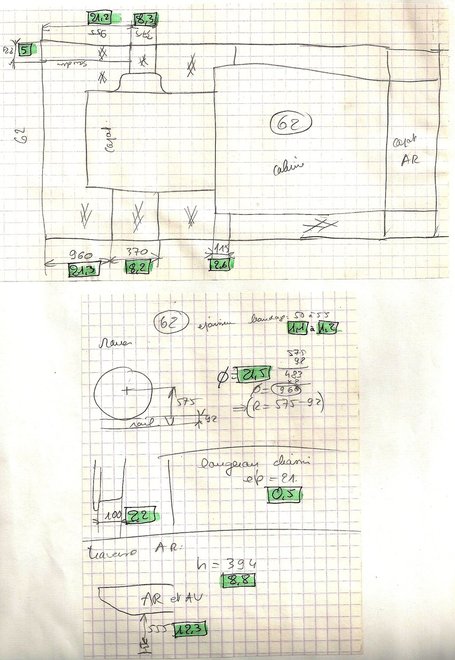

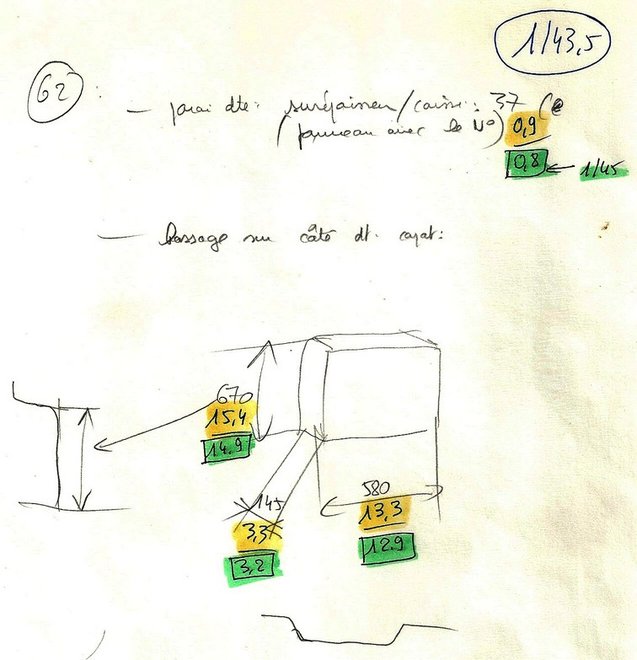

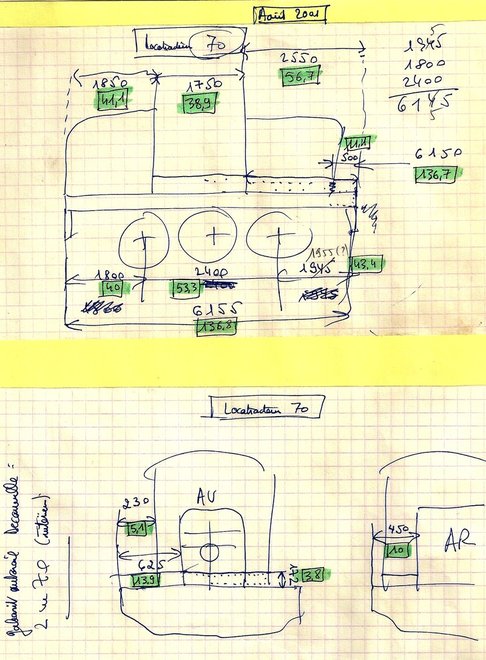

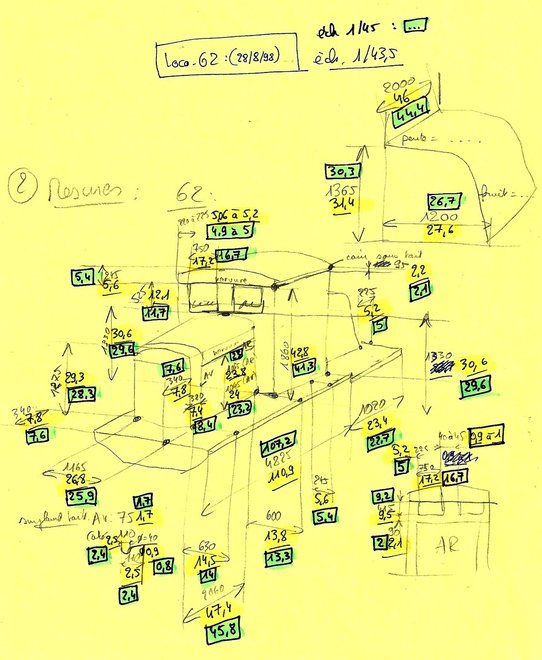

... et voici la suite:

En ce qui concerne les photos, vu qu'il y'en a trop, il faudra préciser ce qui vous intéresse, je peux les scanner et les publier au fur et à mesure.

En attendant, bon courage!

Avec mes amitiés (à Gérard en particulier),
Guy

[Guy KERN]

Coucou, c'est encore moi,

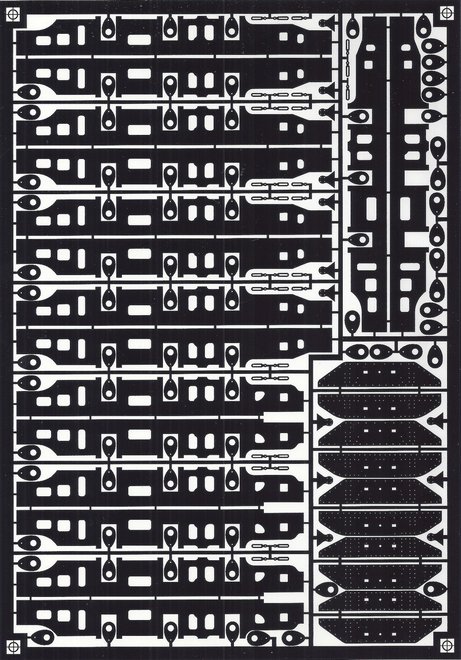

Voici une copie de la planche de photogravure que j'ai fait graver, et que j'ai dessinée.
Il n'est pas à exclure que cette planche contienne une erreur grossière (je l'ai dessinée il y a plusieurs années): à vérifier donc!

Pour ceux qui voudraient une épreuve précise sur papier haute définition, manifestez-vous, en précisant vos coordonnées. Je vous demanderai juste les frais de port et de papier HD.

Voici les miennes:

guy.kern@wanadoo.fr

ou: 03 89 81 20 07

Cordialement, Guy

[Douglas]

Merci pour cette proposition Guy!

[Gérard Huck]

Merci Guy pour toutes ces précieuses informations

[Punavai]

Le MTVS consacré aux CFD de la Lozère ne comporte pas de plan ou de dessin concernant les locotracteurs 62 et 70, mais seulement des photos.
Merci donc à Guy Kern pour ses relevés de cotes des engins réels et de la plaque de photogravure des châssis.
Il y a quelque temps, Pk26 avait réalisé un beau locotracteur en H0m sur la base d'un châssis PMT à l'échelle TT. A voir ici http://www.passion-metrique.net/forums/viewtopic.php?f=6&t=4925
Ce pourrait être une bonne source d'inspiration pour ABJ Train.
