Plans wagons marchandises SNCV ?

[Biased turkey]

Je cherche des plans concernant le matériel roulant SNCV , plus particilièrement les wagons marchandises tombereau et couverts.
Un membre de ce noble forum aurait-il la gentillesse de m'indiquer un link web sur lequel ces plans seraient disponibles ?

Jacques

[YVES]

Une première source, à commander (je sais pas facile d'outre-atlantique...)
Le Mupdofer propose des plans de wagons : mupdofer BP1343, 1000 Bruxelles 1.
http://www.mupdofer.be/pub16.html
SNCV Wagon fermé, gare du Heysel (Bruxelles).
[img2]http://upload.wikimedia.org/wikipedia/commons/a/a9/SNCV_Wagon_fermé%2C_gare_du_Heysel_%28Bruxelles%29.jpg[/img2]
Plus un peu de biblibographie :
http://www.rail.lu/wallonie.html
Mais la filière canal historique belge doit pouvoir bien mieux faire !!!

[Dodo]

Effectivement il y a bien les plan du Mupdofer mais ils ne sont pas accesible par un lien directe ils peuvent toutefois etre commandé la http://www.mupdofer.be/ il y a 7 receuils de plans qui existe celui qui correspond a ta demande est le B

[Biased turkey]

Merci Yves et Dodo de prendre un peu de votre précieux temps pour me répondre.
Vos suggestions , et cela est causé par le fait que j'ai mal formulé ma question , sont "overkill" pour l'usage que je voudrais en faire: modifier un wagon Fleischmann ( échelle N ) pour en faire un wagon tombereau SNCV à l'échelle TTm.
.

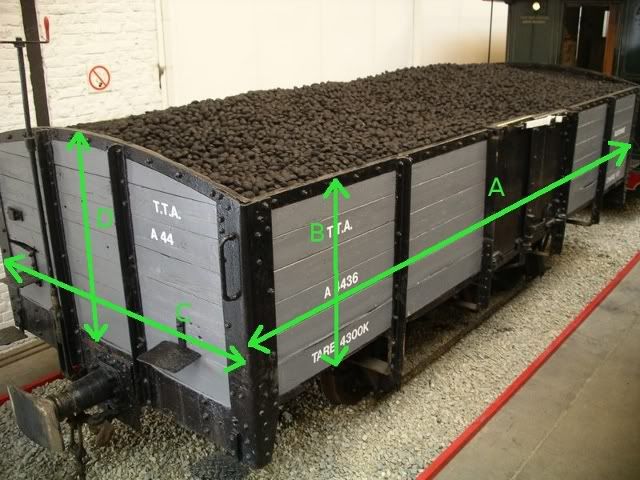

Une autre solution que d'achter ces plans serait qu'un membre possédant le wagon tombereau Jocadis HOm mesure les 4 dimensions qui m'intéressent ( voir photo ) et je n'aurais plus qu'à les multiplier par 0,75 ( 120/160 )




Jacques

[arthur]

j'envoie tout à l'heure
Arthur

[Dodo]

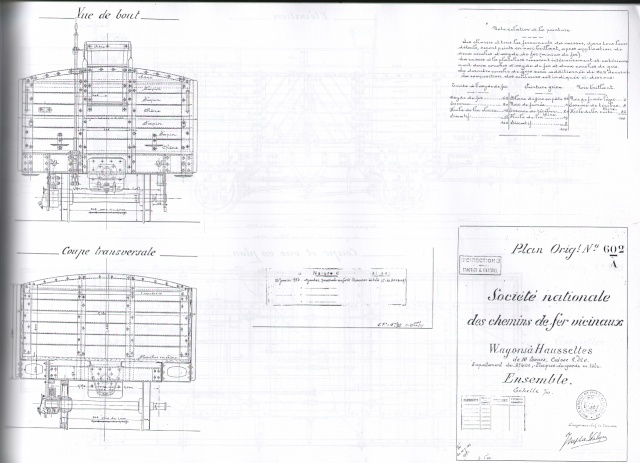

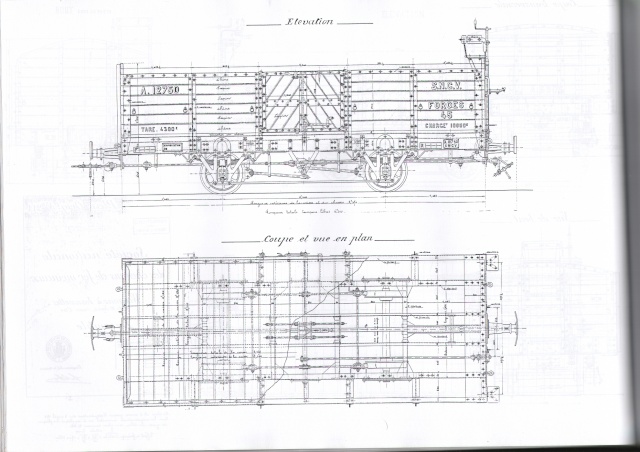

du fait qu'il ne t'es pesque pas posssible d'acheter le plan voici le plan du MUPDOFER du wagon qui t'interesse
je sais l'image est petite et les messures presque illisible si tu m'envoie par MP ton adresse mail j'essayerais de te les envoyer en grand format : A3 au depart


voici sur le plan les mesures qui coresponde tu a ta demande:
A : 5,37 metres
B : 900 mm
C : 2320 mm
D : 1100 mm

[YVES]

Blased Turkey, le wagon que tu souhaites reproduire est justement le modèle fabriqué par Jocadis en HOm...

TTm, je crois que tu te compliques la vie ! Il va falloir TOUT faire par toi même...

[arthur]

zut j'ai oublié ce sera pour demain

[Biased turkey]

Merci Arthur, Dodo, et Yves pour prendre un peu de votre précieux temps pour me répondre.
Je pense que pour ce que je veux faire, l'achat d'un plan Mupdofer ( 36 Euros + transport outremer ) n'en vaut pas la chandelle.

Arthur, merci pour l'offre que j'accepte . Une copie . même réduite, serait parfait ( à moins qu'il n'y ait un problême de "copyright", mais je doute vu l'âge que doivent avoir ces plans ils doivent être dans le domaine public. Mais on ne sait jamais )

Dodo, merci pour les mesures demandées. Je t'envoie mon adresse e-mail par MP.

Yves:tu as raison, que ce que je veux reproduire en TT est le wagon Jocadis HOm.
Merci pour les photos, surtout celle du wagon terminé.
Tu as aussi raison, sur le fait que je me complique la vie

Je m'explique ( ou du moins je tente de me justifier ):
J'ai acheté le # ... 7 ( avril 1999 ) de Voie Libre et j'y ai découvert un article sur Alain Guilleray.
Alain est un Français établi en Belgique et qui est fasciné par la SNCV et à réalisé 2 réseaux.
Le 1e est à l'échelle HOm et est un petit réseau charmant ( 1,20 x 0,80 m ) dénomé La Transardennaise
Il utilise le matériel roulant Jocadis pour le ART, la bicabine et les wagons.

Le 2e réseau est intitulé "Les Perches Brabançonnes " et est à l'échelle TTm "avec de tous petits moyens".
Le matériel est constitué de caisses en carton fort sur des chassis Piccolo.
Les structures sont faites en carton .
Je trouve que l'atmosphère vicinal y est très bien rendue , malgré l'utilisation des "moyens du bord"


J'ai un stock de flextrack Peco N que j'aimerais utiliser.
J'ai aussi quelques wagons Piccolo.


Je voudrais tenter de créer un mini-réseau SNCV en TTm en attendant de recevoir les voies TT commandées il y a déja 2 mois aux "States" qui me permettront de démarrer mon réseau HOm.

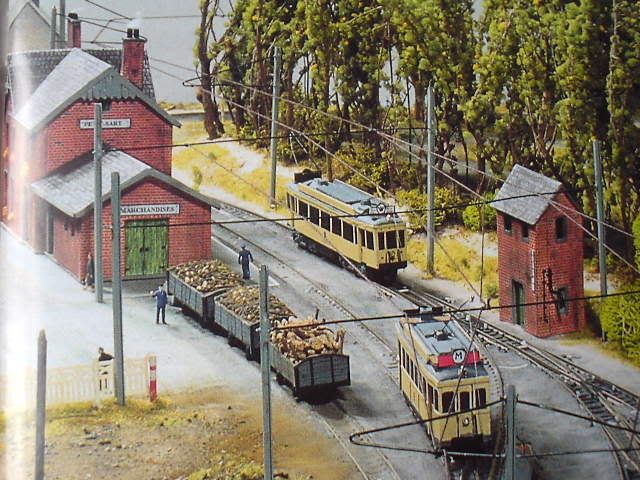

Voici une photo des sympathiques Perches Brabançonnes



Jacques


P.S. J'ai tenté de contacter Alain Guilleray, mais sans succès.

[Biased turkey]

C'est pas grave, c'est l'intention qui compte.

Jacques

zut j'ai oublié ce sera pour demain

[arthur]

voilà les mesures du kit jocadis
largeur:26MM
longueur:64MM
hauteur:16 et 12 MM
BON COURAGE
arthur

[pelican]

à l'époque, j'avais vu le réseau en expo !!

[Roderik]

Et il est encore disponible pour des expos. Voici le site.
http://membres.multimania.fr/traintramexpo/

Jacques, tu peux essayer de contacter Alain Guilleray. Il y a une adresse mail.
Il doit être le meilleur personne à te donner des avis sur le TTm.
(Une échelle qui m'a intéressé aussi, mais je l'ai abandonné a cause de mes modules Sarouls.)

[YVES]

Ok, Blased Turkey.
Le réseau dont tu parles est effectivement une source d'inspiration intéressante.
Une autre alternative, avec le stock de rail en N, et dans l'attente de voie à l'écartement 12 mm (TT ou HOm), c'était un petit réseau qui utilise la voie comme si c'était du HOe, voir le TB réseau de Bernard Henri, Port de Carhaix.
Enfin, du TTm belge... Les canadiens ça va leur faire un choc ! Prévoir beaucoup de sirop d'érable pour les expositions...

[Biased turkey]

Merci, Arthuir, Pelican , Roderik et Yves de prendre un peu de votre précieux temps pour me répondre.

Arthur, merci pour les cotes du wagon Jocadis, et pour l'encouragement.

Pelican, tu es bien chanceux d'avoir observé le réseau " de visu".

Rodertik: C'est exactement à ctte adresse email que tu mentionnes que j'ai essayé ( sans succès ) de contacter Alain.

Yves, merci pour la suggestion et le lien vers le réseau de Bernard Henry.
Effectivement, les Nord-Américains sont étonnés lorsque je mentionne un réseau métrique en Belgique. Ils le sont encore plus d'apprendre que le kilométrage du réseau SNCV n'est pas loin de celui de la SNCB.

Jacques
