Re: AAPA - PETIT ANJOU

Messagepar Ange-vins » 03 03 2014 à 11:11

Bonjour à tous,

les travaux du couvert ont bien avancés depuis les derniers posts.

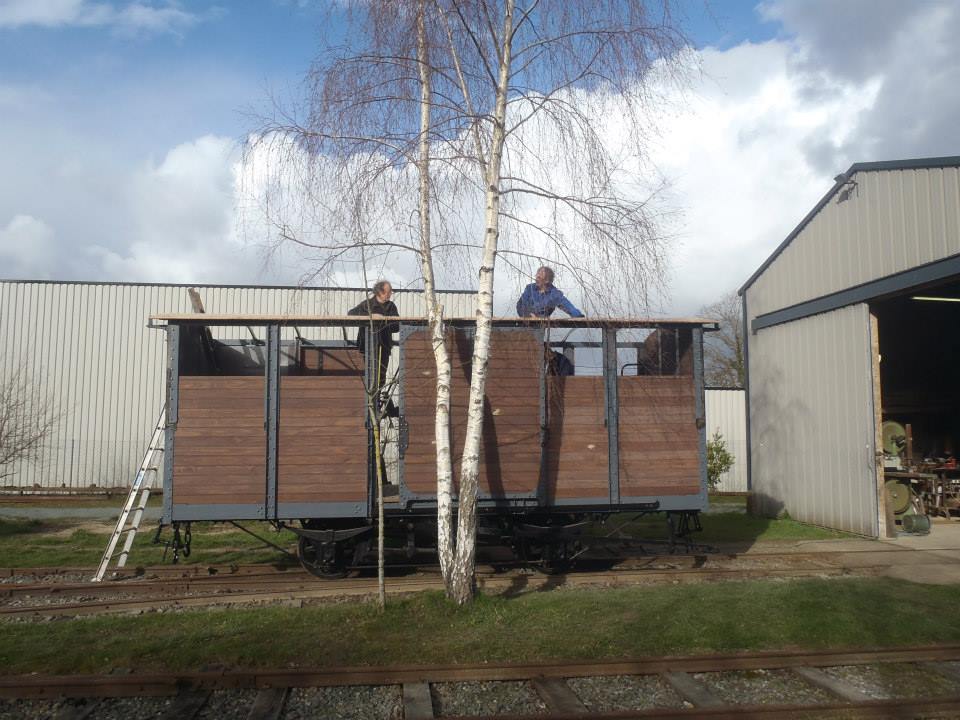

le plancher en chêne est terminé, le toit en douglas est en cours de pose



les serrage est effectué au moyen de sangle, les planches ne sont pas tres droite mais sont suffisamment souple pour etre serré

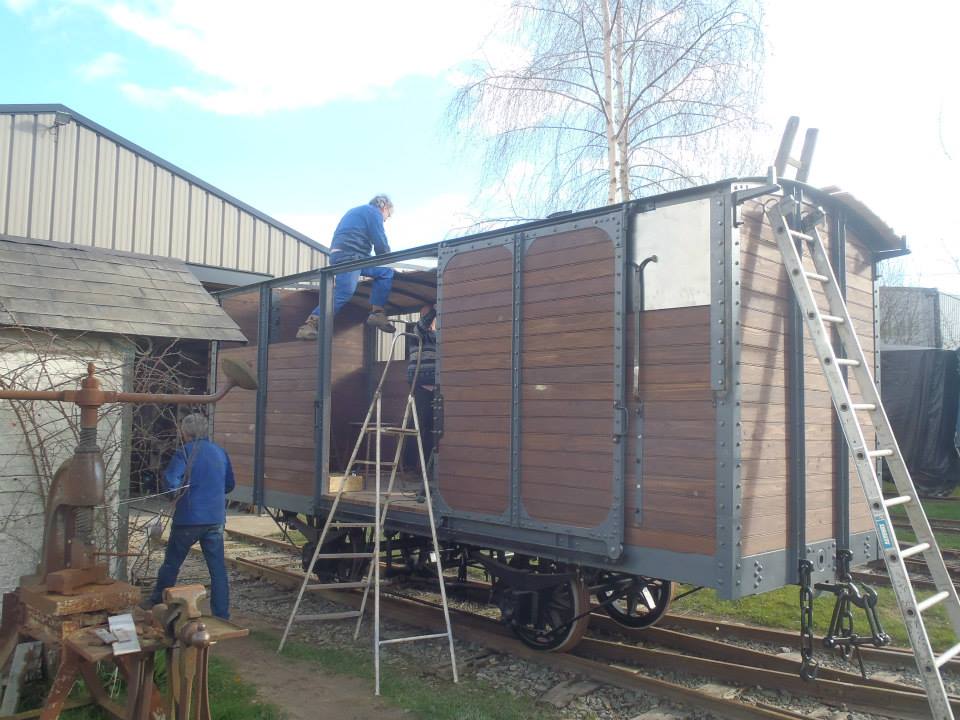

Il commence a avoir fier allure le couvert, il est bientot aussi neuf qu'en 1893 !

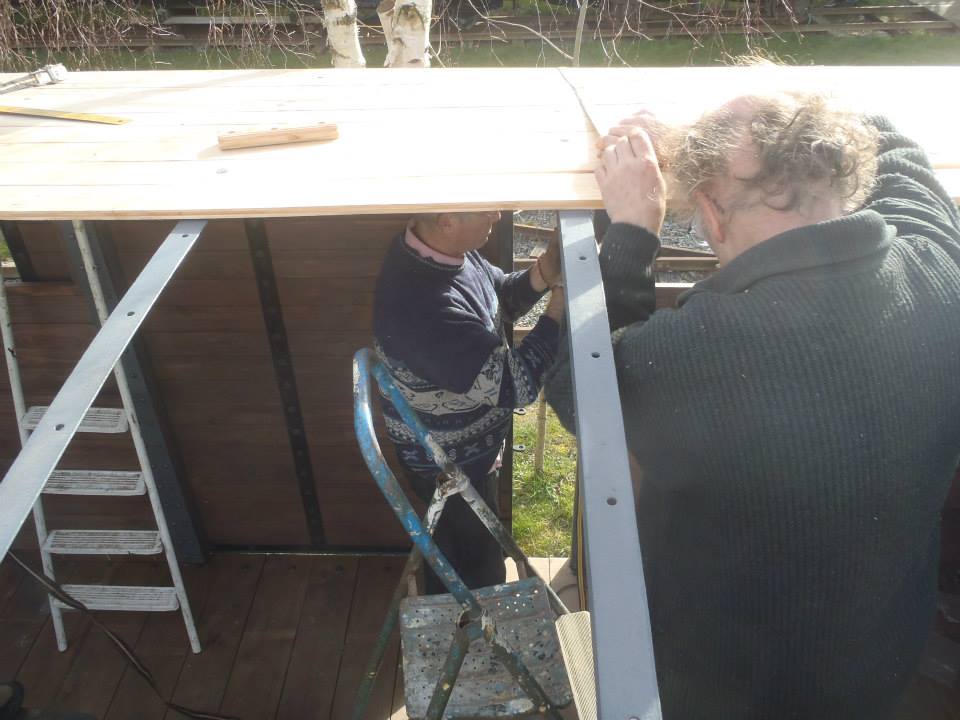

Il faut etre un peu accrobate ! Remarquez à droite le premier volet est posé.

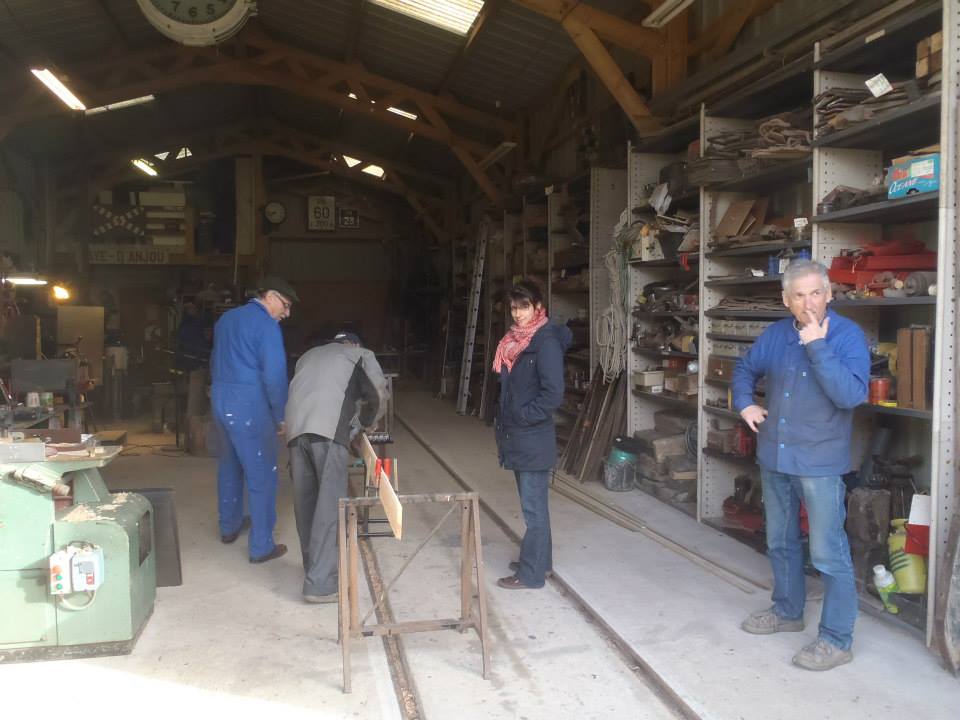

les planches sont soignesement préparé, a droite la petite combiné à bois sur laquelle l'ensemble des planches de bardage, plancher, et toiture ont été réalisé. le tout sous l'oeil perplexe du président !



les volets sont tous terminés et en cours de pose.

L'inauguration aurra lieu le 14 et 15 juin a notre atelier, pour les festivité des 30 ans de l'assos.

à bientot !
Ange-vins

Messages: 140
Enregistré le: 27 04 2013 à 12:05

Re: AAPA - PETIT ANJOU

Messagepar trenbirinik » 03 03 2014 à 11:18

Superbe boulot comme d'habitude.Il va avoir fière allure E2
jean pierre
Image Image
Avatar de l’utilisateur
trenbirinik

Messages: 706
Enregistré le: 12 04 2009 à 16:52
Localisation: quimper Pen ar bed

Re: AAPA - PETIT ANJOU

Messagepar compteur de rivets » 05 03 2014 à 00:40

Superbe! Cela avance.

Par contre, le vénérable n'est pas aussi vieux que cela, il n'a que 115 ans et non 121 car il est né en 1899. #B5
Avatar de l’utilisateur
compteur de rivets

Messages: 148
Enregistré le: 15 08 2007 à 18:40

Re: AAPA - PETIT ANJOU

Messagepar YVES » 05 03 2014 à 12:10

Joli Boulot,
Qui était le constructeur du centenaire ? Merci.
:D :D :D
Une entreprise qui n'a jamais acheté une Corpet neuve !!! Est-ce bien une compagnie ferroviaire sérieuse ?!...
YVES

Messages: 17624
Enregistré le: 09 03 2008 à 20:06
Localisation: Picardie

Re: AAPA - PETIT ANJOU

Messagepar le Nordiste » 05 03 2014 à 12:54

Bonjour à tous

"le plancher en chêne est terminé, le toit en douglas est en cours de pose"

Et les flancs sont en … ? Je pense douglas aussi, mais sait on jamais.
Et à l'origine c'était quel bois partout ?


BRAVO aux membres actifs
le Nordiste

Messages: 330
Enregistré le: 12 07 2008 à 18:00
Localisation: cote d'opale (Pas de Calais

Re: AAPA - PETIT ANJOU

Messagepar Ange-vins » 07 03 2014 à 10:22

Bonjour,

merci pour vos commentaires gratifiant. ca fait plaisir de voir ce couvert à neuf, ce chantier avait été commencer fin 2000 puis mis de côté, pour d'autres chantier. Son constructeur était ANF Blanc Misseron, comme la plupart du materiel Anjou.
Effectivement,le bardage est également en douglas ( l'effet marron c'est le traitement ).

Merci compteur de rivet pour ces précisions ! ( tu as l'air de t'y connaitre, pour un fou du rivetage!^^ :rod_mdr2, ) tu peux peut etre nous refaire un petit historique rapide sur le couvert (livrée etc...)

Ciao
Ange-vins

Messages: 140
Enregistré le: 27 04 2013 à 12:05

Re: AAPA - PETIT ANJOU

Messagepar Ange-vins » 07 03 2014 à 20:50

Bonsoir,

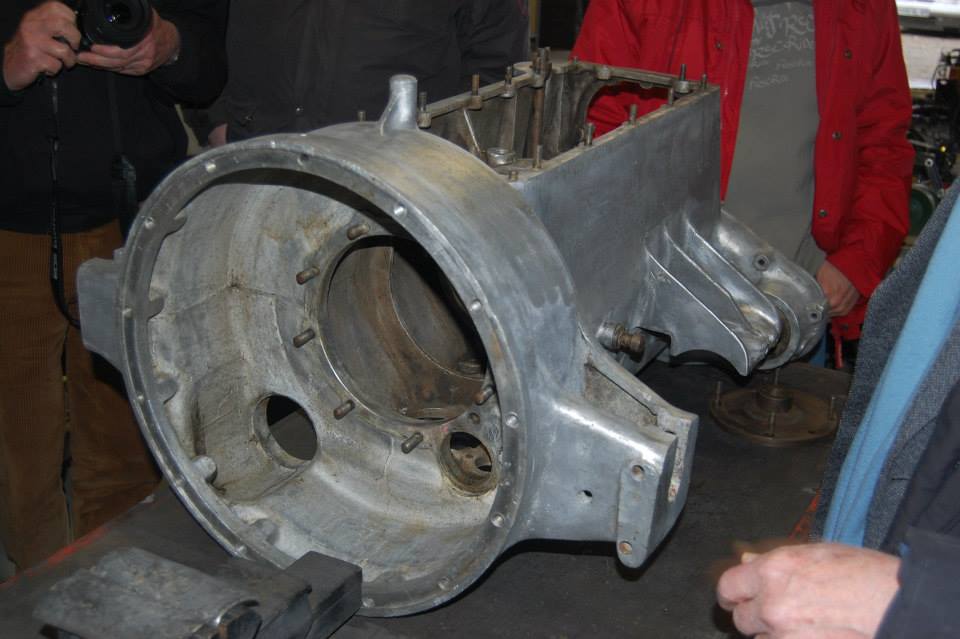

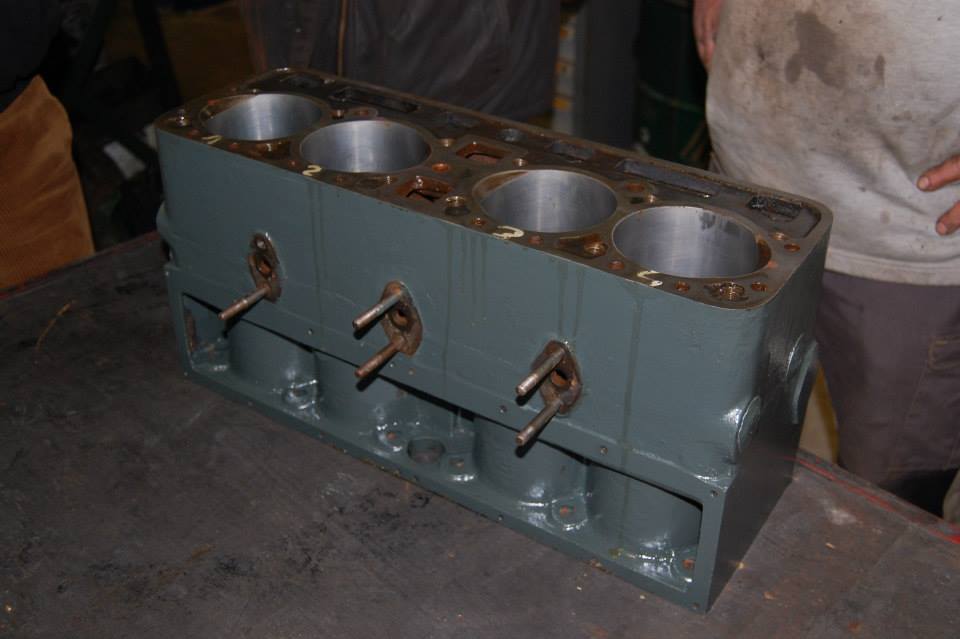

du côté de l'autre chantier cette fois sous traité chez un motoriste le moteur d'autorail de Dion-Bouton jm.

Photos prises lors de la visite des amis du MTVS.









Ange-vins

Messages: 140
Enregistré le: 27 04 2013 à 12:05

Re: AAPA - PETIT ANJOU

Messagepar Paul F » 07 03 2014 à 21:09

Magnifique, merci pour ces photos (le De Dion et le couvert) .
Avatar de l’utilisateur
Paul F

Messages: 978
Enregistré le: 30 09 2007 à 19:27
Localisation: Rosny sous Bois

Re: AAPA - PETIT ANJOU

Messagepar Christophe_Menier » 07 03 2014 à 21:16

Super boulot !! E2

J'aime bien ce genre de restauration qui garde l'esprit authentique :maitre:

Quel type de JM avez vous pu trouver ?
Christophe_Menier


Re: AAPA - PETIT ANJOU

Messagepar YVES » 08 03 2014 à 08:46

Trés interessantes,, ces photos, et pour cause, c'est ce que l'on ne voit jamais habituellement.

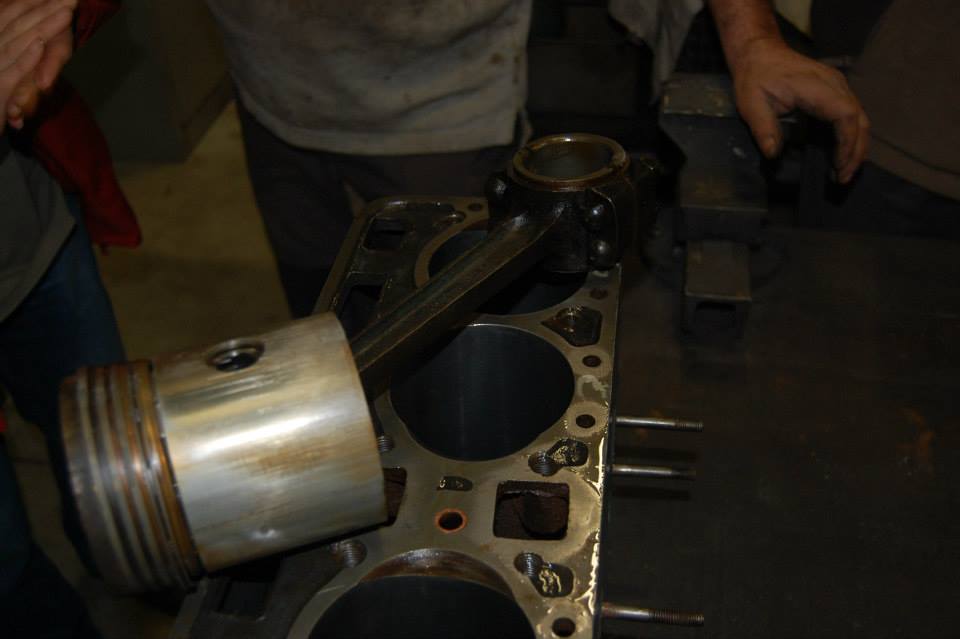

J'avoue que je suis trés surpris par la taille du piston. La section du vilbrequin aussi... J'imaginai tout cela plus petit, moins costaud.
S'il y a un motoriste dans l'assistance, nous attendons ses explications !
:maitre: :maitre: :maitre:
Une entreprise qui n'a jamais acheté une Corpet neuve !!! Est-ce bien une compagnie ferroviaire sérieuse ?!...
YVES

Messages: 17624
Enregistré le: 09 03 2008 à 20:06
Localisation: Picardie

Re: AAPA - PETIT ANJOU

Messagepar Ange-vins » 10 03 2014 à 17:19

Salut à tous,

Il s'agit d'un autorail de type JM3 ou 4. nous avons récupérer 2 moteurs de Dion-Bouton, en cours de réfection grâce à Mécène et Loire, des 2 il n'en restera qu'un.
Et nous avons également un ensemble de train roulants et un châssis de remorque. L'ensemble proviens des CF de Meurthe et Moselle. (voir Photo page 1 du topic)
de notre côté nous avons quelques accessoires provenant de ceux de l'Anjou, notamment le système de retournement typique.
Il va nous falloir reconstruire entierement le chassis... Le marteau pneumatique et le chalumeau vont chauffer du rivet, bientot !

Dans un deuxieme temps il faudra refaire la caisse. mais en attendant nous devons finir le wagon couvert et profiter de l’accalmie pour entretenir nos materiels (vidanges, révisions, peinture, travaux de voie...)

Nous esperons pouvoir présenter le moteur tournant, sur un berceau qu'on a fabriqué, lors du week end du trentenaire de l'association le 14 et 15 juin à l'atelier de la maladrie a saint jean de Linières ! on vous attend.

Ciao
Ange-vins

Messages: 140
Enregistré le: 27 04 2013 à 12:05

Re: AAPA - PETIT ANJOU

Messagepar Tyrphon » 10 03 2014 à 18:39

Si je comprend bien, vous trouvez un segment de piston, et vous reconstruisez l'autorail autour...
Jean-Pierre "Tyrphon" Dumont
Pape de la Tyrphonisation et du ponçage des stries.
"Striez striez, On en tirera toujours quelque chose!"
http://photos.tyrphon-trains.fr/.
Avatar de l’utilisateur
Tyrphon
Exhumeur de fil

Messages: 7581
Enregistré le: 27 11 2006 à 14:32
Localisation: Rueil-Malmaison

Re: AAPA - PETIT ANJOU

Messagepar avalou » 10 03 2014 à 18:44

Bonsoir,
Ma modeste contribution,

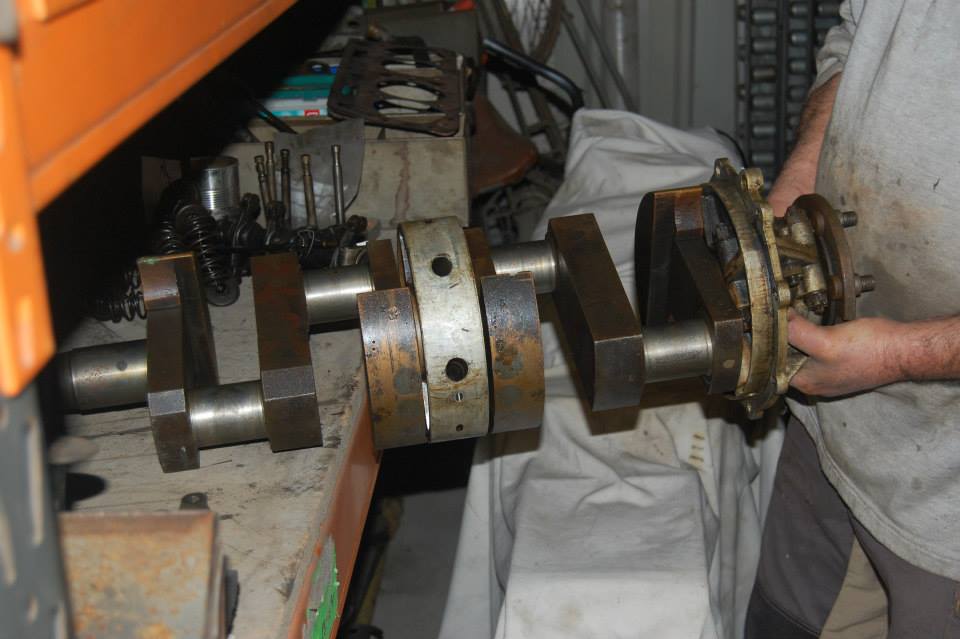

Sur le vilo nous avons 3 paliers, le central et le palier sorti vers le volant moteur, ils paraissent de gros diamètre en raison de leur palier; les photos trompent les moteurs ont une taille très raisonnable.
Les moteurs sont équipés de leur boite de vitesse, l'un a un frein en sortie de boite. L'un des groupes propulseurs devait équiper soit un autobus ou un camion, la pipe d’échappement et quelques accessoires différent en fonction de l'utilisation du moteur.
L'un des BV a le pignon de marche arrière inexistant suite a un problème majeur (le carter de boite a été " explosé" et rebouché par apport d’aluminium) s'agit-il du groupe qui équipait l'autorail ? Sans doute, en raison du système de retournement pas besoin de marche arrière !!!
Les 2 BV sont en mauvais état, un gros travail de réfection est à attendre (réfection de pignons, d'arbre secondaire, etc...).

amicalement,

Avalou
avalou

Messages: 24
Enregistré le: 15 04 2009 à 20:21

Re: AAPA - PETIT ANJOU

Messagepar Tyrphon » 11 03 2014 à 00:36

J'avais cru au premier rabord que BV signifiait "Bâtiment Voyageurs". Je trouvais le texte un peu surréaliste. :rod_mdr2
Jean-Pierre "Tyrphon" Dumont
Pape de la Tyrphonisation et du ponçage des stries.
"Striez striez, On en tirera toujours quelque chose!"
http://photos.tyrphon-trains.fr/.
Avatar de l’utilisateur
Tyrphon
Exhumeur de fil

Messages: 7581
Enregistré le: 27 11 2006 à 14:32
Localisation: Rueil-Malmaison

Re: AAPA - PETIT ANJOU

Messagepar 130T » 11 03 2014 à 08:09

Vous avez les cotes alésage - course ?

130T
130T

Messages: 1480
Enregistré le: 07 10 2006 à 23:59
Localisation: Le Crotoy
