Détaillage de toiture des autorails Billards A150D2

[belphegor]

Bonjour je recherche des photos du détaillage de toiture, (radiateur, échapement) des autorails Billard artculé A150D2, dans leur version finale aux CFD Vivarais. Notament les grilles du radiateur de toiture sont elles paralèlles ou perdendiculaires à la caisse?
Ceci est pour la réalisation d'un autorail Apocopa en IIm........Car évidement Apocopa fidèle à lui même n'a fourni aucun plan.......
merci a tous

[malletslm]

Aïe, l'éternel problème des photos de toiture...

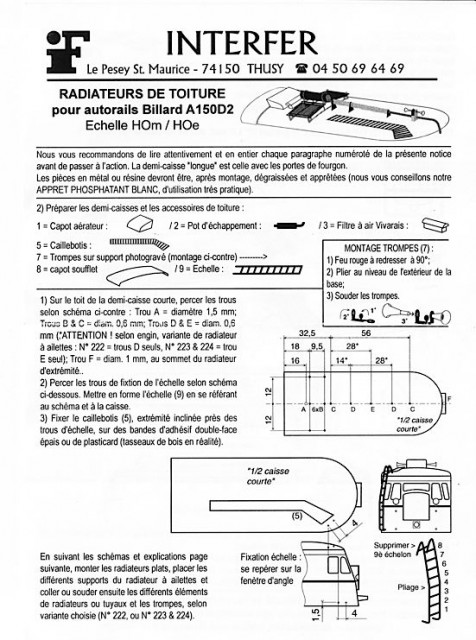

Les radiateurs sont disposés "parallèlement" au sens de la marche. De mon côté pas de photo, mais j'ai ceci qui pourrait bien t'intéresser: il s'agit de la petite notice faite par Interfer pour le détaillage de son modèle en H0m...

ça m'a l'air très bien fait et... les cotes pour le 1/87ème peuvent en être déduites pour le 1/22,5 !

[belphegor]

Merci Malletslm..Tu es irremplaçable pour ta serviabilité....!Donc les stries du radialeur de toiture sont paralèlles au sens de la marche c'est bien ca?

[malletslm]

Je ne saurais pas te dire ... mais ce qui est sûr, c'est que le "grand" côté du rectangle (ces radiateurs sont en principe rectangulaires: le sont-ils dans le kit Apocopa ?) doit être parallèle au bord de la toiture.

[belphegor]

Oui les radiateurs Apocopa sont rectangles...Enfin bon quand on voit la présentation des engins Apocopa sur son site..avec les caisses des autorails directement posées sur des bouts de bois , sans bogies, sans phares, ....sans la moindre info sur les dimensions, le rayon de courbe toléré.......on a tout compris sur la qualité de l'ensemble

[malletslm]

Oui, mais c'est la philosophie "maison" d'Apocopa : ça ne se veut pas être un véritable kit - c'est d'ailleurs vendu moins cher - mais plutôt une base pour une réalisation personnelle... . J'espère bien que nous aurons des nouvelles de ton A150D2 !

[belphegor]

ah pas du tout jean michel, les modeles sont vendus pret a rouler avec juste les pieces de super detaillage a rajouter..mais il y a beaucoup de bévues ..par exmple les caches bogies beaucoup trop longs pour pivoter sous la caisse, les trous de l'axe des bogies décentrés, et assymétriques..ect ect........

[malletslm]

Ah, effectivement... j'ignorais l'existence de versions "prêtes à rouler" !

[Gallavael]

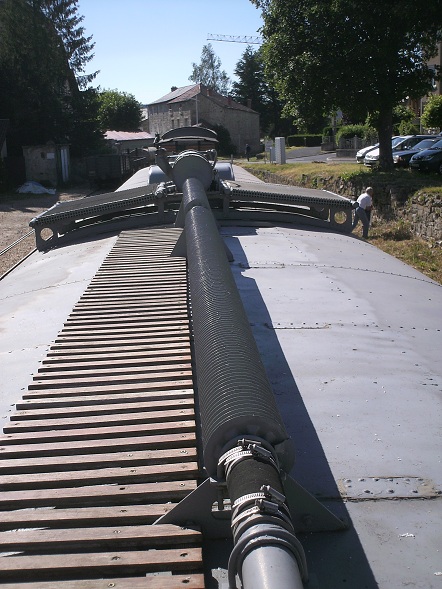

En photo j'en ai quelques unes qui ne rendent vraiment rien: la meilleure:
