Schémas pompes à air

[Gilbert Gribi]

Bonjour
Dans le cadre d’une association de train à vapeur je cherche des schémas explicites sur le fonctionnement des pompes ou compresseurs à air simples du type Westinghouse, en particulier sur le fonctionnement du distributeur de vapeur.
Je cherche surtout des dessins lisibles pour être redessinés avec mon logiciel 2D

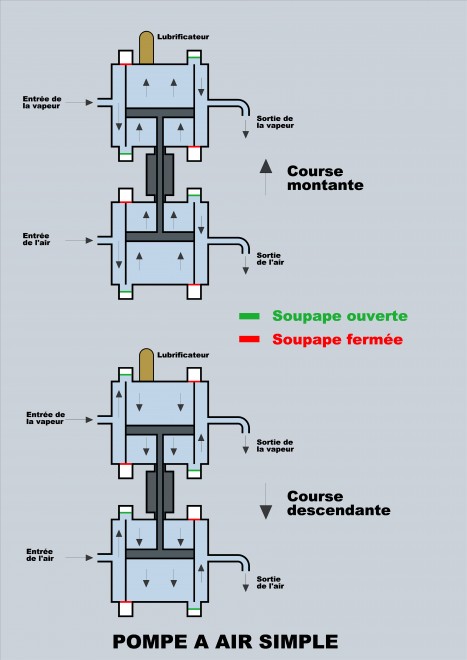

Ces informations seront destinées à informer les passagers qui emprunte ce train touristique et à compléter l'infographie sommaire ci-dessous.
D’avance merci
Gilbert
