A quoi ça sert ?

[cfcdn]

Bonjour,

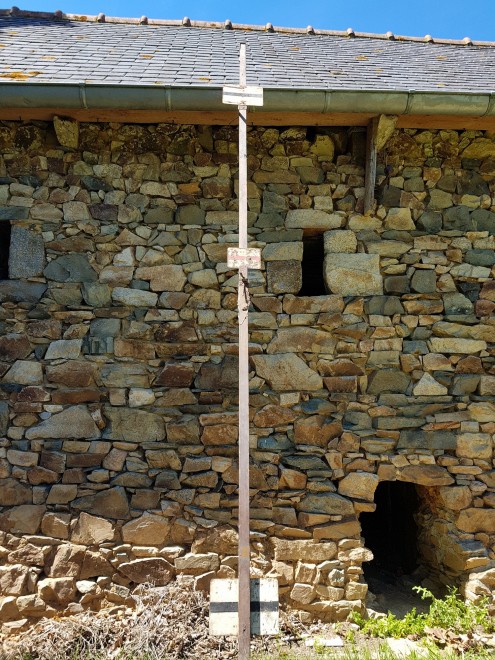

Une personne a donné à l'ACFCdN cet objet. D'après elle ça vient du Chemin de Fer des Côtes-du-Nord.

Il se plie en deux et la platine du milieu coulisse sur le montant.
Mais ça servait à quoi ? Je n'ai pas la réponse...

[L'homme du pire caddy]

.
Ca me fait penser à une mire de géomètre (dimension, pliable pour être emportée)
où la graduation habituelle serait remplacée par l'élément mobile.


Pierre.

P.S. : J'espère ne pas avoir trop perturbé la quiétude des géomètres du forum à l'heure de l'apéro...

_________________________________________

[mtvSncf]

Bonjour

Je suis du même avis que Pierre.

Un genre de mire ou de nivellette.

[Patrick ze rabbit Deludin]

Oui, même analyse.
Ça pourrait être une "nivelette", qui ne fonctionne que par 3 :
2 nivelettes sont posées aux points extrêmes, par exemple un tronçon de voie ferrée (au hasard...). Elles servent de base de mesure visuelle.
La 3e permet d'aligner les repères et de faire, par exemple encore, une pente régulière.


Mais je ne vois pas pourquoi il y a deux repères horizontaux, dont un mobile , ça me rappelle mon jeune temps : peut-être pour réaliser une "déformation" régulière ?

Oui, c'est pas très clair, mais je ferai des p'tits dessins ce soir.

[pelican]

peut être une pige pour vérifier des gabarits ???
je ne suis pas convaincu par une mire ... (et de l'encens, peut être ???)

[cfcdn]

Merci pour vos premières réponses !

[Patrick ze rabbit Deludin]

On ne devrait pas répondre avec l'estomac vide : J'avais oublié la plaque posée au sol ...
Donc mon idée de mire ne tient plus la route.
...Pas de l'encens non plus ...
Et puis pour viser de façon efficace, ces plaques sont peintes uniformément et pas avec un trait (au demeurant peu précis) puisqu'on vise au-dessus.
Et dans ce cas, les employés de voie étaient sacrément grands !!!
Un gabarit de voie, mais avec une utilisation horizontale ? Dans ce cas, à quoi sert la plaque intermédiaire ???
Du coup, je sèche .

Au fait, rien à voir, mais le bâtiment derrière, c'est un moulin à eau ?

[labielle 88-83]

Si c'est au cfcn, c'est peut-être un marégraphe qui permet une mise à quai selon les amplitudes…..Enfin, j'dis çà….

[cfcdn]

Merci pour ces nouveaux éléments.
Derrière c'est la maison du président de l'association (ce n'est pas un moulin).
La taille de la "mire" est de 264 cm.

[L'homme du pire caddy]

J'avais oublié la plaque posée au sol ...

Peut-on en savoir plus sur cette plaque ???

Est-elle posée simplement au pied ou est-elle fixée à l'ensemble ???

Si elle est libre, a-t-elle des fixations permettant de la faire coulisser et/ou de la bloquer sur l'axe ???

Merci.


Pierre.

____________________________________

[cfcdn]

Désolé pour la réponse tardive.

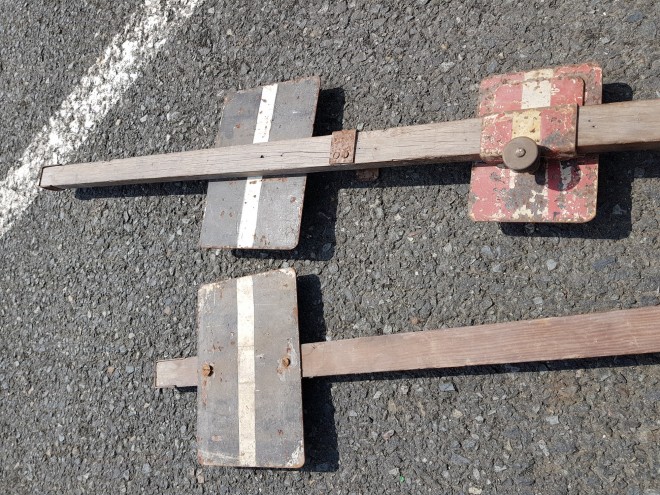

Voici trois photos de détail des plaques.
Les deux plaques noires sont fixées. Seule la rouge coulisse avec une bride.
