Re: Les Chemins de fer de l'Allier

Messagepar YVES » 14 06 2016 à 16:24

Non, non, Sirius, ce n'est pas la peine. Les échanges restent cohérents : c'est du De Dion !
YVES - Pour la modération.
:maitre: :maitre: :maitre:
Une entreprise qui n'a jamais acheté une Corpet neuve !!! Est-ce bien une compagnie ferroviaire sérieuse ?!...
YVES

Messages: 20498
Enregistré le: 09 03 2008 à 21:06
Localisation: Picardie

Re: Les Chemins de fer de l'Allier

Messagepar rms olympic » 14 06 2016 à 19:49

Sur Bordeaux, j'avais lu, voici plusieurs années dans une revue spécialisée sur les camions, qu'un carrossier industriel local ("Grammond" ?) avait également carrossé des autorails De Dion, mais ne fut pas raccordé à la voie ferrée, d'où l'hypothèse d'un De Dion monté chez ce carrossier qui rejoint la SE Gironde...
rms olympic

Messages: 2674
Enregistré le: 16 05 2009 à 11:39
Localisation: Sud Bretagne

Re: Les Chemins de fer de l'Allier

Messagepar diabolo » 14 06 2016 à 21:16

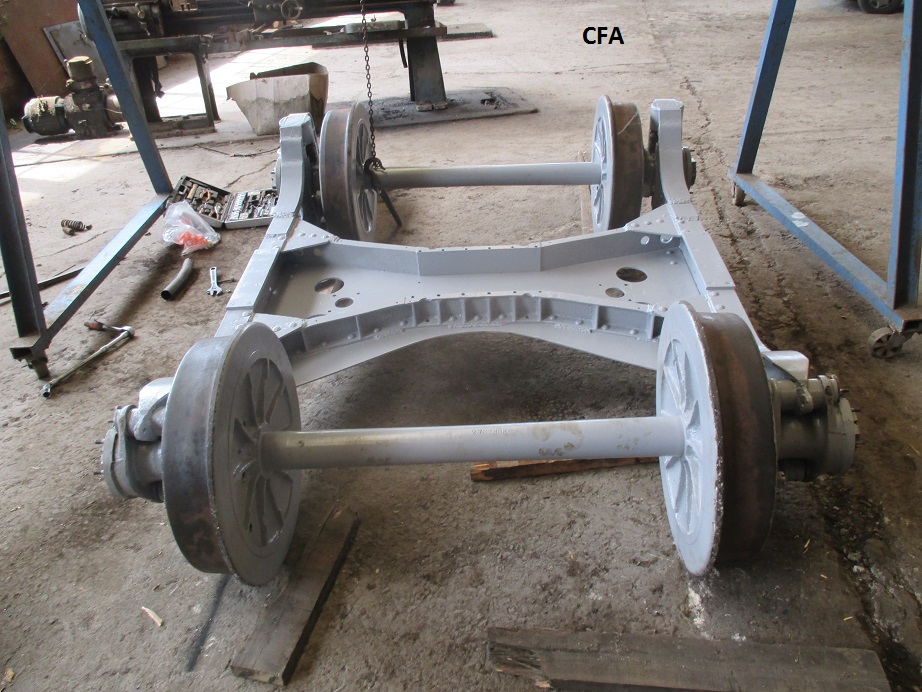

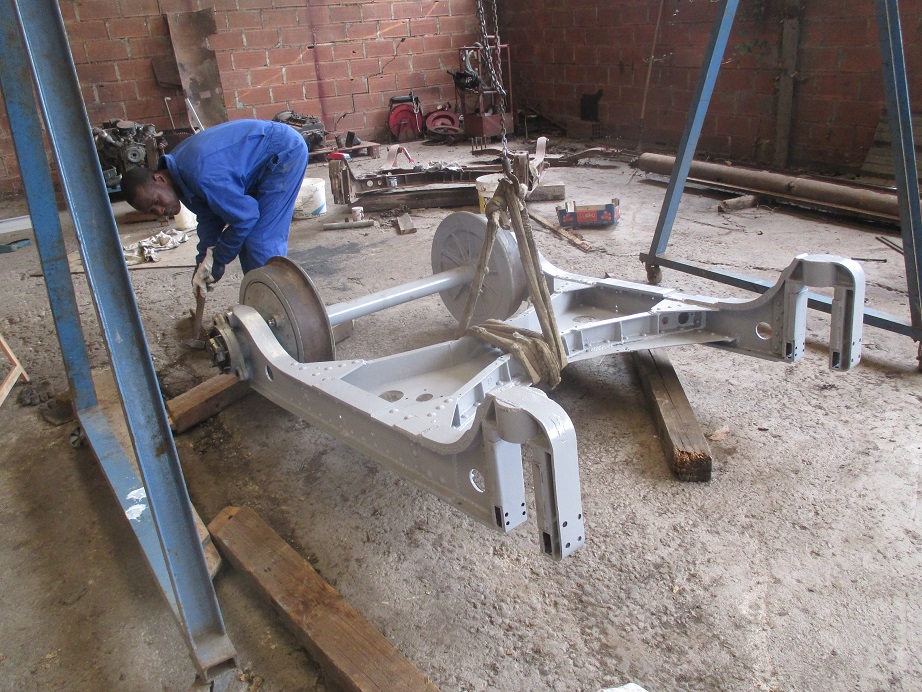

Remontage en cours.

PL .
Fichiers joints
Diabolo
Un passionné des autorails De Dion Bouton
SOUTENEZ LA RESTAURATION DE L'AUTORAIL DE DION 201 !


Chemin de Fer de l'Allier - Restauration d'autorails De Dion Bouton
Avatar de l’utilisateur
diabolo

Messages: 1597
Enregistré le: 16 06 2011 à 09:18

Re: Les Chemins de fer de l'Allier

Messagepar sirius18 » 15 06 2016 à 08:54

Bizarre, ce bogie est dissymétrique... Pourtant, seul l'essieu AV est moteur, il me semble?
sirius18

Messages: 933
Enregistré le: 27 07 2013 à 12:18

Re: Les Chemins de fer de l'Allier

Messagepar monplaisir » 15 06 2016 à 10:09

Bogie porteur, pas moteur!
Seul l'essieu AR est moteur! :mrgreen:
Avatar de l’utilisateur
monplaisir

Messages: 2262
Enregistré le: 23 12 2007 à 18:48

Re: Les Chemins de fer de l'Allier

Messagepar sirius18 » 16 06 2016 à 08:49

Je me suis bien entendu trompé! Par contre, ça ne nous dit toujours pas pourquoi ce bogie porteur est dissymétrique...
sirius18

Messages: 933
Enregistré le: 27 07 2013 à 12:18

Re: Les Chemins de fer de l'Allier

Messagepar Lavoie De Sonmètre » 16 06 2016 à 10:04

Parce que ce bogie est d'ici (Vivarais / Lozére) et métrique comme d'autre matériel dissymétrique, qui roule sur voie de 1. :rod_siflet
Pour le travail que le CFA réalise sur les D D B, il faut être fou Allier. E2 E2 E2
"Un entrain peut en cacher un autre"
http://ardecherail.blogspot.com/
Avatar de l’utilisateur
Lavoie De Sonmètre

Messages: 91
Enregistré le: 04 05 2006 à 10:10
Localisation: Cornas (Ardèche)

Re: Les Chemins de fer de l'Allier

Messagepar rail1435 » 16 06 2016 à 10:16

sirius18 a écrit:... Par contre, ça ne nous dit toujours pas pourquoi ce bogie porteur est dissymétrique...

C'est un bogie "low-cost" à suspension minimaliste: juste ce qu'il faut pour que les 4 roues posent sur les 2 rails. Je crois qu'on appelle ça "suspension 3 points": 2 ressorts sur les boîtes d'un essieu et pivotement de l'autre essieu (ici l'essieu pivote avec le châssis du bogie).
Avatar de l’utilisateur
rail1435
Steward

Messages: 6473
Enregistré le: 14 09 2008 à 16:50
Localisation: Genève

Re: Les Chemins de fer de l'Allier

Messagepar diabolo » 16 06 2016 à 13:51

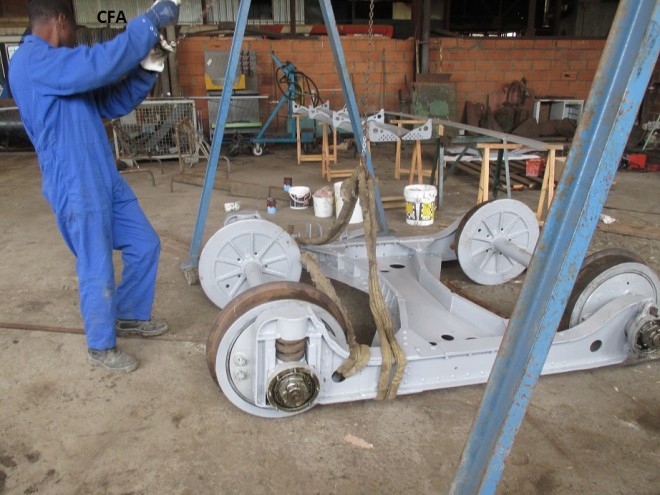

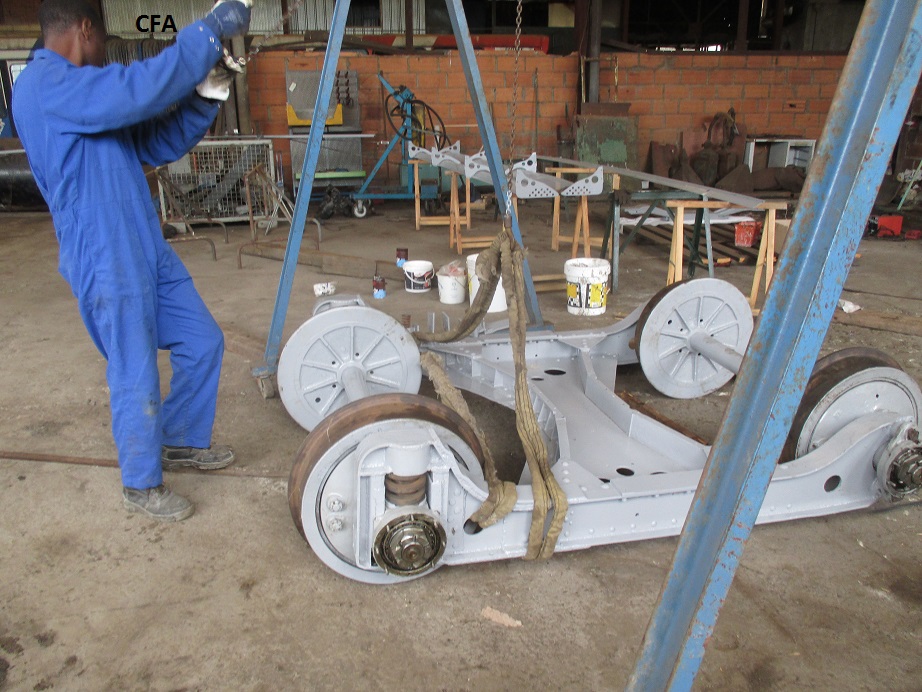

C'est un bogie "low-cost" à suspension minimaliste

On a bien vu les faiblesses, tout à été repris correctement dans les détails donc logiquement ça devrait tenir un bon moment.

Que ce soit le 204, 207 à mon avis il faut tout démonter pour vérifier en détails et je suis persuadé que les ressorts de suspensions sont usés ou cassés sans compter l'état des garnitures et autres ainsi que le châssis.

Les membres du MTVS avaient refais complètement la révision en profondeur du bogie du 202 bien avant nous (freins,ressorts reprise du châssis,...) si je ne me trompe pas.

Celui du 206 est pratiquement fini, reste la peinture et remontage des cylindres de freins.

Le pont, le cardan, le bogie, le pivot de retournement le plus gros du travail est terminé.

PL .
Fichiers joints
Diabolo
Un passionné des autorails De Dion Bouton
SOUTENEZ LA RESTAURATION DE L'AUTORAIL DE DION 201 !


Chemin de Fer de l'Allier - Restauration d'autorails De Dion Bouton
Avatar de l’utilisateur
diabolo

Messages: 1597
Enregistré le: 16 06 2011 à 09:18

Re: Les Chemins de fer de l'Allier

Messagepar Tyrphon » 16 06 2016 à 15:13

Sacré modélisme, mais es-tu sûr que les boudins de roues soient à l'échelle? #B5
Jean-Pierre "Tyrphon" Dumont
Pape de la Tyrphonisation et du ponçage des stries.
"Striez striez, On en tirera toujours quelque chose!"
http://photos.tyrphon-trains.fr/.
Avatar de l’utilisateur
Tyrphon
Exhumeur de fil

Messages: 8561
Enregistré le: 27 11 2006 à 15:32
Localisation: Rueil-Malmaison (92) et Gartempe (23)

Re: Les Chemins de fer de l'Allier

Messagepar YVES » 16 06 2016 à 20:19

Le pivot et le système de retournement, des pièces intéressantes, souvent évoquées, rarement démontées et montrées.
Un grand merci si tu as des photos et quelques explications sur le fonctionnement.
#B6 #B6 #B6
Une entreprise qui n'a jamais acheté une Corpet neuve !!! Est-ce bien une compagnie ferroviaire sérieuse ?!...
YVES

Messages: 20498
Enregistré le: 09 03 2008 à 21:06
Localisation: Picardie

Re: Les Chemins de fer de l'Allier

Messagepar FRANCOIS19 » 16 06 2016 à 22:57

On ne peut pas vraiment parler de "suspension" pour ce bogie... Pour une vraie "suspension 3 points", il faudrait 3 ressorts et ce bogie n'en possède que deux.
Si je comprends bien les explications et les photos, en fait un des essieux est monté "à sec" sans aucune suspension et les ressorts ne sont là que pour permettre un certain débattement en torsion afin que les 4 roues "collent" à la voie même si celle-ci n'est pas parfaitement dressée...
La qualification "Low cost" est tout-à-fait appropriée, comme si le constructeur avait simplement fait l'économie du troisième ressort :C4 :C4 :C4
Au niveau confort, cela revient à n'avoir aucune suspension primaire, ce qui exclut une circulation à "grande vitesse" et à "grande distance" et même pour un engin léger doit être assez fatigant pour le matériel, aussi bien le véhicule que la voie et aussi pour les voyageurs et le personnel.
C'était bien du "Chemin de fer économique" ! #B6
Avatar de l’utilisateur
FRANCOIS19

Messages: 1570
Enregistré le: 21 02 2010 à 11:00
Localisation: Courbevoie - Ile-de-France

Re: Les Chemins de fer de l'Allier

Messagepar sirius18 » 17 06 2016 à 07:55

Peut-être nécessaire pour rester dans des coûts de fabrication raisonnables? N'oublions pas que les autorails furent introduits pour réduire les coûts d'exploitation, tout en améliorant les vitesses moyennes...
sirius18

Messages: 933
Enregistré le: 27 07 2013 à 12:18

Re: Les Chemins de fer de l'Allier

Messagepar pelican » 17 06 2016 à 08:53

le bogie asymétrique, est-ce aussi pour être le plus fonctionnel en marche avant ??? vu que ce sont des autorail unidirectionnel ... :D3

je place le lien vers le site Gecomodel et une histoire d'autorail ... :rod_siflet

http://www.gecomodel.com/index.php?mod=newview&new=28
Pélican, Soixantologue (© by Pélican ..) Plus jamais de Hom

PME LE forum des voies Etroites et Métriques
petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 50620
Enregistré le: 25 04 2006 à 08:19
Localisation: Thimeon

Re: Les Chemins de fer de l'Allier

Messagepar rail1435 » 17 06 2016 à 08:56

FRANCOIS19 a écrit:On ne peut pas vraiment parler de "suspension" pour ce bogie... Pour une vraie "suspension 3 points", il faudrait 3 ressorts et ce bogie n'en possède que deux.
Si je comprends bien les explications et les photos, en fait un des essieux est monté "à sec" sans aucune suspension et les ressorts ne sont là que pour permettre un certain débattement en torsion afin que les 4 roues "collent" à la voie même si celle-ci n'est pas parfaitement dressée...
La qualification "Low cost" est tout-à-fait appropriée, comme si le constructeur avait simplement fait l'économie du troisième ressort :C4 :C4 :C4
Au niveau confort, cela revient à n'avoir aucune suspension primaire, ce qui exclut une circulation à "grande vitesse" et à "grande distance" et même pour un engin léger doit être assez fatigant pour le matériel, aussi bien le véhicule que la voie et aussi pour les voyageurs et le personnel.
C'était bien du "Chemin de fer économique" ! #B6

La fonction mécanique du pivot (3e point) est assurée par la suspension du bogie à la caisse.
Je me réjouis de voir une photo du montage, pour vérifier si j'ai bien monté mon bogie dans le bon sens sur mon modèle à l'échelle Sm. :rod_siflet
Avatar de l’utilisateur
rail1435
Steward

Messages: 6473
Enregistré le: 14 09 2008 à 16:50
Localisation: Genève
