La bête inconnue, démontage et restauration

[Petolat]

Bonjour,

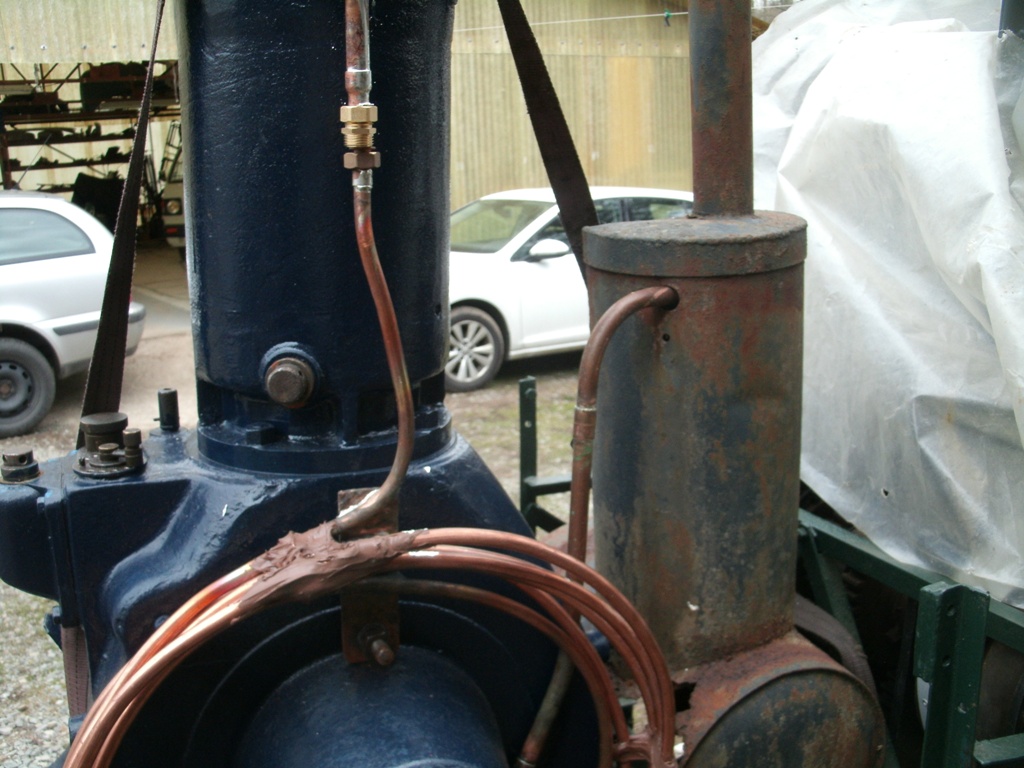

J'ai testé mon "horrible faisceau" pas de fuites j'ai donc entrepris le remontage de cette partie.

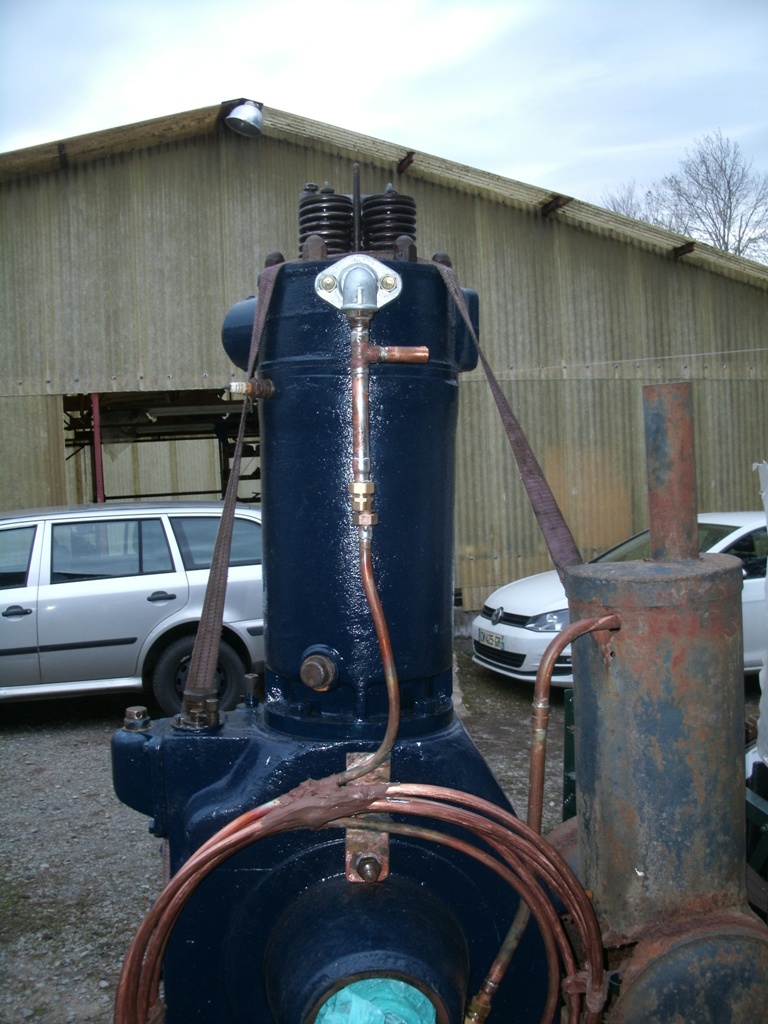

Montage à blanc pour voir comment se positionne l'ensemble par rapport au réservoir d'eau.

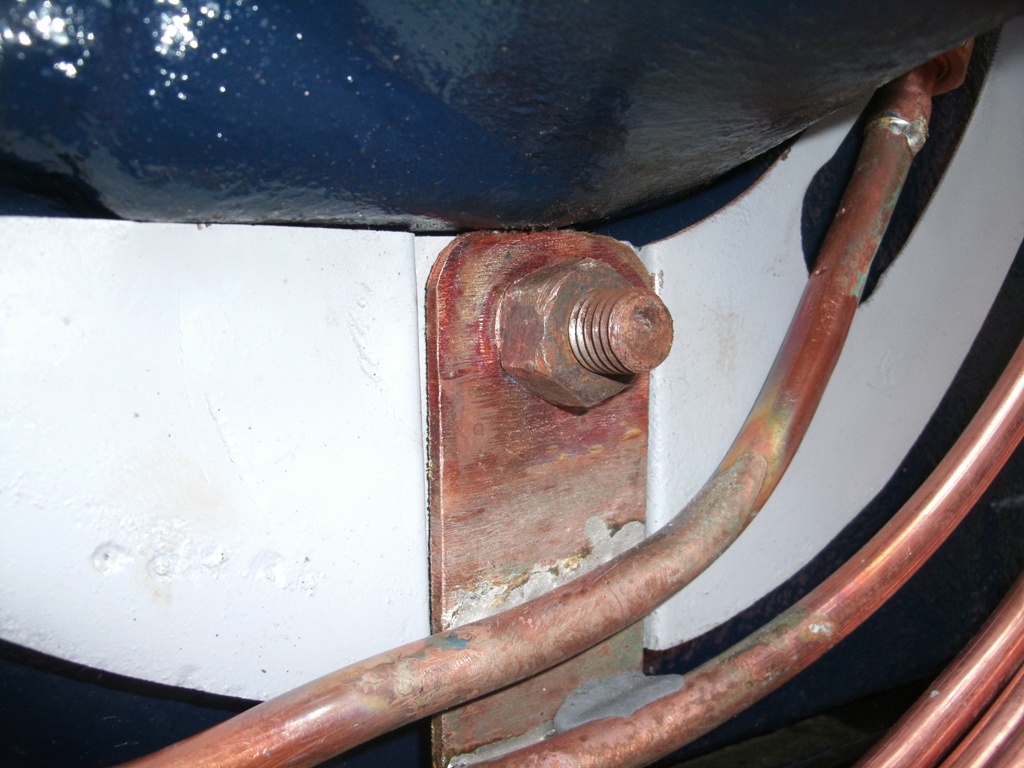

J'ai modifié la fixation du bas pour avoir un accès plus facile.

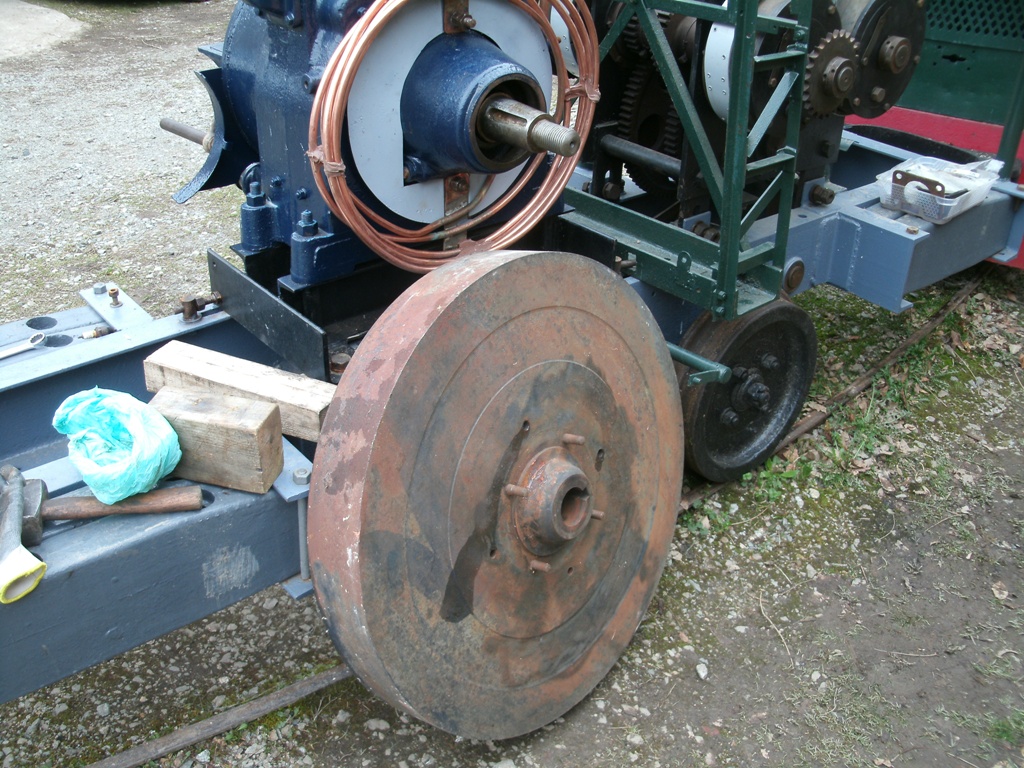

Il n y a plus qu'a remonter le volant, j'estime son poids à 200 kg environ, mais j'ai fait une bêtise de débutant, qui va me couter beaucoup d'énergie!

[Gérard Huck]

Oui, enfin, pour un "débutant"....tu t'en sors pas mal.
On attend la remise en marche avec impatience.

[Petolat]

Ca vient, ça vient…
En attendant, si vous suivez depuis le début, vous avez peut étre remarqué qu'entre le démontage et le remontage du volant, j'ai retourné la "bête" lorsque le châssis était nu.
pourquoi?
Mon petit circuit forme une boucle et il est plus simple de prendre la seule aiguille du "réseau" en talon qu'en pointe et que la descente est un rien sportive, donc on tourne toujours dans le même sens!

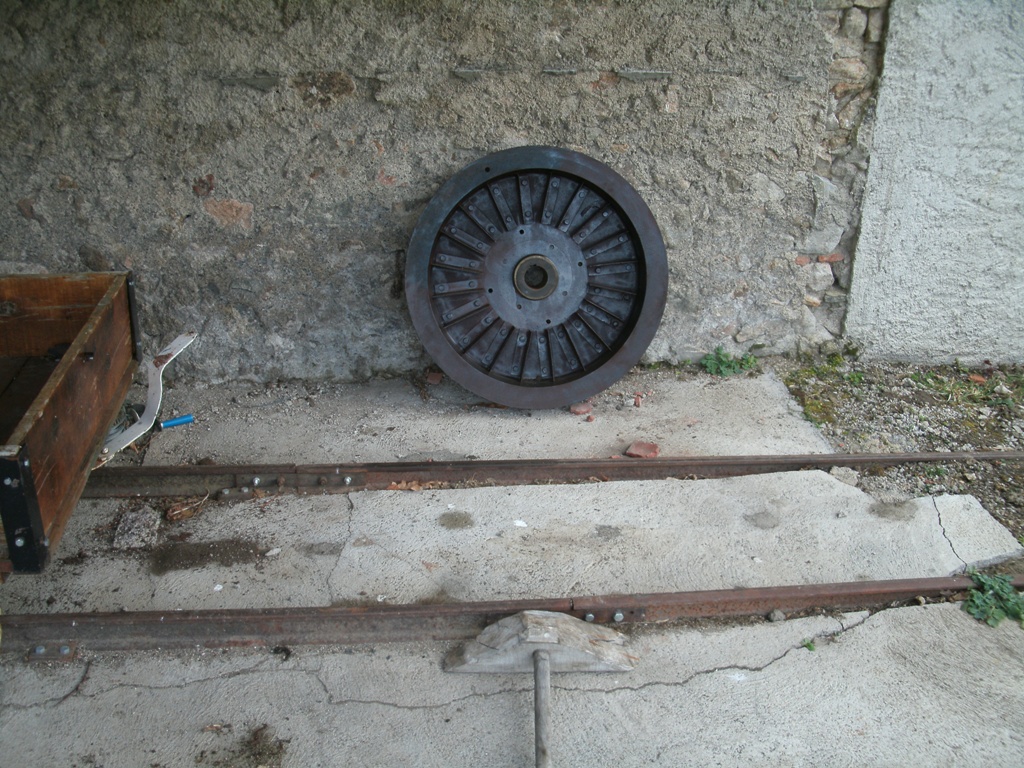

J'ai donc retourné la bête pour avoir le siège dans le bon sens. Mais au moment de remonter le volant, au seul endroit ou je pouvais fixer un palan, le coté volant moteur est contre un mur. Impossible de passer, il faut déplacer le volant (200 kg)

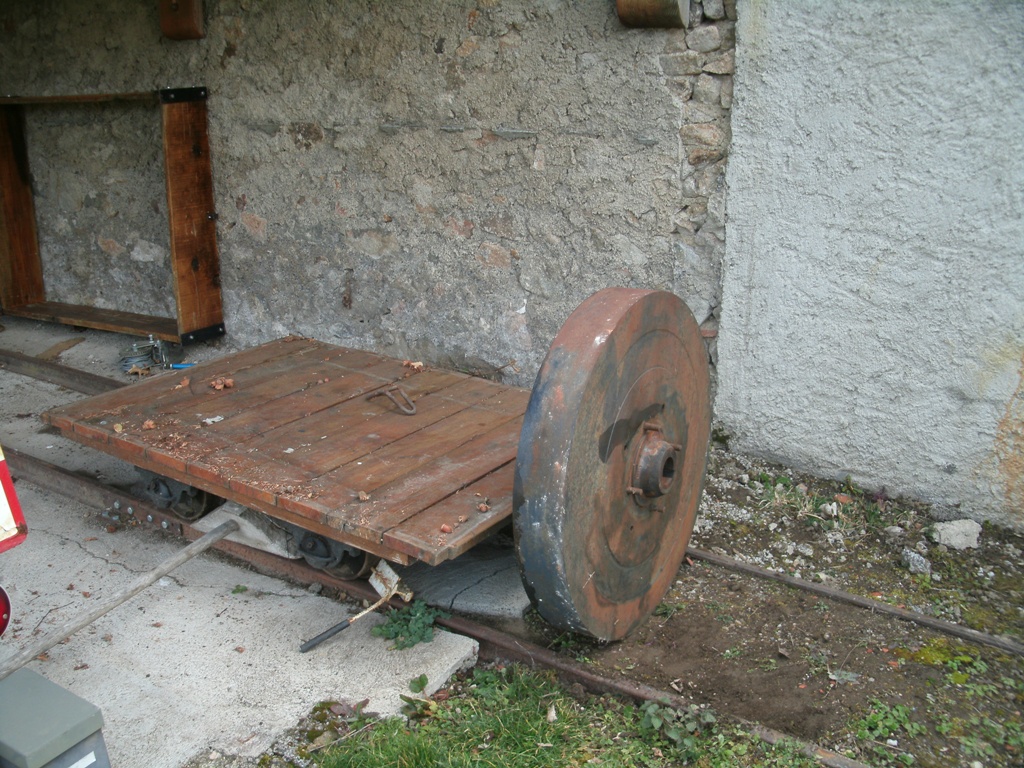

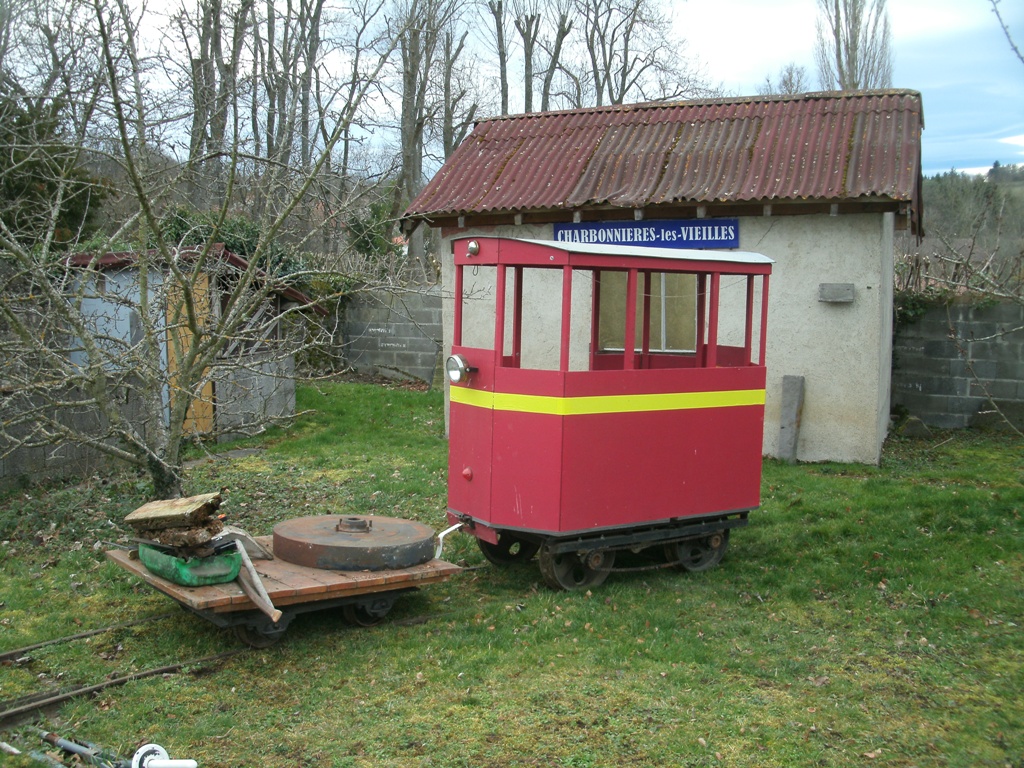

Je le charge donc sur un wagonnet.

Heureusement la puissance phénoménale du frigo conçu par Gérard va m'aider

[declic]

Tu sais ce qu'elle te dit la puissance phénoménale de mon engin ?....

[JJB]

Salut Alain, sacré manip en perspective . Bon il va falloir que je me bouge pour le carbu, je devais t'envoyer un mail vendredi, mais j'ai du partir un peu plus tôt chez ma fille à Figeac. Je t'envoi ça demain, j'ai une cote ou deux qui me manque et il faudrait que tu me donne ton avis sur la forme que devrait prendre le diffuseur. A tu trouvé une solution pour l'allumage?
Bon courage pour le volant.
J-J

[Patrick ze rabbit Deludin]

Avec un nom comme ça, ça devrait pas être lourd .

Sacré boulot ...
Et quand ce sera fini, un plan coté pour le faire en H0 !

[Petolat]

Tu sais ce qu'elle te dit la puissance phénoménale de mon engin ?....

Ca n'a pas fait d'étincelles mais le frigo a emmené le volant au pied de la bête…

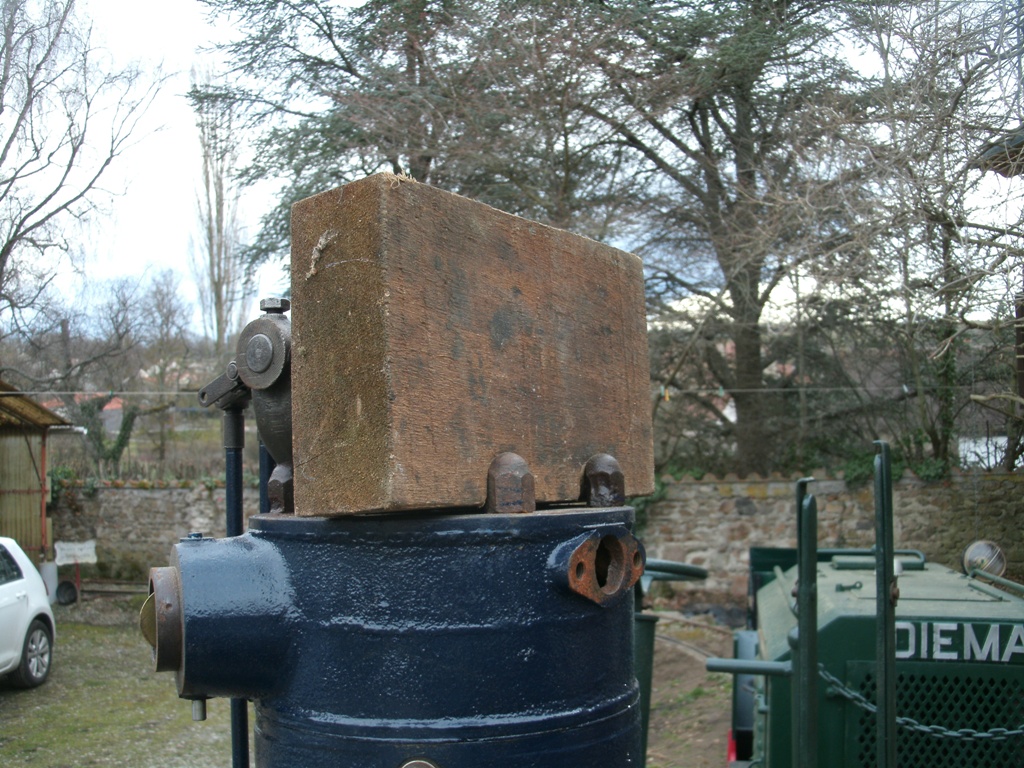

Je me suis servit du cylindre du moteur comme point d'appui, avec un morceau de bois coincé entre ressorts et écrous de culasse.

Un rail prend appui dessus avec l'autre extrémité reposant sur la terrasse devant la maison, c'est toujours pratique d'avoir un bout de rail dans le jardin…

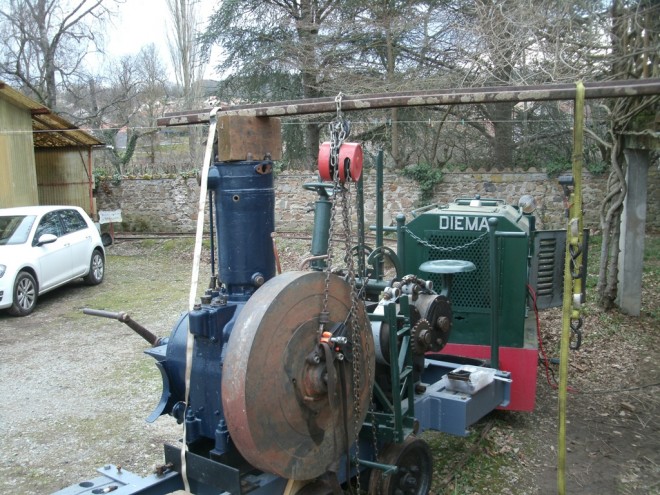

Le palan, et ça monte doucement ( le volant, pas l'engin cité ci-dessus)…

Salut Alain, sacré manip en perspective . Bon il va falloir que je me bouge pour le carbu, je devais t'envoyer un mail vendredi, mais j'ai du partir un peu plus tôt chez ma fille à Figeac. Je t'envoi ça demain, j'ai une cote ou deux qui me manque et il faudrait que tu me donne ton avis sur la forme que devrait prendre le diffuseur. A tu trouvé une solution pour l'allumage?
Bon courage pour le volant.
J-J

Tu as encore le temps…il me reste pas mal de trucs à voir, l'échappement, les réservoirs.
A ce propos si quelqu'un connait un contenant en métal ( tuyau, bidon..) qui fait 26 cm de diamètre, je suis preneur de l'info.
Pour l'allumage, je vais commencer par un système classique à batterie et bobine.

[pelican]

Sacré boulot

regarder dans les fûts à bière pour le réservoir ???

[trenbirinik]

Bonjour
Dans une casse, un réservoir à air comprimé de camion, peut-être

[Petolat]

C'est en inox les fut de bière, non?
Réservoir d'air pourquoi pas, mais en général les extrémités sont bombées
Les contraintes sont : facile à braser, diamètre 26 cm ou proche, ni trop fin (pot de peinture) ni trop épais (bouteille de gaz), fond plat
Merci pour vos recherches!

[declic]

Je suis admiratif devant ton portique improvisé

[pelican]

un ustensile de cuisine en cuivre ???

[Petolat]

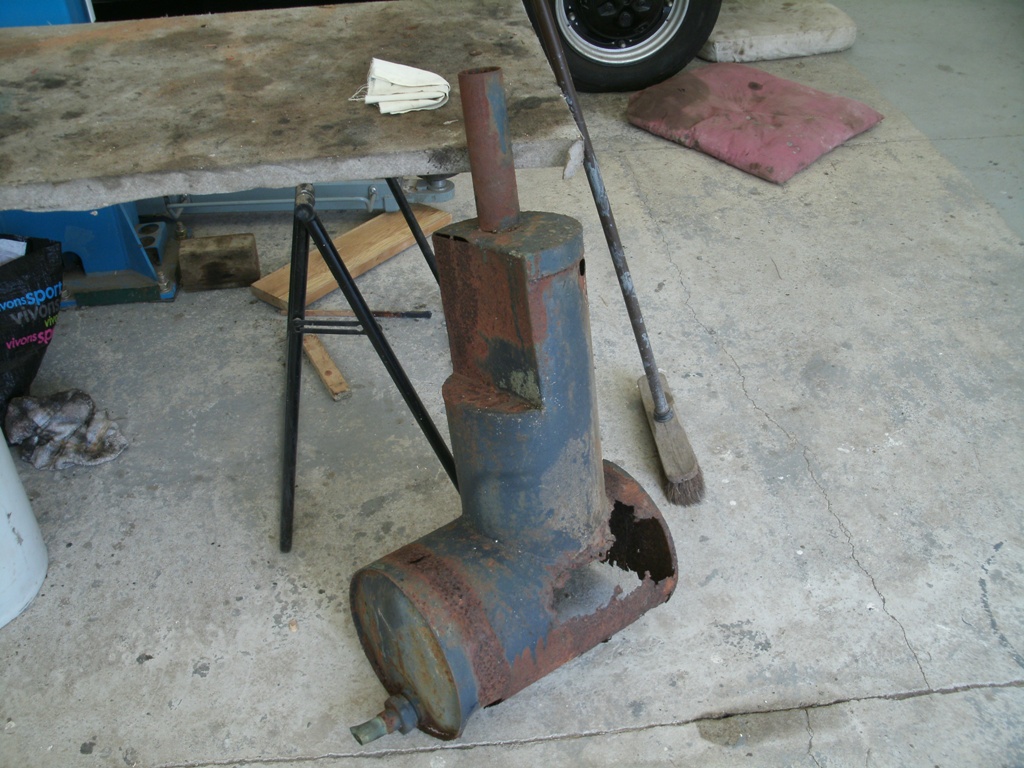

En fait, le haut du réservoir est sauvable, le bas, non. L'idée est donc de découper au niveau de la jonction et de braser sur un cylindre du bon diamètre.

[Patrice Roussiale]

Quel volonté et quelles astuces !
En tout cas, bravo pour cette résurrection

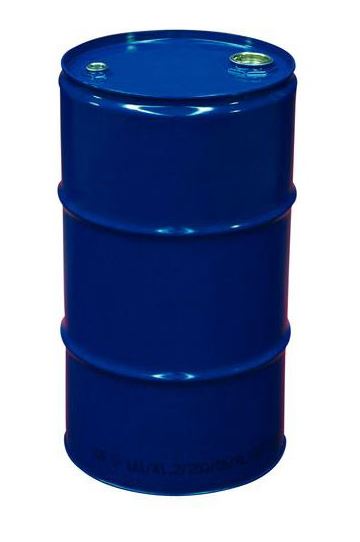

Tu trouveras peut-être ce qu'il te faut dans les fûts de 30 l à 2 bondes :


Ø HT(aux sertissages je pense) : 29 cm
On doit être assez proche des 26 cm sur les parties "droites".
Longueur : 53 cm
Et il y a déjà une bonde qui peut recevoir le raccord inférieur
Tu dois pouvoir trouver cela chez des réparateurs de machines agricoles ou TP.

https://www.manutan.fr/fr/maf/fut#produ ... orderBy:7&

Bon courage !

Cordialement.

[pelican]

j'ai aussi trouvé ceci, mais je n'ai pas les dimensions

https://www.laboutiquedutracteur.com/A- ... 0861.aspx#
