Un "Frigo du Cardinal" en voie de 60

[declic]

Je cite Wikipédia : "Le DWG, de par sa diffusion, est devenu de facto le standard de l'industrie CAO et DAO."
Il faut donc un logiciel de CAO (2D ou 3D) pour l'ouvrir genre Autocad.
Perso, j'utilise DraftSight de Dassault Systèmes qui est gratuit et excellent.
Mais comme la plupart des logiciels de CAO "sérieux", c'est une "usine à gaz" !
Je ne sais pas s'il existe des logiciels simples pour ouvrir ce type de fichier ?
Je te met une copie en PDF mais tu perds toutes les dimensions....

http://gerard.lefrancois.free.fr/divers/frigo.pdf

[UmaDeva]

Bonjour Gérard,

Non merci, ne te donnes pas cette peine, je vais faire avec les données que tu viens de m'apporter. J'ai bien compris le message ou finalement je peux faire un peu ce que je souhaites en "dessin libre" mais tant qu'à faire, je préfère faire ressembler la draisine à quelque chose déjà existant. De plus ton frigo à un look "tram rétro" que j'adore particulièrement! Donc autant partir sur cette bonne base.

[pelican]

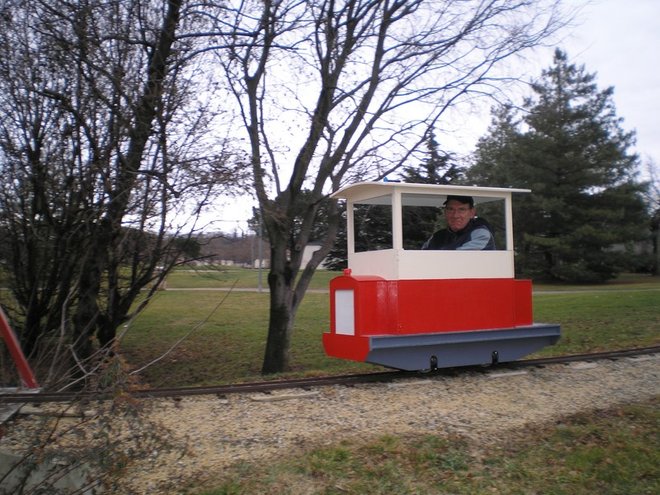

draisine 002 %5B800x600%5D.jpg (100.27 Kio) Vu 2624 fois

ça fait nain de jardin ...

[declic]

Tu sais ce qu'il te dit, le nain de jardin
(1,92 m quand même)

[pelican]

on a du utiliser un chausse pied pour te caser la dedans, non ???

[Saboul]

Declic l'a construit a SES dimensions ! on y rentre très bien dedans , y compris avec un petit enfant .

[UmaDeva]

on a du utiliser un chausse pied pour te caser la dedans, non ???

Mais non, mais non... Après avoir été ballerine, il a été contorsionniste, donc en dix secondes c'est une affaire pliée!

Je note l'idée de toute façon. Il est clair qu'en dessin libre il y a beaucoup moins de contraintes!

Gérard, tu l'as toujours? Et tu en as d'autres des engins en 7 pouces 1/4?

[declic]

Un peu HS mais tant pis ! Tant qu'on y est, on continue...

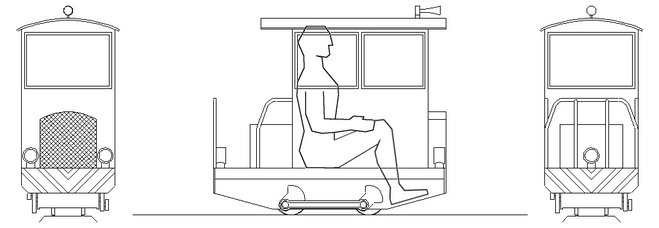

L'étude "ergonomique". Et on y est très bien dedans !

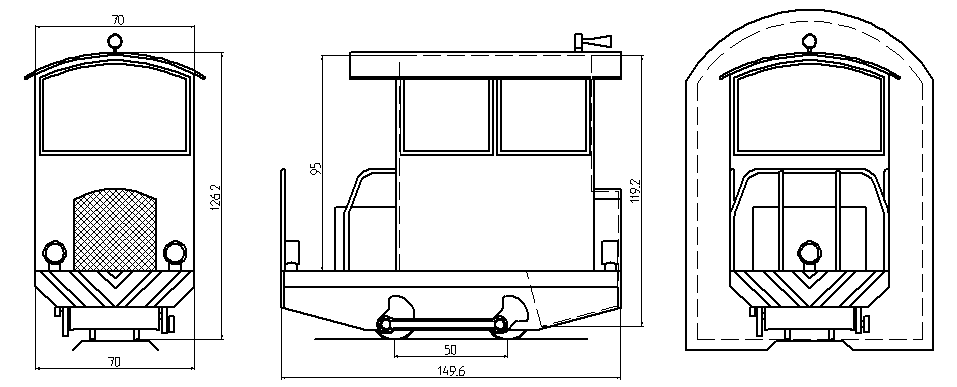

Et le diagramme coté :

(Il n'a pas été fait qu'en fonction de ma taille. Il devait aussi passer le tunnel de Portes ! )

Gérard, tu l'as toujours? Et tu en as d'autres des engins en 7 pouces 1/4?

Oui, elle est en "libre service" sur notre réseau du Train Train, à Portes lès Valence.
Elle a beaucoup de succès les jours d'affluence....
Je n'ai rien d'autre en 7 pouces... Sauf une certaine BB 67000 incomplète et en pièces détachées.... Un jour peut-être......

[UmaDeva]

Je te garde le "bleu abysse" et quand je passerai faire un coucou à Jean-Claude, qui doit habiter pas trop loin de chez toi, on se débrouillera pour se croiser aussi. Comme çà tu auras la peinture aussi.

Je m'étais promis de voyager avec mon locotracteur et je compte bien le faire!

[Bart]

Un truc pour les pots de peinture un peu cabossés...

Une fois refermé le couvercle, enrouler le tout dans du film étirable. Le film de cuisine pour l'alimentaire et le rangement dans le réfrigérateur est trop fin, prendre plutôt du film étirable qu'on utilise pour les palettes. 5 couches tout autour du pot, en lissant bien, et ça reste totalement étanche. J'ai réutilisé de la peinture de 15 ans d'age dernièrement, (Nan, nan, ce n'est pas de l'antigel écossais... ), j'ai retrouvé le pot comme je l'avais fermé ; très bonne surprise...


MGO> Merci pour le tuyau sur les références de peinture !

Déclic> DraftSight est presque plus simple d'utilisation qu'Autocad LT, son concurrent direct... plus cher. Façon pub d'outillage sportif : très intuitif, convient pour une pratique occasionnelle...
Génial le locotracteur ! Remarque générale d'ordre esthétique : on voit que sans les bielles, il manque quelque chose dans le design de l'engin... Je suppose que la photo est prise en "étape intermédiaire" ? 2e question : on entre comment, dans lta microboite ? Le toit est amovible ?

[STUDIO Mastrou]

Ah la taille quand même et belle réalisation

[declic]

Remarque générale d'ordre esthétique : on voit que sans les bielles, il manque quelque chose dans le design de l'engin... Je suppose que la photo est prise en "étape intermédiaire" ? 2e question : on entre comment, dans lta microboite ? Le toit est amovible ?

Oui, je l'avais prévu avec des bielles.... que je n'ai jamais réalisées !.... Et c'est dommage, je suis d'accord avec toi !
Pour entrer et sortir, deux grandes porte sur les cotés (toute la paroi latérale en fait)

[UmaDeva]

Je viens de trouver une photo de l'originale



Elles sont dures à trouver ces images!

[declic]

Super
Merci
Je ne la connaissais pas celle-là !
Hop ! Enregistrée...

[UmaDeva]

T'inquiéte mon Gégé, je cherche souvent. Depuis que je me suis inscrit, la "passion" des tram rétro et draisine du même style m'a pris... du coup, cette draisine m'attire vraiment! Donc je cherche des p"tites images, souvent

D'ailleurs quand je vois la simplicité de cet engin et comment je bloque souvent sur le Decau, je me demande souvent s'il ne serait pas plus simple pour moi de modéliser cet engin en premier... j'ai les roues, une bonne partie de l'acier, je monte un moteur en 12V que je vais chercher dans une casse auto (moteur de ventilateur ou d'essuie glace?), Une batterie et comme dirait J-C = "roulemapoule"! Se serait peut-être plus simple comme première expérience!
