Ballade le long des lignes SE du Cher

[diabolo]

UN BONUS pour les 2 porteurs du projet de Laugère à Bourges

PL .

[Beyer-Garrat]

C'est surtout Tirefond qu'il faut féliciter c'est lui l'homme de terrain et l'initiateur de cette balade entre Laugère et Bourges

@Andreas
De belles photos des réalisation de Louis Harel de la Noë a la structure si particulière

En regardant les archives de diabolo l’embranchement de la société anonyme "Production Transport et Distribution d’Énergie" en gare de Bourges m'avait échappé tant les voies sont denses

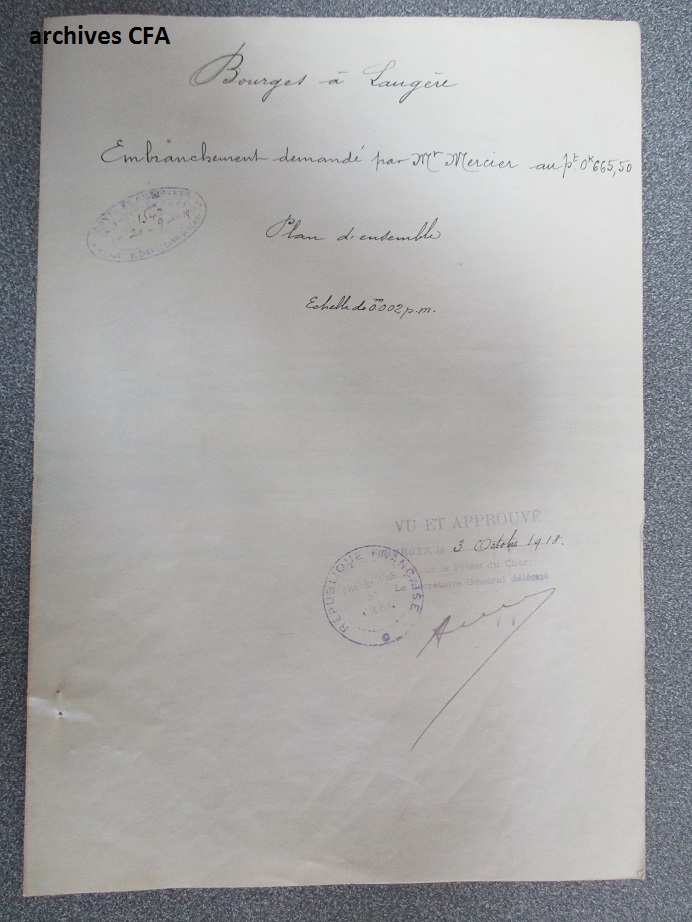

archive CFA

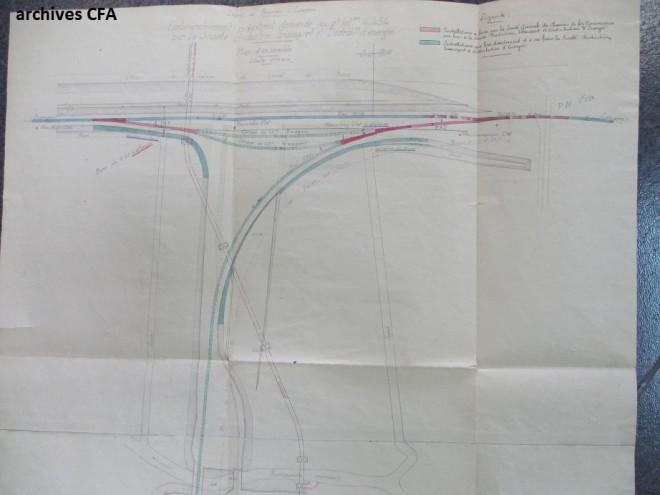

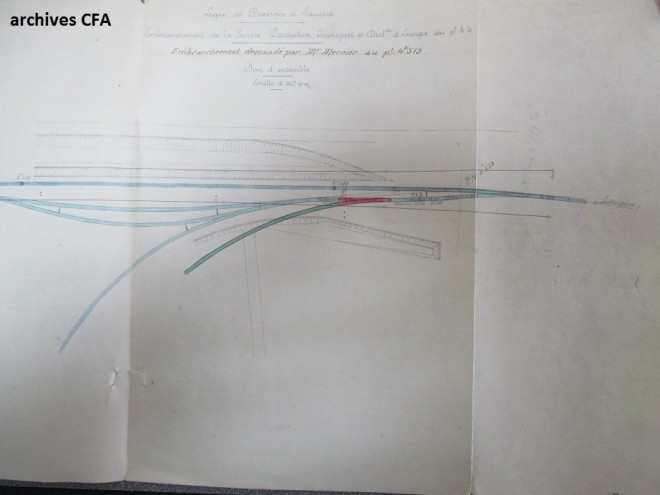

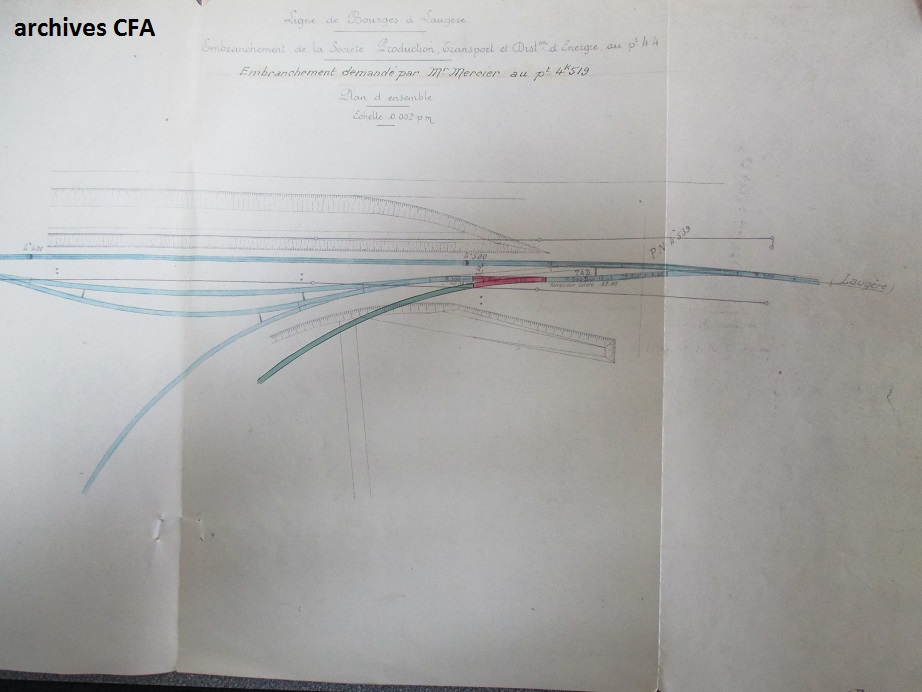

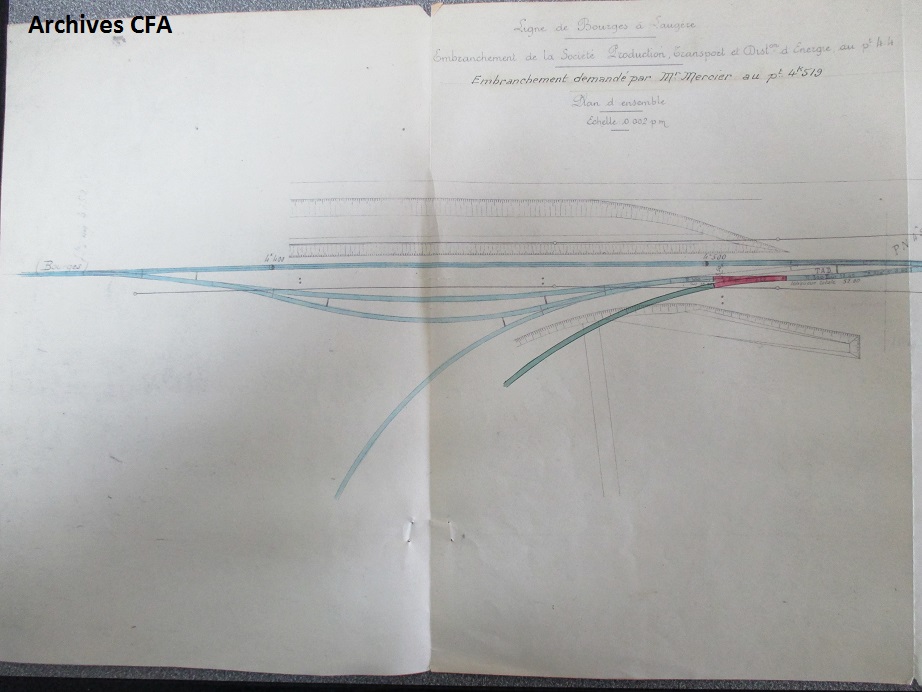

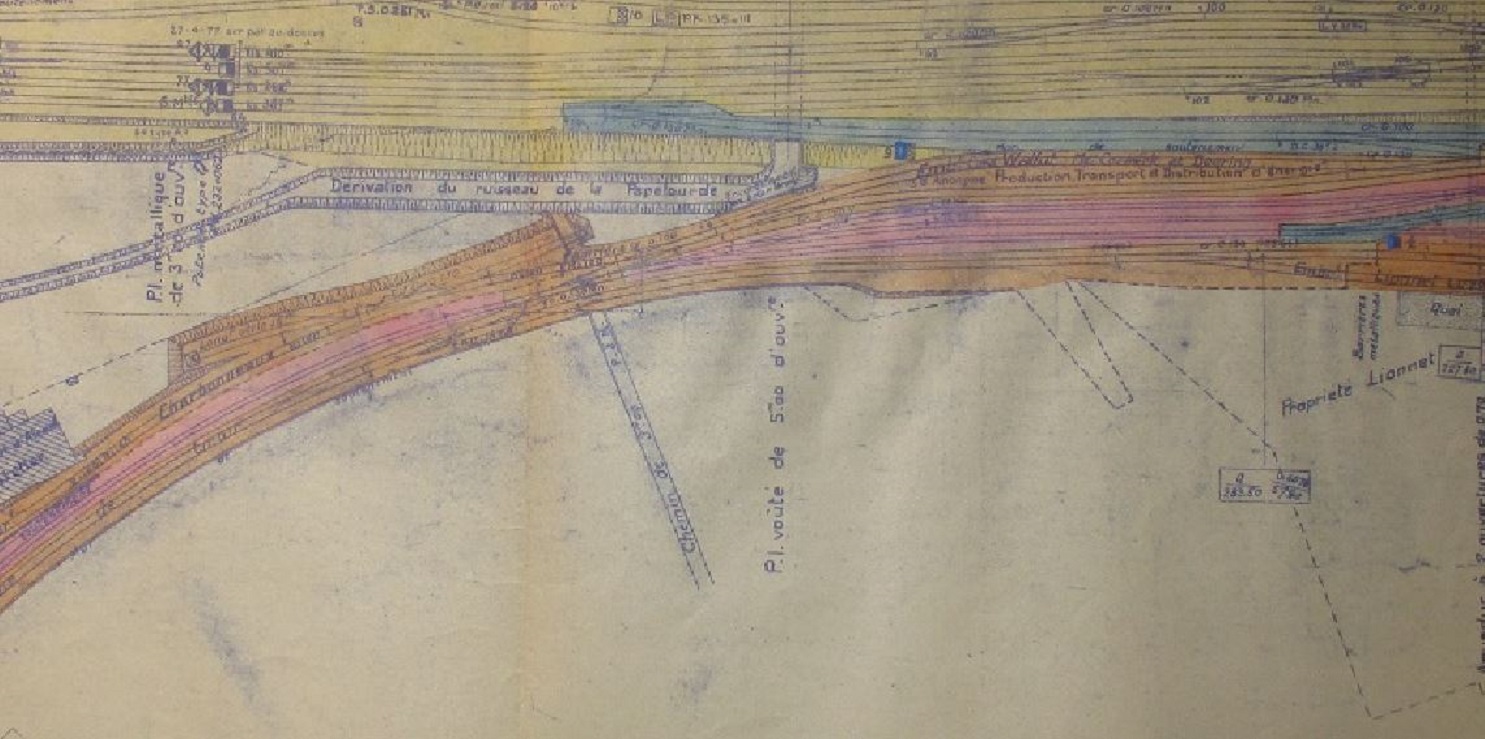

en fait nous avons là un véritable Z métrique permettant en se faufilant entre la VN et un petit dénivelé de transborder par rail des charges lourdes dans les emprises de la société

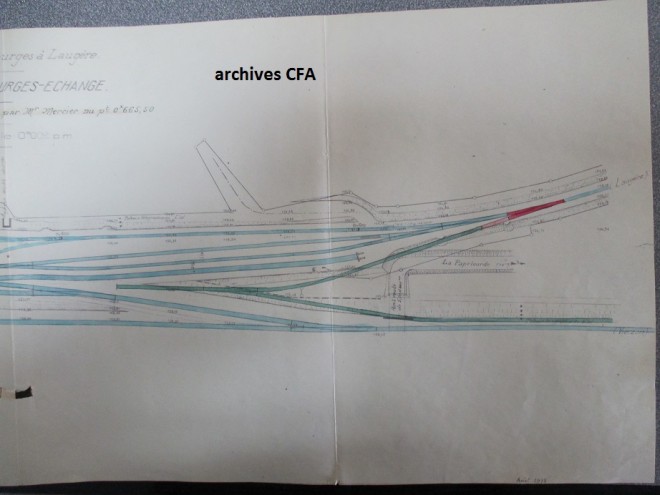

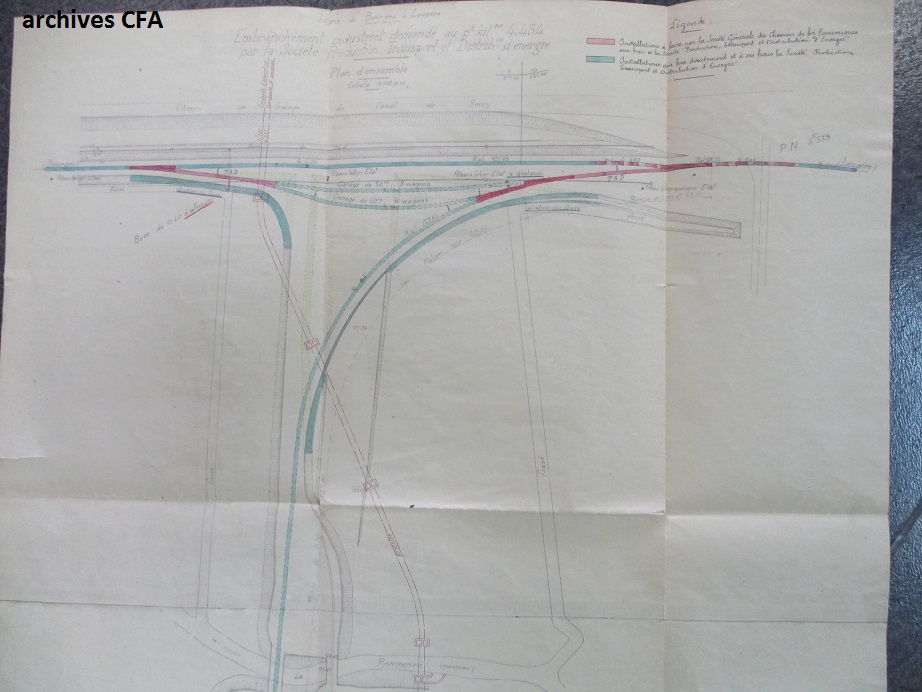

Le plan est inversé volontairement la direction Laugère étant a gauche pour correspondre au plan de la gare de Bourges ci-dessus

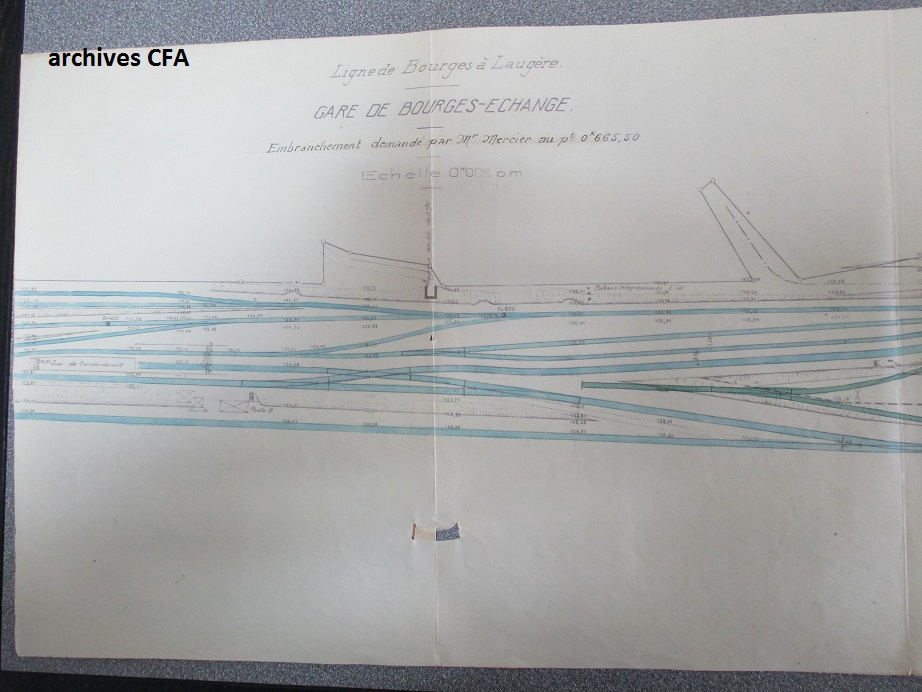

Cette gare échange porte bien son nom ! Tous les cas de figure de transbordement y étant prévu ! Je comprends mieux l'étude de ce cas par les écoles d'ingénieurs de l'époque.

De telles infrastructures à la SE ont t'elles payés ? Rien n'est moins sur alors que l'on ne trouve aucune trace d'embranchement vers l'usine de Mazières et ses 410 employés qui justifierait de telles installations dont
rappelons nous une grande partie de l'activité était la "production ferroviaire fixe" notamment pour le compte de la SACM.

[Tirefond]

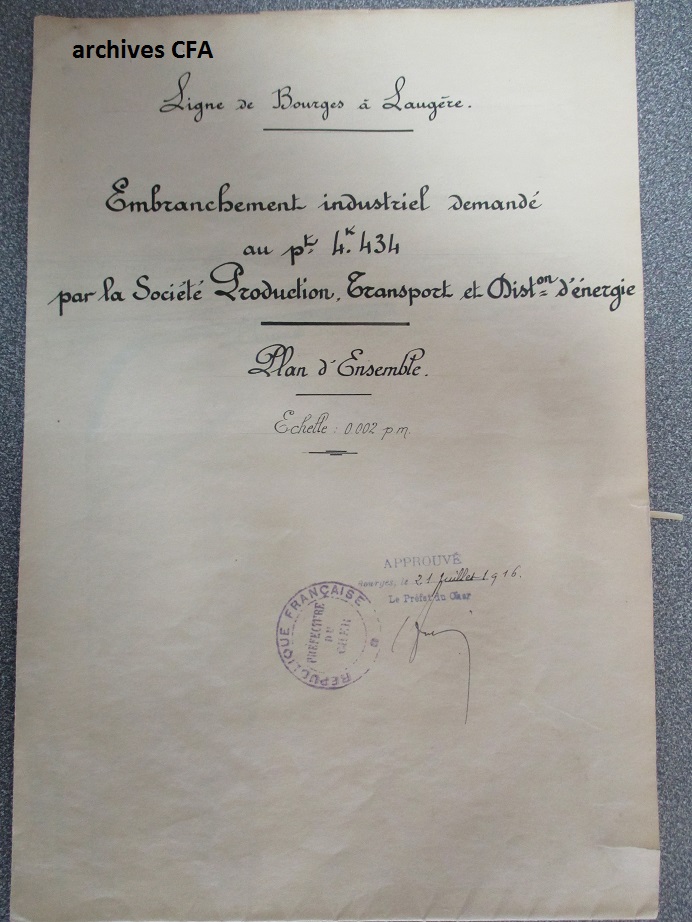

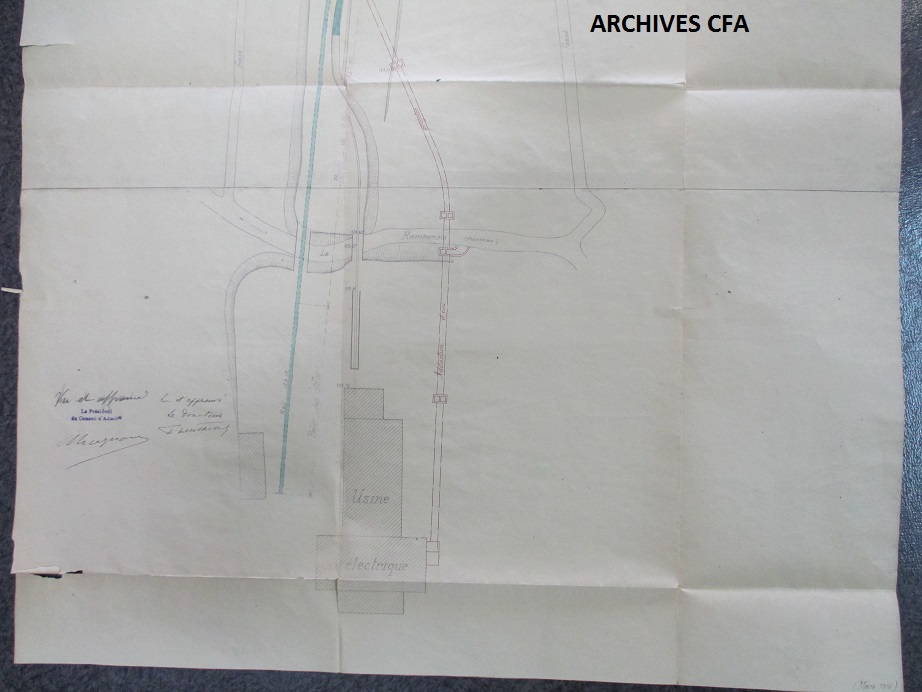

Comme quoi je ne m'étais pas trompé sur l'EP de l'usine électrique du quartier de Bourges-Mazières. Mais je n'imaginais pas les voies d'évitement qui l'accompagnaient. Ont-elles été vraiment réalisées ? Car, comme le dit le plan, c'est une "demande" de l'entrepreneur qui a très bien pu ne pas être suivie d'effet. Mystère.
*************************
Je vais revenir sur deux CPA montrées dans ce fil, qui m'intriguent.
La première :
Elle est localisée à St Amand-Orval Echange.

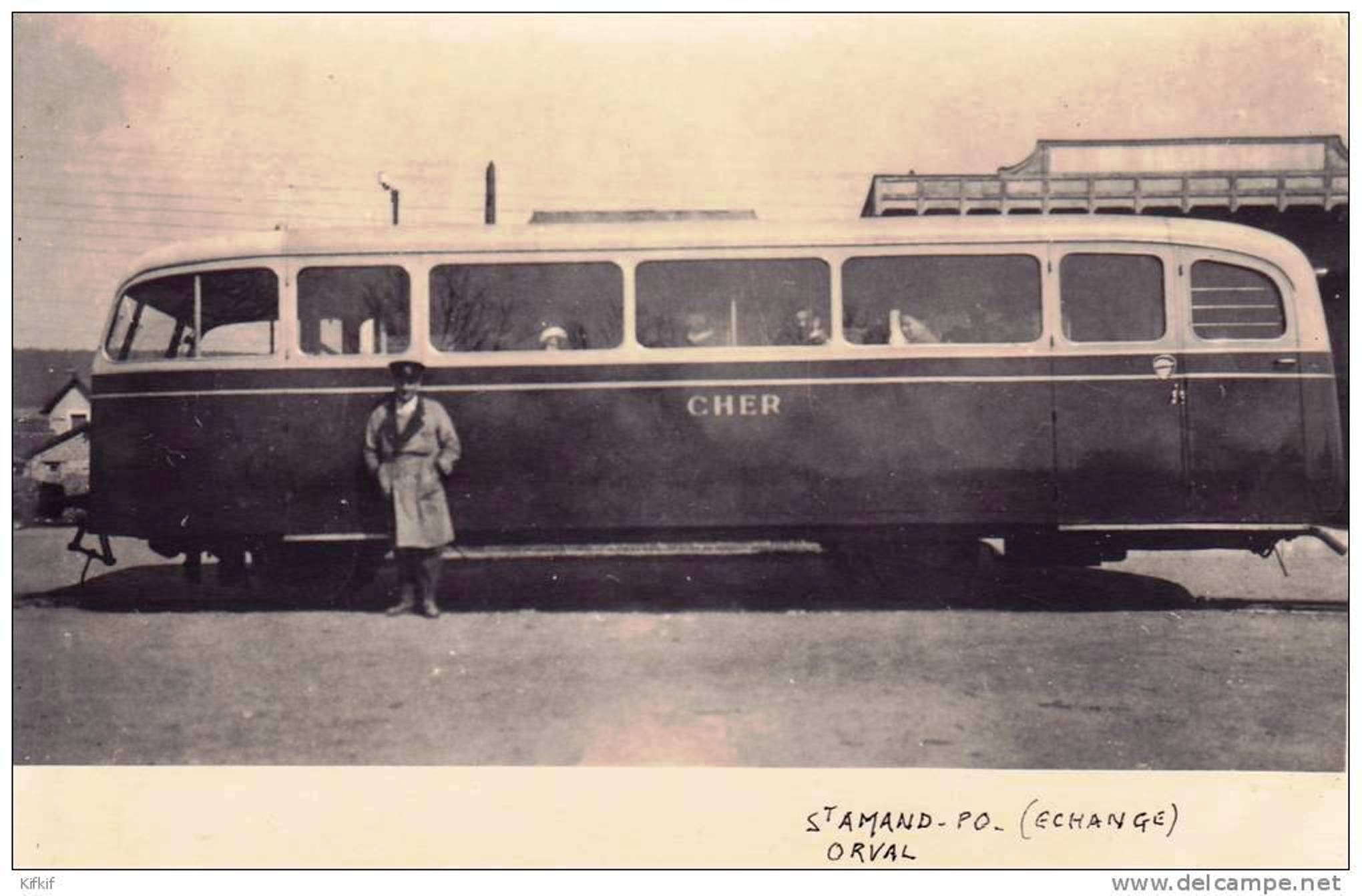

G.LAPLANCHE COLLECTION PEREVE.

A mon avis c'est une localisation erronée.
Pourquoi, me direz vous :
- Parce que, même si on est manifestement dans une station, la voie est noyée dans la terre de la cour et semble rectiligne;
- Parce que l'abri qui se trouve derrière est en béton.
Or, comme le montre cette PVA de 1947, donc lors des dernières années de fonctionnement de la SE Cher, les voies de St Amand-Orval Echange sont en courbe et loin d'être noyées dans le sol.

Géoportail - PVA 1947.

De plus, l'abri en béton, dont le nom de la station dans le cartouche a disparu, et c'est bien dommage car la localisation serait évidente, n'a certainement jamais existé ni à St Amand-Orval Echange ni à St Amand-Ville.
En effet j'ai photographié en 2014 ce qui restait de cet abri et ça n'avait rien à voir avec un abri en béton. Il est pourvu d'un toit à deux pentes inversées car il se compose de deux petits abris jumelés ouvrant chacun sur une des deux voies longeant le quai central, comme c'est visible sur la PVA.
J'ai mis en ligne ces photos page 4 de ce fil, dans mon récit de la traversée de St Amand par la SE. En re-voici un exemplaire :

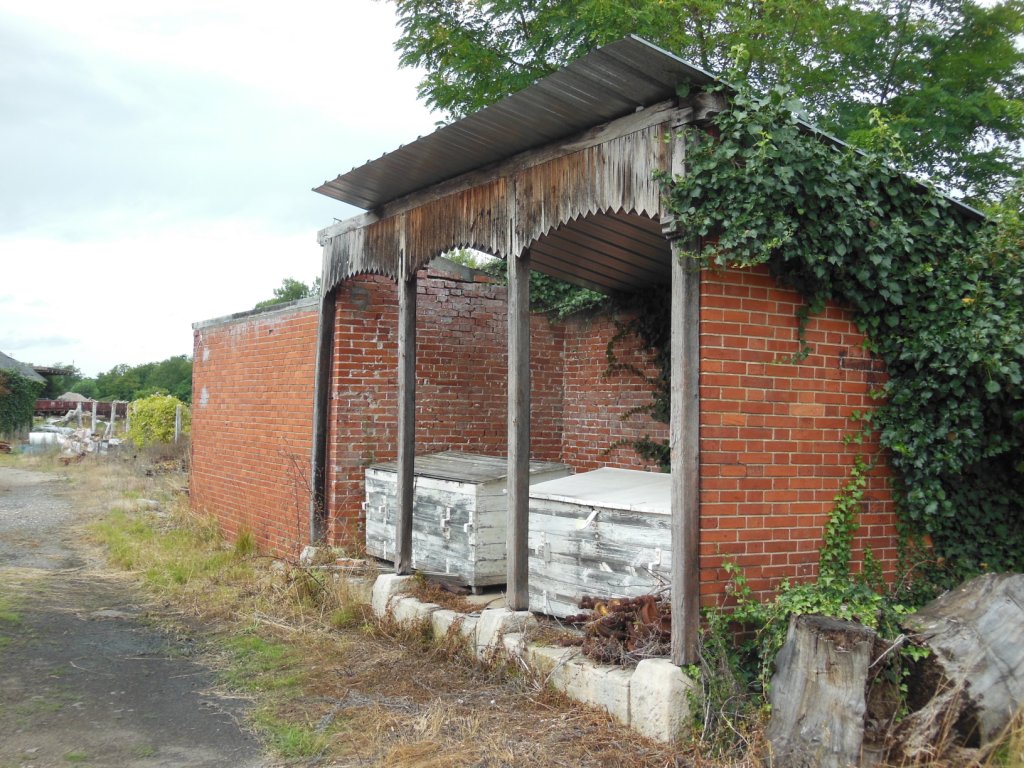

Abri Se du Cher à St Amand-Orval Echange en 2014.

Visiblement, il date quasiment des origines de la SE.
Conclusion : pour moi, le beau cliché de l'autorail en gare avec ses passagers prêts au départ n'est pas pris à St Amand-Orval Echange mais dans une autre station, certainement berrichonne, car ce style d'abri en béton ne semble pas inconnu dans la région. On en voit un modèle approchant en gare de Sancerre-PO.

La deuxième CPA, mise en ligne par Diabolo au moment où je parlais de Bourges-Echange est censée, je pense, bien que non localisée, illustrer cet endroit.

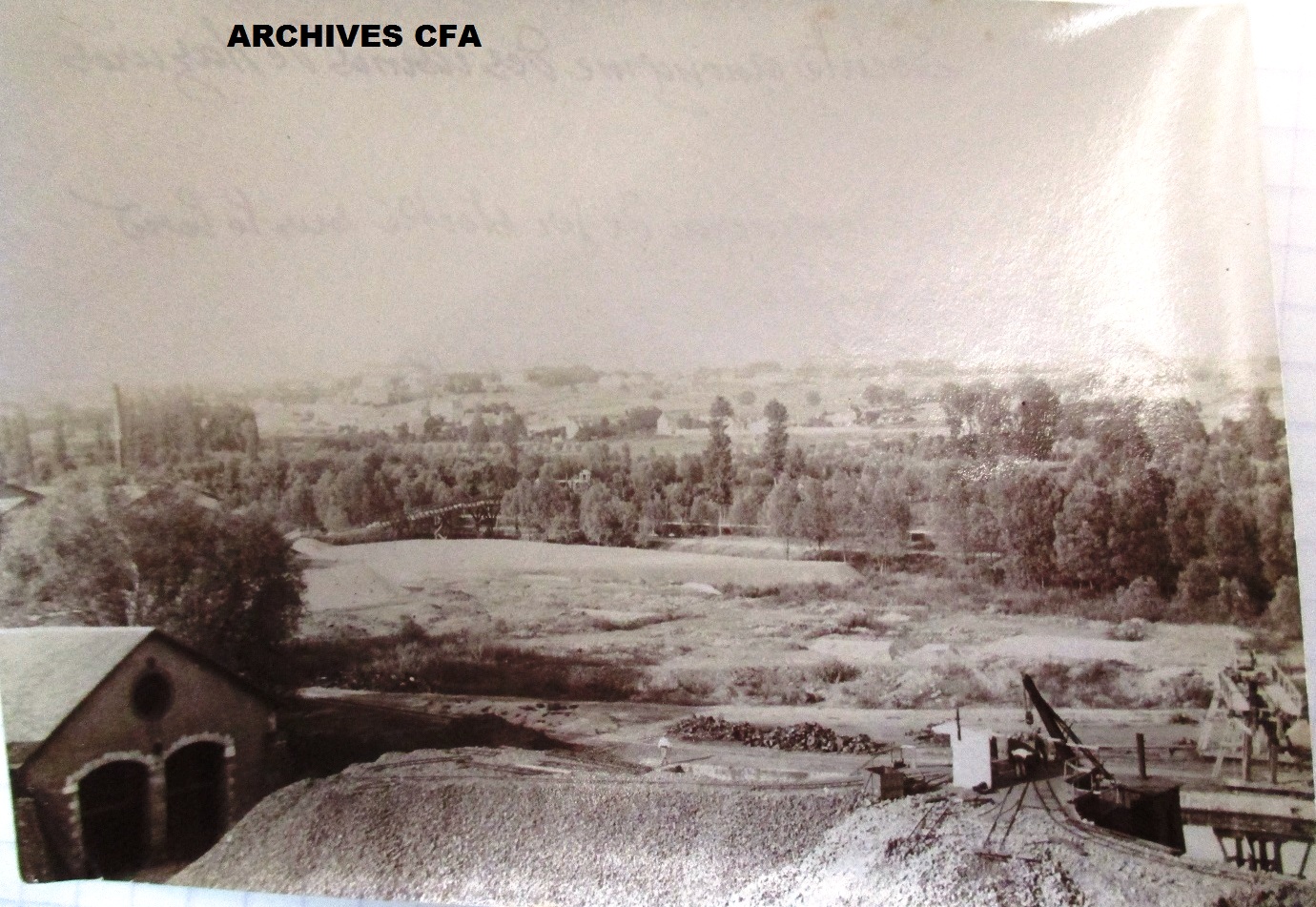

En effet, on pourrait penser que la vue est prise du plateau des voies PO et plonge sur le faisceau SE en contre-bas avec vue sur la remise et, dans le lointain, sur la campagne qui n'est pas encore bâtie mais traversée par ce qui semble être un canal...

Et bien je ne crois pas non plus que ce soit le cas, pour deux raisons :
La remise possède deux voies ce qui ne semble pas le cas de la remise SE de Bourges-Echange, et surtout elle est bâtie dans un style qui me fait d'avantage penser aux CFD qu'à la SE dont nous avons vu en de multiples exemples que c'était des bâtiments à charpente de bois apparente, les espaces entre piliers étant comblés de briques.
De plus, que vient faire ce chantier, qui semble charbonnier, au premier plan, et qui parait boucher l'accès à la remise ?

A mon avis, la vérité est ailleurs...

[Beyer-Garrat]

Concernant la photo supposé de Saint Amand Orval rien de mon coté non plus.
Bien que des indications de lieu et de date figure bien souvent de la main de mr Péreve au dos des photos j'y ai remarqué quelques erreurs bien souvent sur des clichés provenant d'autres auteurs et intégré a la collection.
l'erreur de lieu est tout a plausible

Tout au plus deux remarques sur le lieux, je n'ai jamais vu un abri béton de ce type dans des gares intermédiaire du SE Cher , et la taille du cartouche au fronton suggère un nom long peut être Saint Amand Montrond ?

Par contre cette photo recèle un autre mystère sur lequel j'aurais bientôt l'occasion de revenir

[3DMetrique]

En traitant la photo, on arrive à faire apparaître des glyphes au fronton, mais il faut interpréter...

[sirius18]

Je reviens de 2 semaines dans le "Six-Six", et découvre toutes ces pages passionnantes; bravo pour tout ce boulot! La chance fait que de nombreuses vues de matériel SE en gare de Bourges soient disponibles; par contre, je ne connaissais pas celles du Prado.

J'ai le plan des imbrications de voies de service PO/SE, mais étais loin d'imaginer cette complexe installation d'estacades à 3 niveaux; effectivement, ça serait chouette en modélisation.

Le parcours de la Guerche à Argent est-il envisagé?

[Tirefond]

@ Sirius 18 : Merci pour les appréciations.
Argent à La Guerche n'est pas dans mes projets mais je crois que, côté archéologie ferroviaire sur PME, le Cher n' a pas trop à se plaindre :
- 3Dmétrique a bien balayé les gares d'Argent à La Guerche, justement, puis jusqu'à Sancoins et Chateaumeillant, p1 à 3 de ce fil;
- J'ai personnellement décrit en détail, je crois, la traversée de St Amand-Montrond, p3 et 4;
- Puis la ligne de St Amand à St Florent avec diverses discussions de divers intervenants et des contributions précieuses de Beyer-Garrat et Diabolo, p5 à 12;
- Et maintenant Laugère-Bourges avec, aussi, une grosse participation documentaire de Beyer-Garrat et Diabolo ainsi que des interventions judicieuses d'autres intervenants (qu'ils m'excusent de ne pas les citer tous...).
- Les coins de Veaugues, Sancerre, St Satur, Beffes ont été bien explorés aussi, n'est-ce pas ?
Et il y a également un fil sur les EC du Cher...
C'est pas mal pour un seul département, je trouve. Si on était dans l'édition, on pourrait en faire un joli bouquin

Allez deux petites dernières :

St Amand - Pont de la SE vu depuis l'arche du pont routier, avec petite animation...

Et toute petite vignette prise, parait-il, sur la SE Cher, sans autre détail.

159 - SE Cher th - Copie.jpg (7.87 Kio) Vu 5313 fois

A bientôt, si vous le voulez bien...

[Storm]

Ta dernière vignette me fait plus penser à de la VN: voir l'écartement de la voie au premier plan qui semble fort large et les deux "cornes" sur l'autorail qui pourraient bien être des pseudo tampons servant de protection à la carrosserie en cas d'accostage imprévu L'engin me fait plus penser à un Floirat meme si ça ne doit pas en etre un

[Beyer-Garrat]

Je le pense aussi

Juste pour le fun prototype Renault d'un des premiers autorails essayés par le réseau du Cher :

18 - Premier Autorail Renault (Prototype) SE Cher.

A noter la déco type métropolitain

[Storm]

En plus, mais là on entre dans de la supposition vu la qualité de l'image, on voit des "mats" en arrière plan qui me font penser aux centre de communication au sud ouest d'Issoudun

[Beyer-Garrat]

Elles n’existaient pas a l'époque il y avait juste l'installation de l'armée.

[Storm]

Oui mais cette base date d'avant 40 de mémoire Comment etait ce champ d'antennes à l'origine? Je ne sais pas si ça a tellement évolué

[Beyer-Garrat]

1950 exactement https://fr.wikipedia.org/wiki/%C3%89metteur_d%27Issoudun#Historique

Avant guerre c'était les antennes d'Allouis qui émettaient en grandes ondes et ondes courtes Ceci étant dit les énormes antennes (ALLISS de leur petit nom) de Saint Aoustrille sur la droite en quittant Issoudun sont une horreur !

[rms olympic]

La photo en cartouche des deux autorails est celle de deux engins Verney, réalisés par équipements sur rails de deux autobus LP. Le Mamers à St Calais avait eu livrés vers 1948/49 : deux compositions de deux autorails accouplés deux à deux; l'un servant à la traction dans un sens, l'autre, comme remorque et "inversement" dans l'autre sens. Deux des quatre autobus sur rails ont été préservés à la Transvap.
La vue est prise ici à la gare de Thorigné sur Dué (section de St Calais). La voie de droite est celle de St Calais, avec les deux autorails et celle de gauche l'ex ligne vers Connérré, reprise par le M St C, jusqu'à Montmirail- Mellay...

D'autres "couplages" d'autobus sur rails, du même modèle et du même constructeur ont circulé entre 1943 et 1946 sur certaines lignes SNCF, coordonnées, mais remises en service provisoirement, faute de pneumatiques et de carburant (NB: certains Verney avaient reçu des gazogènes !).

[Storm]

C'est donc bien de la VN Merci pour les précisions
