Ce train... C'est quoi ? C'est où ?

[Tirefond]

un jeuvTV où il faut appeler pour être tiré au sort et gagner son poids en tirefonds

On reste poli s'il vous plait...

[Storm]

[dufi78]

Bonjour,

Ce train... C'est quoi ? c'est où ?
Coupure de presse trouvée dans une archive personnelle non légendée... pour tête chercheuse.
Merci de votre aide.

[BG1000]

Blanc Misseron ? Tubize ?

[Tyrphon]

Blanc Misseron ? Tubize ?

C'est la même chose sous deux noms différents, suivant le côté de la frontière où on l'achetait !

Oui, ça a bien l'air d'être une Tubize (10t?).

[Storm]

Ca ressemble fort à une Sarthe mais le logo c'est quoi

[dufi78]

Bonjour

C’est bien le logo qui est la clé de l’énigme
Il se pourrait qu’on doive chercher aux Pays-Bas… ou ailleurs (Java… )

[Nicolas Novel-Catin]

Tramways de Saint-Etienne ? Il y avait une telle ceinture en "logo".

[Patrick ze rabbit Deludin]

Si ça peut aider, mais ne recommencez pas, bande de petit chenapan à lui tout seul !

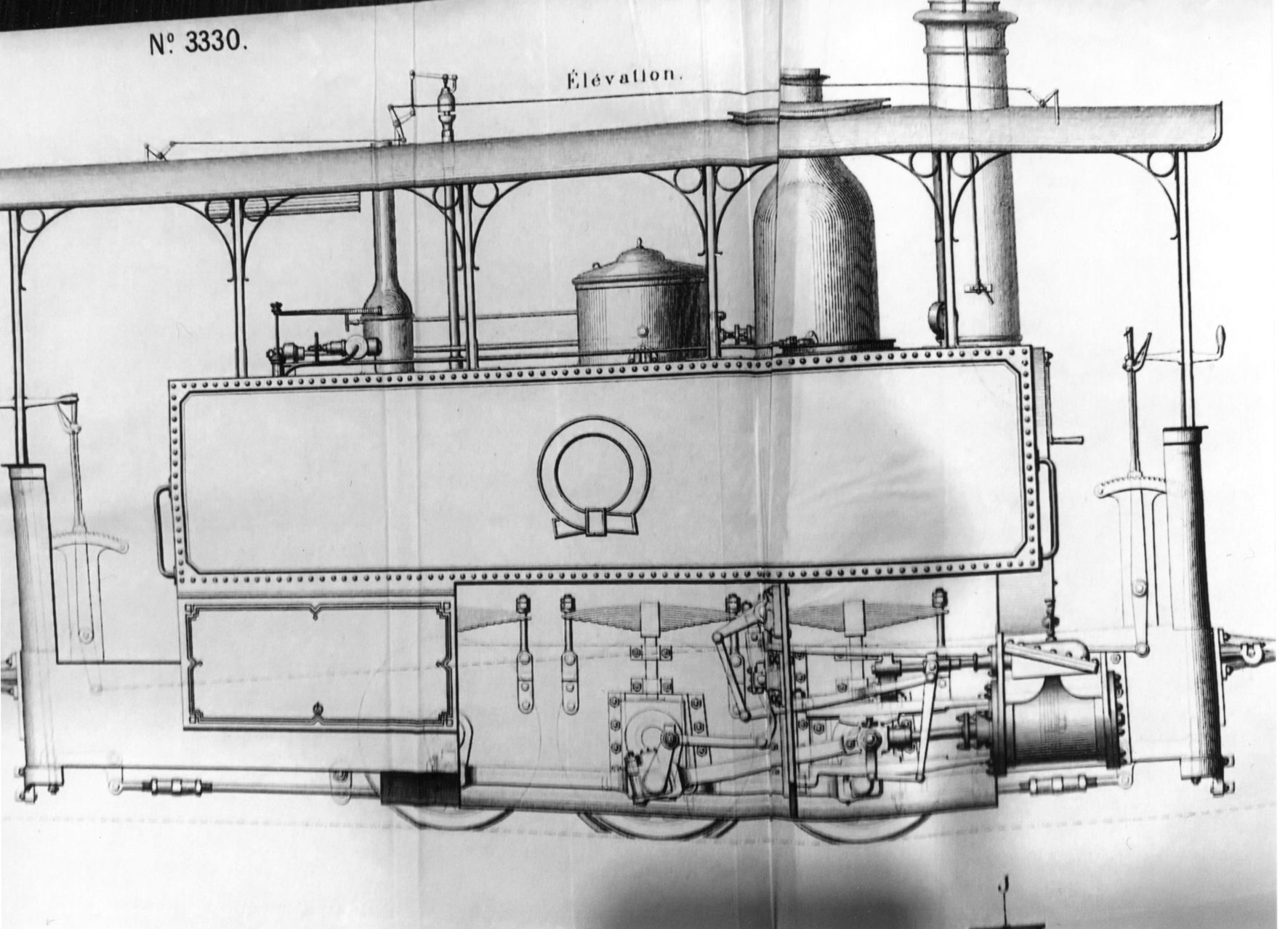

Je ne garantis pas la longueur, je me suis fié aux ronds du logo que j'ai supposé parfaitement ronds pour rectifier sommairement les déformations.
Par contre, je ne peux pas compléter ce qui manque.

Je suis surpris par le gigantesque porte-à-faux arrière ! Ça devrait aider pour identifié l'engin.
Parce que, évidemment, cette loco ne me dit rien, mais il n'y a que les locos des dessins animés qui causent .

[Storm]

Le porte à faux semble normal pour une Blanc Misseron du même type que les "Sarthe"

[chef de gare]

Cela ressemble bigrement à un projet pour la Sarthe des années 1880...

[BG1000]

https://patrimoine.museedelaporte.be/?p=1755

[Tyrphon]

Non, ce n'est pas une "Sarthe" (plateformes plus grandes, porte à faux plus important...). C'est un modèle plus lourd et plus long.

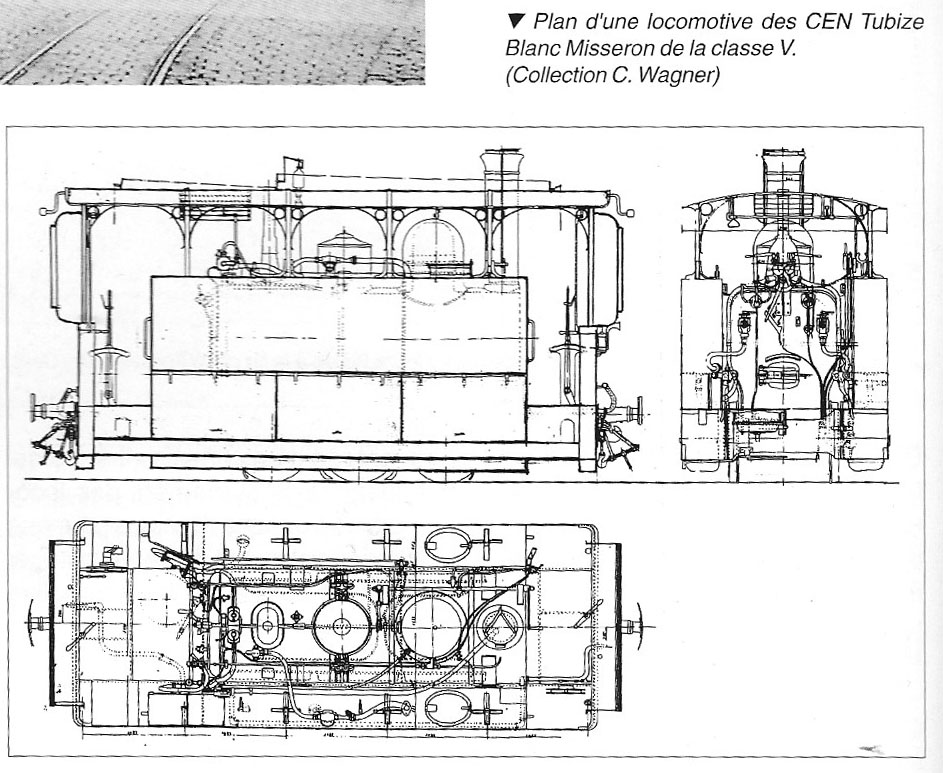

Je me suis plongé dans les articles de Claude Wagner publiés dans la revue de la FACS. Il distingue 5 classes pour les Tubize ayant roulé en France. Le dessin correspond assez bien à la classe V, livrée aux CF du Périgord, aux CEN Isère Grenoble-Veurey, aux CEN Armentières-Halluin et ST Amand-Hellemmes et aux Tramways Bretons

.

Tout ne correspond pas, mais il y a certainement eu des variantes, et le dessin ne présente sans doute qu'un projet.

[Patrick ze rabbit Deludin]

Les "bicabines", vaste sujet, je viens de m'y frotter pour un projet farfelu...

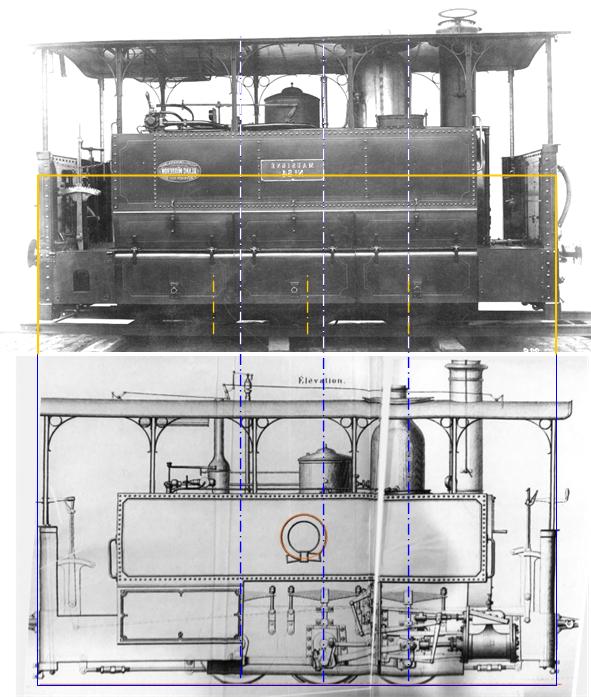

Comparaison avec la photo du musée, que j'ai éclaircie et "retournée" pour l'occasion :

L'entraxe des roues et le porte-à-faux ne correspondent pas.
De plus il semble s'agir de ce que j'appelle une "locomotive couverte" et pas une vraie bicabine, car il n'y a pas de commandes à l'avant (pas de "levier de frein à main", bien visible).

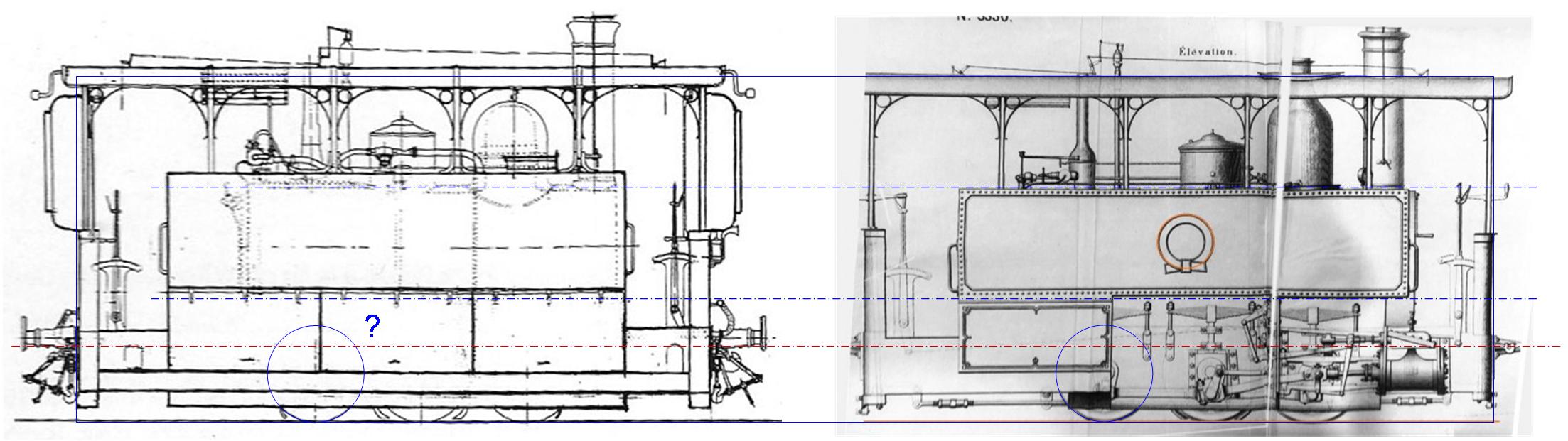

la Tubize à Tyrphon est plus proche :

Mais attention, car je compare avec mon bidouillage , qui semble disproportionné entre hauteur et longueur (pourtant le rond est rond), mais surtout dont la longueur est inconnue, donc pas forcément inscrite dans le même rectangle que les autres machines comme je l'ai fait.

[Patrick ze rabbit Deludin]

Je viens de vérifier grâce au Ø des roues, car leur tracé entier apparaît sur le dessin d'origine.
Et mon bidouillage correspond.

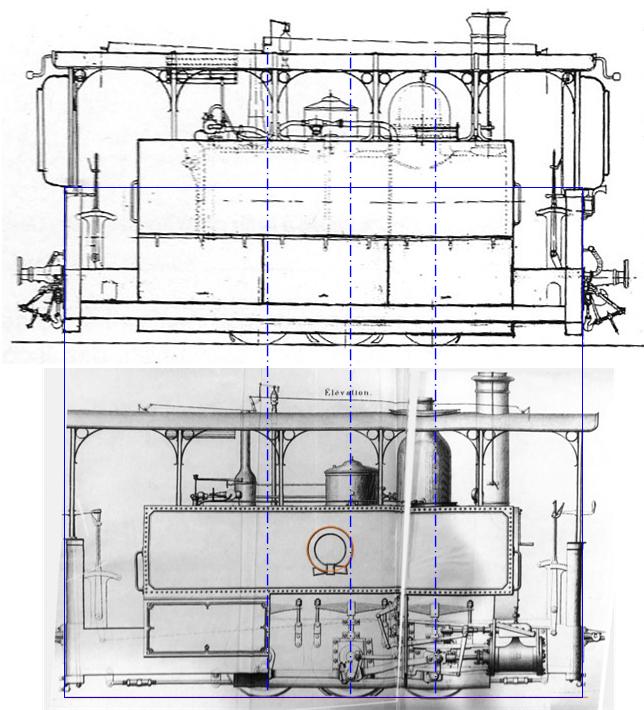

Toutes ces locos avaient à peu près les mêmes roues, donc, en conservant la taille respective des dessins ci-dessus :

Pas trop mal ...

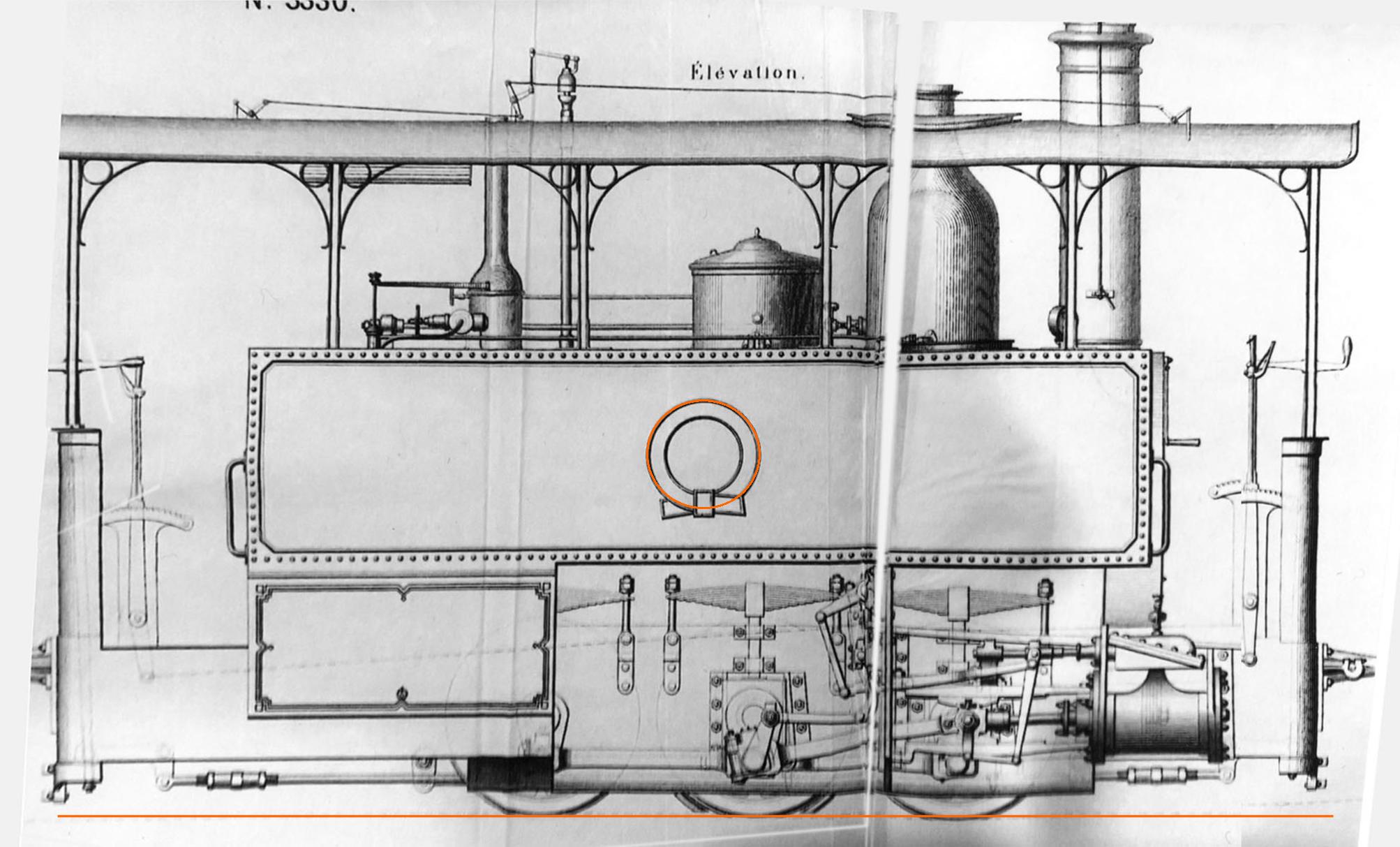

Ce qui m'étonne maintenant, c'est la différence de hauteur des tampons (le trait rouge).
