Ponts levis dans les chemins de fer, ça existe!

[bzh44]

Une manière très originale et usitée qu'en Australie dans le Queensland : Voies en cisaillement par pont levis :




La voie directe électrifiée appartient au NCL (North Cost line) à l'écartement de 1,067 m (3 ft 6 in), la voie empruntant le pont levis appartient au réseau sucrier privé SLG à l'écartement de 0,610 (2 ft).

Cette technique unique est utilisée pour ne pas imposer de restriction de vitesse aux trains à grande vitesse du NCL, 160 km/h en quasi VM. Ces "Tilt Trains" sont parmi les plus rapide d'Australie.

phpBB [video]

Impressionnant non?

Références : http://www.amusingplanet.com/2016/08/un ... ng-in.html

[FRANCOIS19]

Un dispositif semblable a été prévu sur le réseau des Chanteraines pour le croisement CFC miniature (voie de 7"1/4) voie de 60...

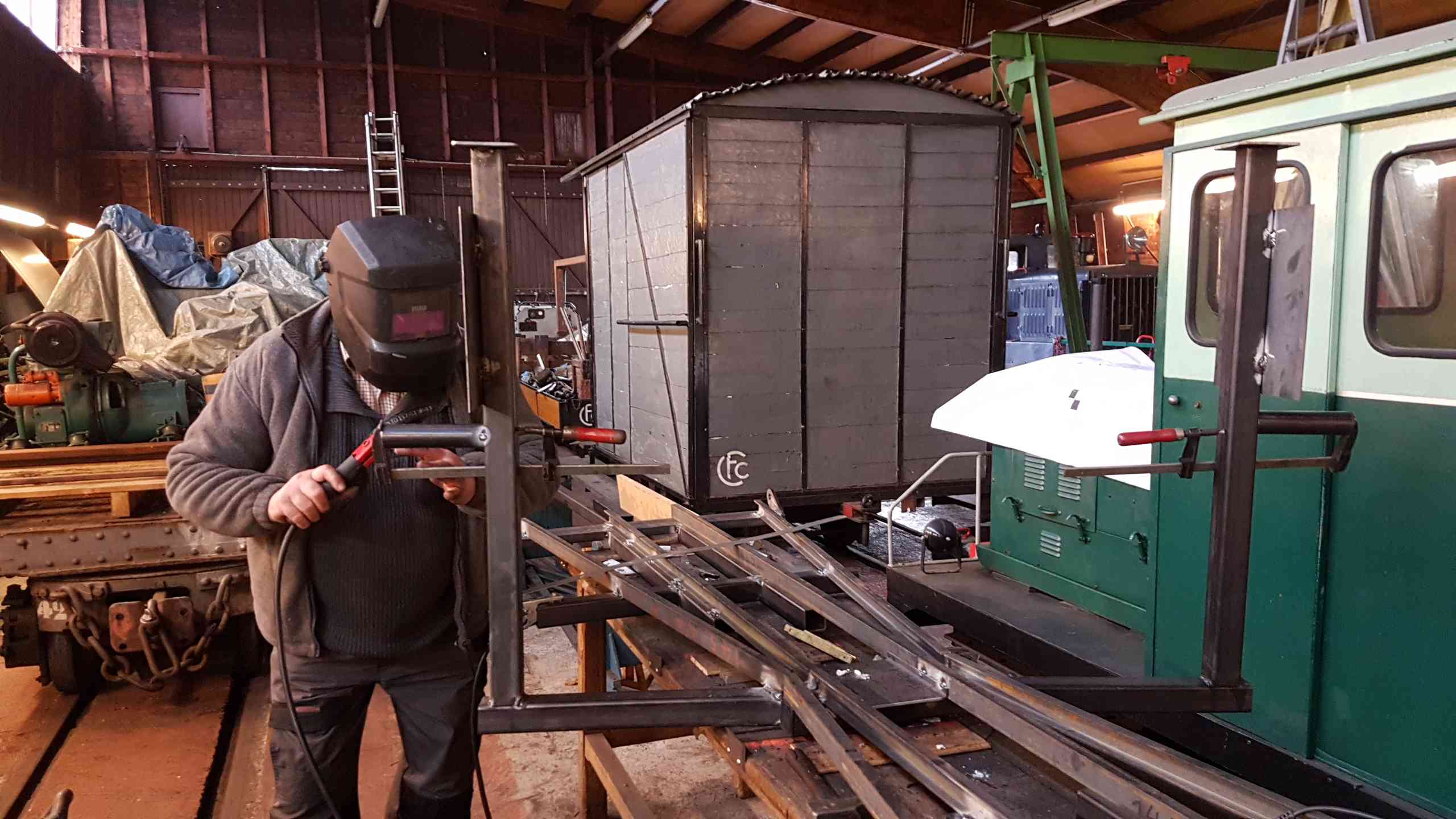

Les éléments du pont levis supportant la voie de 7"1/4 en construction

mais celui-ci ne sera pas motorisé

[sirius18]

On en apprend tous les jours! J'imagine que le franchissement par la loco jaune se fait à vitesse réduite?

[bzh44]

Pas tant que ça, pour avoir vu d'autres video sur ce sujet je dirais une quarantaine trentaine de km/h en HLP, légèrement moins à pleine charge.

En amont du pont levis se trouve un système de déraillement couplé au fonctionnement du pont, si un convoi se présente alors que le pont est levé on envoie le convoi dans les choux.... enfin je veux dire dans la canne à sucre.

[bzh44]

Bon c'est peut-être un peu moins que ça.

phpBB [video]

Au passage on peut voir ce que donne un vrai train de fret en quasi VM, sans parler de l'express voyageur!

[rail1435]

Pas tant que ça, pour avoir vu d'autres video sur ce sujet je dirais une quarantaine trentaine de km/h en HLP, légèrement moins à pleine charge.

En amont du pont levis se trouve un système de déraillement couplé au fonctionnement du pont, si un convoi se présente alors que le pont est levé on envoie le convoi dans les choux.... enfin je veux dire dans la canne à sucre.

J'imagine qu'il y a aussi un système de blocage de la voie normale (1067 en cette province d'Australie) lorsque le pont est baissé.

[bzh44]

D'après ce que j'ai compris il y a pour la ligne des NCL une protection par feux rouge, ce que l'on appellerait un "carré" chez nous. Dans la pratique s'il y a un trafic sur plusieurs cantons en amont ou en aval du point de croissement sur la ligne NCL le pont levis ne peut pas s'abaisser même si un convoi de canne à sucre se présente et s'il insiste... pan dans les choux. Pour la ligne NCL il n'y a pas de protection par déraillement, heureusement pour les voyageurs.

On peut imaginer qu'un système comme cela en France serait probablement pas accepté par la SNCF. Enfin je crois...

[hektor]

Ca doit etre amusant a maquetter.

[YVES]

Ce système a été utilisé par les chemins de fer de campagne, à la belle époque et pendant la première guerre mondiale.
Un film d'archive montrait même son utilisation par l'armée russe.

[BG1000]

Bonjour

Il y a dans le même ordre d'idées

• L'accès à Wildenrath se faisant par un pont mobile pour ne pas couper la voie d'essais.
• Les passages à Niveau de la ligne Feurs à Panissière et pour cause!
• A voelklinger huette il y avait des locomotives à gabarit réduit pour passer sous les ponts.
• Nottons également les nombreux ponts levants sur les canaux et dans les ports mêlant traffic routier, tram et train ...

BG

[pelican]

D'après ce que j'ai compris il y a pour la ligne des NCL une protection par feux rouge, ce que l'on appellerait un "carré" chez nous. Dans la pratique s'il y a un trafic sur plusieurs cantons en amont ou en aval du point de croissement sur la ligne NCL le pont levis ne peut pas s'abaisser même si un convoi de canne à sucre se présente et s'il insiste... pan dans les choux. Pour la ligne NCL il n'y a pas de protection par déraillement, heureusement pour les voyageurs.

On peut imaginer qu'un système comme cela en France serait probablement pas accepté par la SNCF. Enfin je crois...

je suppose aussi que le pont levis doit être assez léger pour ne pas provoquer de dégâts si jamais un convoi le percute lors d'une dérive ou une panne du système ???

[L'Amiral]

Il y a aussi un vestige de Pont Levis, franchissant l'ancien canal de Chichester (GB). Ce devait être pour un secondaire car il est franchement "léger". Malheureusement je ne trouve pas de photo dans mes albums.

Il y en a une sur ce site :
http://chichestercanal.org.uk/about-chi ... l-history/

et celui-ci : https://www.google.fr/search?q=chichest ... z3Laarz8oM:

Pour info, l'association de restauration du canal est vraiment hyper-sympa.

[bzh44]

Plus archaïque :
