Bogie moteur Hom BD-Concept

[Beyer-Garrat]

Cet artisan basé en Haute Savoie commercialise quelques accessoires et depuis peu des bogies moteurs .Conçus en 3D et imprimé en résine y compris les pignons et vsf
ils sont commercialisés par LR Modélisme.

Il existe une version Hom dont voici la notice :

notice-bogies-moteurs.pdf

(2.01 Mio) Téléchargé 130 fois

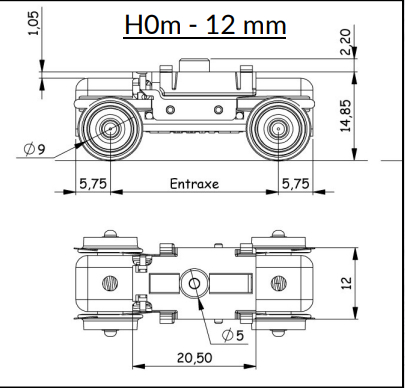

Entraxe de 28mm roue diamètre 9mm

Bogie Hom BD Concept.jpg (60.01 Kio) Vu 18299 fois

[BG1000]

https://bd-concepts.fr/notices/

[Z105]

Bonjour,

A priori intéressant, surtout si on peut monter les roues de 10,5 qui s'approchent à l'échelle des 950 mm des Z100.
Il faudrait que l'entr'axe soit de 23 mm et ça c'est pas gagné.
Les bogies Halling ont un entraxe plus intéressant (24 mm si j'ai bonne mémoire) mais de petites roues.
Reste à savoir si ça peut tirer ma rame constituée de 2 Z100, 1 ZR et une (pseudo) voiture Nord.
A minima 2 Z100, comme hors saison.
Quelqu'un a une expérience de ces BD Concepts?

Bien cordialement,

[Patrick ze rabbit Deludin]

Pas d'expérience sur ce bogie, j'ai des Halling à revendre !

Justement, Halling a des roues de Ø 10 mm dans son catalogue de pièces détachées :
https://shop.ferro-train.com/HallingSho ... TH-RAD-100
Il existe même des bogies complets de 24 mm d'empattement avec prise de courant et transmission (mais sans moteur : transmission par cardan et moteur déporté, à acheter à part) :

https://shop.ferro-train.com/HallingSho ... DG-240-H0M
Les flancs de bogie sont généralement juste décoratifs.

[Beyer-Garrat]

Bonjour et bienvenu sur PME Z105

Ce qui m'inquiète le plus sur ces nouveau bogies c'est la généralisation des pignons et vsf en résine je n'ai pas encore vu ou lu de retours d'expériences
sur cette utilisations. A voir

Pour la motorisation il ne devrait ne pas y avoir de problèmes la seule contrainte comme le dit Patrick est l'utilisation d'un cardan et d'un moteur central qu'il te faut
encastrer dans le plancher de ta motrice.

[Z105]

Merci pour ces informations.
Par contre comment se fait la liaison du bogie au châssis?
Le Bogie tourne-t-il dans un cercle découpé dans le châssis, retenu et guidé par les deux pièces que j'ai cerclé sur la vue attachée.

Bien cordialement,

Bogie à motoriser Halling.jpg (46.92 Kio) Vu 17982 fois

[Beyer-Garrat]

Oui c'est cela. (voir nouvelle notice utilisation)

https://bd-concepts.fr/wp-content/uploads/2024/08/notice-bogies-moteurs.pdf

[Patrick ze rabbit Deludin]

La fixation et la rotation du bogie BD-Concept sont plus simples que le modèle Halling : un bête axe vertical créé à l'aide d'une vis fournie.

[déjipé]

Bonjour Z105, et bienvenue sur ce forum !
j'ai l'impression qu'on se connait......
Le bogie Halling retient toute mon attention pour les Z 100; bon diamètre de roues et bon empattement, c'est déjà pas mal, la transmission à cardan me convient bien, pour le rotation du bogie, c'est autre chose , mais on peut sûrement la modifier pour la faire par pivotement central.
je ne connaissais pas ce bogie, ca me donne bien envie d'essayer.

[Z105]

Hé oui, on se connait déjipé!

Les roues des BD Concepts sont encore plus proches avec 10,5 de diamètre.
Outre le pivot ce bogie a aussi un autre avantage la présence d'ergot latéraux bien pratique pour fixer des flancs de bogie que je me verrai bien commander à quelqu'un.
Tu devines qui?
Le mauvais point est l'entraxe de 28 mm.
Mais pour le moment je suis à 27,5 avec le châssis Zeuke et honnêtement quand je regarde, la faible taille des roues me choque plus que l'entraxe excessif.
Dans nos échanges, BD Concept me dit pouvoir descendre à 26 mm, et peut-être encore plus bas au prix d'un autre système de fixation.
Je viens de lui commander, un bogie moteur 28 mm et un bogie porteur 26 mm, les deux en roues de 9 mm pour ma "bête".
26 mm c'est excessif pour le bogie porteur de la bête (Billard A150), mais cela me permettra de voir ce que cela donne, et au pire je mettrai un petit bogie Tillig.

Amicalement,

[Storm]

Faudrait que je regarde ce qu'il avait fait

Pour le Train Jaune, je n'ai plus de pièces hormis les faut attelage que j'avais fait refaire à la demande d'un certain Déjipé Je me demande si je n'ai pas des roues de 10.5 par contre, je n'ai pas rapatrié mon stock encore pour vérifier mais s'il y a des bandages, il serait possible il serait simple de faire des roues "quivontbien"

[Beyer-Garrat]

Pour clarifier le sujet transfert des messages concernant le T114 ICI

[Beyer-Garrat]

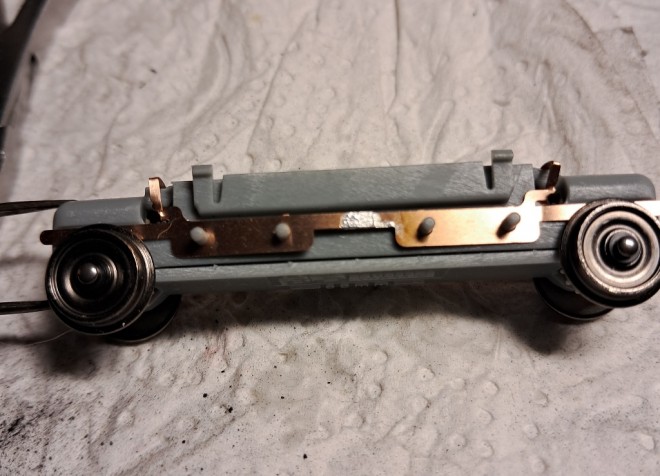

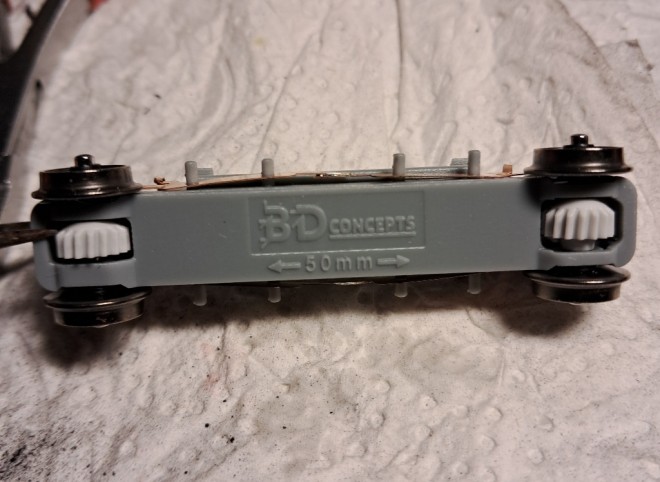

Remontée de post avec les photos d'un des premiers bogie moteur BD Concept du moins pour moi reçu (non ce n'est pas l'horreur de l'Ain )

Les engrenages sont en impression 3D,le montage propre un coreless entraine le tout fonctionnement très correct, peu bruyant ,démarre sous 1,7 volt

[Z105]

Je ne savais pas que BD Concept produisait des ensembles avec un tel empattement.
Cela ne semble pas un bogie car il n’y a pas de pivot mais plutôt destiné à un engin à deux essieux.
Pour quel engin est-il prévu ?

[Beyer-Garrat]

Un bogie moteur selon leur définitions https://bd-concepts.fr/wp-content/uploads/2024/08/notice-bogies-moteurs.pdf

Celui-ci est prévu pour un Dedion ML dont je vous parlerais prochainement
