Moteur 3v en 12v: besoin aide d'un électronicien !

Messagepar augerd » 09 05 2017 à 13:09

bonjour a tous,

depuis pas mal de mois, on cherche les uns et les autres à faire tourner les moteurs 3v (Busch feldbahn par exemple) sur une alim 12v ou DCC...

y'a bien sur la solution radicale et chère du changement de ce moteur par un SB ou Maxon 12v, moins chère par un Nigel 6v... et j'ai découvert récemment un fil du forum Allemand "Schmalspur-Modell" ou un intervenant utilise une solution électronique en gardant le moteur d'origine et un circuit électronique de réduction de voltage avec très peu de de composants: 2 diodes, 2 transistors et 2 résistances #B6

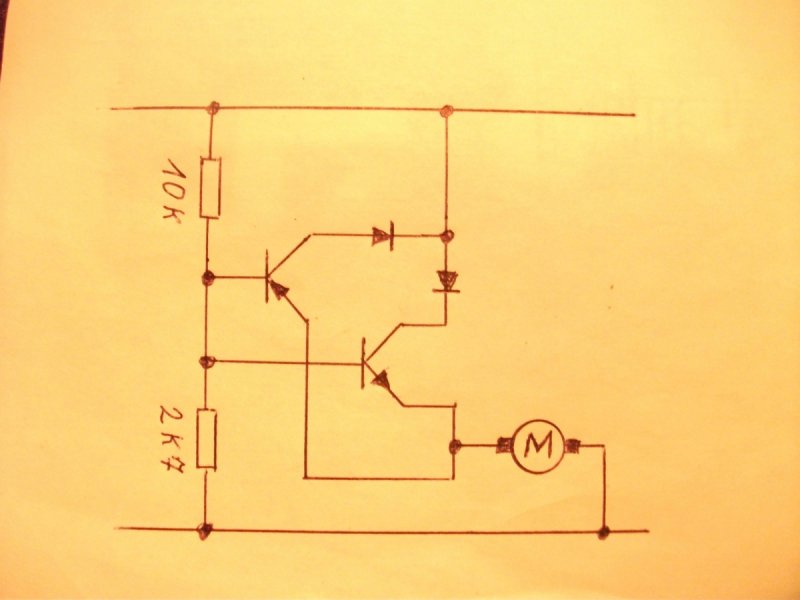

voici le schéma ...



et voici le fil >>> http://www.schmalspur-modell.at/viewtopic.php?t=11179

le problème, c'est qu'il ne donne aucune indication quand au type de transistor utilisé :F9
d’où ma demande d'aide à un de vous ayant beaucoup plus connaissances de la chose :mrgreen:
- résistances: ok pour 10K et 2K7 , bien que ne vois pas pourquoi elles soient de valeurs différentes :rod_siflet
- diodes: de la classique 4001 voir de la schottky hyper rapide pour utilisation en digital
- transistors: pnp et npn ok, mais quel type ???

avec un montage en CMS, cela permettrait de ne pas toucher à la mécanique assez délicate sur ce micro matériel ;)

Dominique :F5
Avatar de l’utilisateur
augerd

Messages: 1416
Enregistré le: 20 06 2006 à 22:46
Localisation: Moulins... au milieu de la France

Re: moteur 3v en 12v: besoin aide d'un électronicien !

Messagepar Zébu » 09 05 2017 à 16:48

Ca ne va pas te donner la réponse mais j'ai vu que CT Elektronic allait sortir un décodeur mini et prévu pour les moteurs sous 3V de l'échelle T.
Si ! Si !
Directeur technique des Saroulmapoul
Great Officer of CQFD
Avatar de l’utilisateur
Zébu
Gredin !! Captain Couque

Messages: 11990
Enregistré le: 01 03 2008 à 17:34
Localisation: Gelbique quasi méridionale.

Re: moteur 3v en 12v: besoin aide d'un électronicien !

Messagepar augerd » 09 05 2017 à 18:26

tout a fait, mais c'est une super info #B6

c'est mieux que le seul existant à ce jour, le DH06A de D&H, et qui ne descend qu'a 6v :ipb-251 (voir ici http://www.passion-metrique.net/forums/viewtopic.php?f=11&t=10528&start=60 )

une idée de quand pour ce décodeur ??

Dominique #B5
Avatar de l’utilisateur
augerd

Messages: 1416
Enregistré le: 20 06 2006 à 22:46
Localisation: Moulins... au milieu de la France

Re: moteur 3v en 12v: besoin aide d'un électronicien !

Messagepar Beyer-Garrat » 09 05 2017 à 20:40

Ce sont des réducteurs 3v a partir de source variable .
J'en avais parlé sur un fil :F9 il me semble de tête que c'était sur les commandes d'aiguilles par servo-moteurs .J'en avais trouvé sur Alibaba pour quelques dizaines de centimes d'euros :B3
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 18947
Enregistré le: 25 04 2006 à 07:22
Localisation: Oleron et Paris

Re: moteur 3v en 12v: besoin aide d'un électronicien !

Messagepar augerd » 09 05 2017 à 21:39

yes :mrgreen: mais tu sais plus ou je pense :rod_siflet

Dominique :rod_mdr2 :mdr2:
Avatar de l’utilisateur
augerd

Messages: 1416
Enregistré le: 20 06 2006 à 22:46
Localisation: Moulins... au milieu de la France

Re: moteur 3v en 12v: besoin aide d'un électronicien !

Messagepar Patrick ze rabbit Deludin » 09 05 2017 à 21:40

:F5
Euh, et le boîtier à piles d'origine avec le potard qui va bien, non, ça te plaît pas ??? :F9
Avatar de l’utilisateur
Patrick ze rabbit Deludin

Messages: 3095
Enregistré le: 08 10 2014 à 19:32

Re: moteur 3v en 12v: besoin aide d'un électronicien !

Messagepar augerd » 09 05 2017 à 22:05

euhhhhh .... non :prrrt:

tu sais que quand j'ai une idée en tète, je l'ai pas ailleurs :rod_mdr2

que ça soit en continu avec une alim 12v top moumoute ou un boitier avec une pile 3v, y'aura toujours a nettoyer les roues, et ça j'en veux plus #B8
donc cela sera en digital DCC pour plus me taper cette corvée #B1

bon j'ai chc sur le forum, mais a part les trucs radio commandés, j'ai pas retrouvé :F9

Dominique ;)
Avatar de l’utilisateur
augerd

Messages: 1416
Enregistré le: 20 06 2006 à 22:46
Localisation: Moulins... au milieu de la France

Re: moteur 3v en 12v: besoin aide d'un électronicien !

Messagepar Korrigan57 » 09 05 2017 à 22:17

Bonjour
Le schéma ressemble effectivement a un diviseur de tension rustique , on peut essayer la paire classique 2N2222 NPN et 2907 PNP , si le courant est plus petit que 0.4 A , mais attention cela va chauffer dur :C1 donc il faudra vraisemblablement un radiateur.
Le courant moteur bloqué du moteur est de combien ?
Bon courage
Korrigan57

Messages: 21
Enregistré le: 03 08 2015 à 21:32

Re: moteur 3v en 12v: besoin aide d'un électronicien !

Messagepar Zébu » 09 05 2017 à 22:23

Dominique, il est sur leur site.
Par contre, je n'ai pas vu le prix.
A mon avis, dans les 32€ comme les autres.
DCX65
Directeur technique des Saroulmapoul
Great Officer of CQFD
Avatar de l’utilisateur
Zébu
Gredin !! Captain Couque

Messages: 11990
Enregistré le: 01 03 2008 à 17:34
Localisation: Gelbique quasi méridionale.

Re: moteur 3v en 12v: besoin aide d'un électronicien !

Messagepar augerd » 09 05 2017 à 23:55

Korrigan57 a écrit:Bonjour
Le schéma ressemble effectivement a un diviseur de tension rustique , on peut essayer la paire classique 2N2222 NPN et 2907 PNP , si le courant est plus petit que 0.4 A , mais attention cela va chauffer dur :C1 donc il faudra vraisemblablement un radiateur.
Le courant moteur bloqué du moteur est de combien ?
Bon courage


merci ;)

a vide, le Nigel est donné pour 50mA, alors disons 80-100mA en entrainement ... de plus, cela sera en CMS: j'ai diodes et résistances, par contre les T je sais pas ce que j'ai :F9
ça devrait pas chauffer des masses, et comme sur le forum Allemand cité au début, même si la caisse du gars qui a initié le truc est en métal, ce qui est pas mal pour dissiper les calories, je vois pas faire un super court jus en y "collant" les CMS :rod_siflet
sans être bloqué, j'ai atteint les 200mA sur le Nigel, et l'a par contre, il chauffait sérieux :H2

c'est sur que l’idéal c'est un circuit tout fait :mrgreen:

Dominique :F5
Avatar de l’utilisateur
augerd

Messages: 1416
Enregistré le: 20 06 2006 à 22:46
Localisation: Moulins... au milieu de la France

Re: moteur 3v en 12v: besoin aide d'un électronicien !

Messagepar Beyer-Garrat » 10 05 2017 à 08:11

En cherchant rapidement (pas trop de temps en ce moment) j'ai trouver ceci Dom
https://fr.aliexpress.com/item/10PCS-Mini-3A-DC-DC-Converter-Step-Down-Module-Adjustable-3V-5V-16V-Power-for-RC/32670079322.html



Puissance 3A les 10 pour 4,34 € livraison gratuite H4 H4

Mais bon ce n'est valable que pour de l'analogique avec une entrée DC.Pour du digital la solution du décodeur
à l'échelle T me semble la plus viable #B6
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 18947
Enregistré le: 25 04 2006 à 07:22
Localisation: Oleron et Paris

Re: moteur 3v en 12v: besoin aide d'un électronicien !

Messagepar FrktLille » 10 05 2017 à 09:30

Bonjour,

Je cherche à résoudre la même problématique pour piloter en DCC, avec décodeurs standards, une locomotive Busch.

Selon moi, ayant étudié dans mon jeune temps l'électronique, la solution passerait par un abaissement de tension par 2 diodes zener montées têtes bêche, montées en série avec le moteur.

J'attends une livraison de ces fameuses diodes zener pour faire le test sur un chassis nu Busch, spécialement commandé pour les essais, que je prévois d'alimenter avec un décodeur ESU Lokpilot nano, délivrant une tension crête de 15V.

D'après mes calculs, ça devrait fonctionner, sans limitation de courant, sans aucun échauffement et avec un encombrement minimum puisque ces zener sont des composant CMS ...

Affaire à suivre
Avatar de l’utilisateur
FrktLille

Messages: 40
Enregistré le: 22 10 2007 à 08:39

Re: moteur 3v en 12v: besoin aide d'un électronicien !

Messagepar Beyer-Garrat » 10 05 2017 à 10:05

Avec les ESU normalement le CV53 permet d'abaisser la tension aux bornes . (le 5 la largeur des impulsions) il me semble ? :F9

Avec deux zéners tête bêche en sortie en DCC je ne sais pas trop comment vont réagir le décodeur et le moteur aux commandes.
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 18947
Enregistré le: 25 04 2006 à 07:22
Localisation: Oleron et Paris

Re: moteur 3v en 12v: besoin aide d'un électronicien !

Messagepar FrktLille » 10 05 2017 à 10:23

Oui effectivement, le CV 53 permet de réduire la largeur max des impulsions, mais ne réduit en aucun cas la tension crête qui reste a 15V.

L'impact de ce réglage ne réduit que la tension moyenne, mais le moteur se prend des pulses à 15V quand même ! Ca peut marcher un temps, mais le moteur finira par cramer ...

Les zeners ne font qu' écrêter la tension aux bornes du moteur et n'impactent pas le courant qui lui est envoyé (et qui revient au décodeur).
Le décodeur, lui, voit toujours bien un dipôle équivalent alimenté en 15V ...

Le seul impact possible est sur la forme du signal tension PWM reçu par le moteur, mais au regard des caractéristiques de la courbe U / I des zeners, même si le signal est légèrement déformé (front montant et descendants moins "raides"), le moteur devrait fonctionner convenablement ... Enfin, je pense

Verdict an tout cas quand j'aurai essayé tout ça ...
Avatar de l’utilisateur
FrktLille

Messages: 40
Enregistré le: 22 10 2007 à 08:39

Re: moteur 3v en 12v: besoin aide d'un électronicien !

Messagepar Beyer-Garrat » 10 05 2017 à 10:34

A essayer #B6

retour sur le lien indiqué par Zébu

phpBB [video]


phpBB [video]


le résultat sur du T (1/450) qui fonctionne entre 3 et 5V est intéressant :maitre:
