Digitalisation V14 Jouef Union Pacific

Messagepar augerd » 24 10 2016 à 19:23

bonjour a tous,

Dans l'attente d'un DZ123 pour digitaliser du Minitrains, j'ai attaqué la V14 Jouef dernière génération ;)

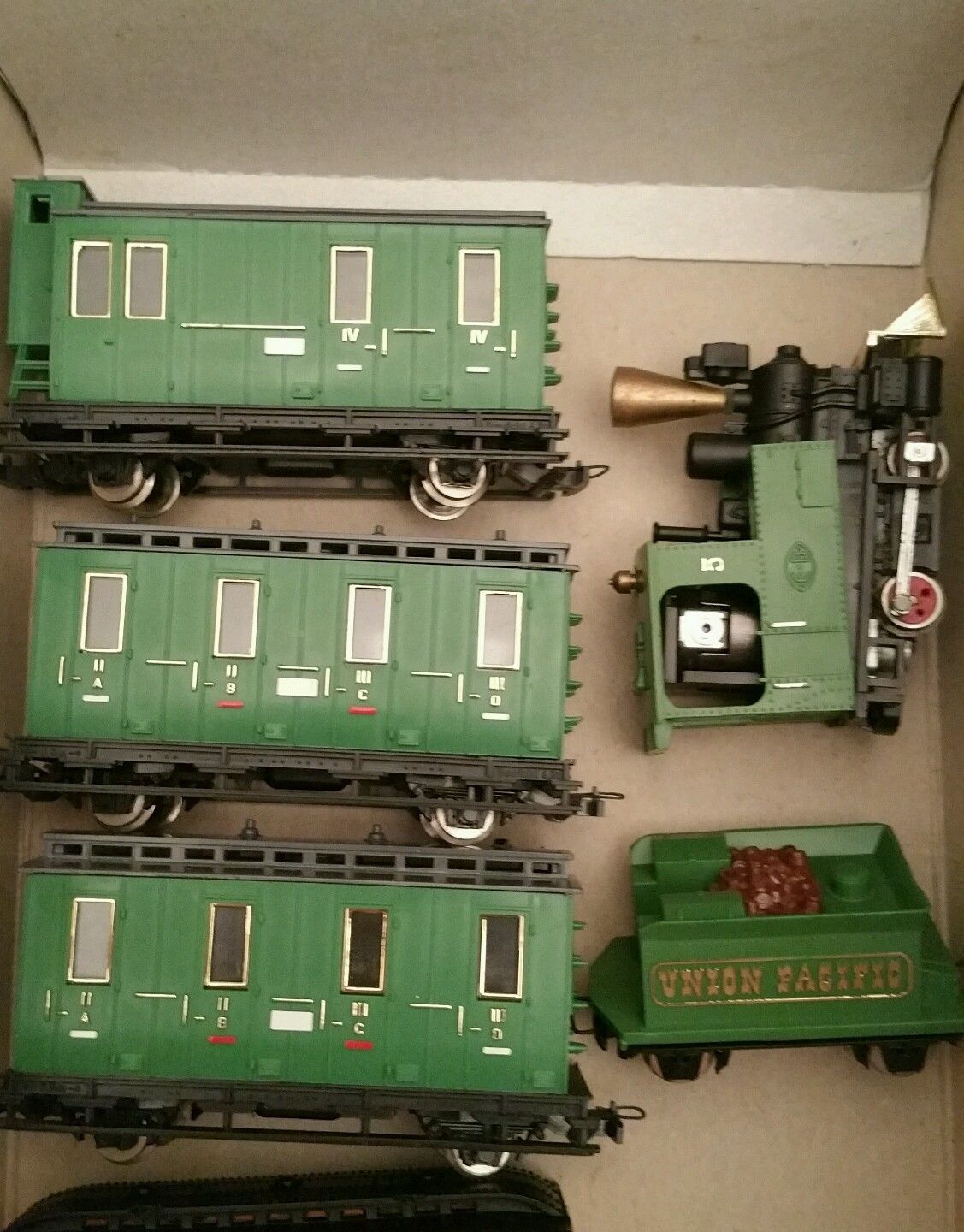

voila la chose, acquise avec une p'tite rame sur Ebay

testée en analogique, elle tourne bien, donc base saine #B6
pour le décodeur, un DZ125IN dans le tiroir ira très bien pour cette machine: 2 sorties suffisent amplement !
qlq préparations et essais quand même:
- perçage du feux avant à 3mm pour rentrer la micro led câblée, perçage à 0.6mm en diagonale pour passer les fils et un coup d'Humbrol 11 métal pour le font du feu
- démontage et nettoyage de toute la mécanique à l'essence F dans le banc à ultrason: je vous dis pas le nombre de micro poils qui sont apparus :mrgreen:
- branchement de 2 leds avec résistance pour tester l’éclairage av et ar
- soudure en vrac sur l'établi et branchement sur le Sprog
mise en route du tout, et bonne nouvelle par rapport au Laisdcc 860014: rien de cramé E2

qlq test plus tard, j'ai configuré comme suit:
- V min = 2
- V moy = 30
- V max = 60
- inertie accélération = 10
- inertie freinage = 10
je mettrais la lite complète un autre jour 8-)

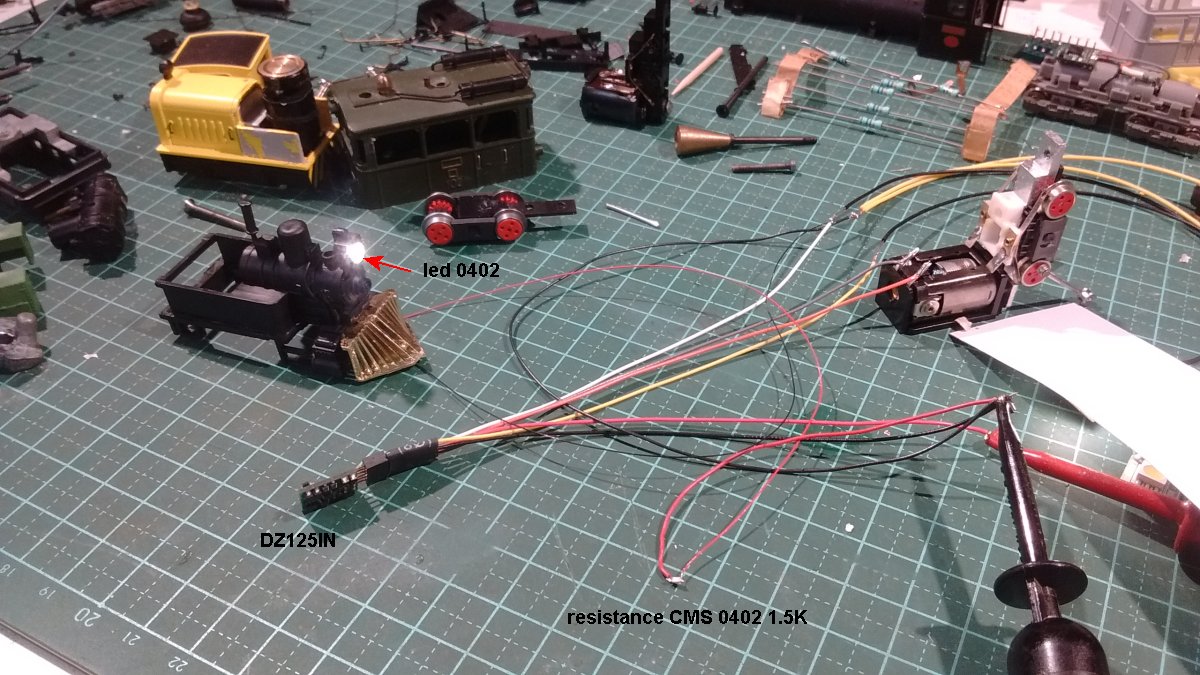

et une p'tite photo de la machine sur l'établi en cours de test

au fond, le Gmeinder en attente du DZ123 et l’Ardent-Élias qui a eu son moteur Nanoperm cramé par le décodeur Laisdcc :C1
les 2 fils super fin a droite de la caisse sont ceux de la micro led, avec sa résistance de 1.5K devant...
je ne sais pas encore si je vais mettre un fanal à l’arrière, cela sera suivant si je modifie ou pas le châssis de ce dernier avec 2 bogies et prise de courant supplémentaires... :F9

c'est tout pour ce soir :ipb-279

Dominique :maitre:
Avatar de l’utilisateur
augerd

Messages: 1416
Enregistré le: 20 06 2006 à 22:46
Localisation: Moulins... au milieu de la France

Re: Digitalisation V14 Jouef Union Pacific

Messagepar Beyer-Garrat » 24 10 2016 à 21:16

Bonjour Dom ,

Bonne affaire la rame semble neuve et c'est bien la dernière motorisation montée dans ses matériels ,le châssis ne semble avoir tourné que très peu #B6

Je me souviens que Marc (Abran)dans un RMF de Juin 75 de tête voila qui ne nous rajeunit pas ! D9 conseillait de donner un léger débattement à l'essieux avant avec une lime aiguille et de remplir la cheminée
de petits plombs de pêche ou de chasse,avec la modif de prise de courant et la digitalisation les ralentis devraient êtres impec :B3
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 18948
Enregistré le: 25 04 2006 à 07:22
Localisation: Oleron et Paris

Re: Digitalisation V14 Jouef Union Pacific

Messagepar augerd » 24 10 2016 à 22:50

hello ;)

vi vi, mais l'a, c'est la dernière génération, 84-86, et le petit moteur 3 pôles qui tourne comme un Mabushi #B6
les bandages étaient un peu encrassés, mais entre l'essence F et le nettoyant contact, ils sont comme neuf: cette machine à du fonctionner très peu, et vu les galères pour nettoyer quand tu connais pas, elle a pris sa retraite rapidement, ce qui m'arrange #B1

par contre, je crois que je vais pas m'emm******* avec le tender: je vais le laisser avec ses 2 essieux (pas de bogies) + prises de courant et petit lest, et 2 fils pour doubler la prise de courant :boss:
j'hésite seulement pour le fanal arrière, qui ne servirait pas beaucoup car cette bécane fonctionnera principalement avec une rame, donc les manœuvres #B8

Dominique :rod_siflet
Avatar de l’utilisateur
augerd

Messages: 1416
Enregistré le: 20 06 2006 à 22:46
Localisation: Moulins... au milieu de la France

Re: Digitalisation V14 Jouef Union Pacific

Messagepar YVES » 25 10 2016 à 12:55

"Ardent-Élias qui a eu son moteur Nanoperm cramé par le décodeur Laisdcc"
Que s'est-il passé ?...
D9 D9 D9
YVES

Messages: 13947
Enregistré le: 09 03 2008 à 20:06
Localisation: Picardie

Re: Digitalisation V14 Jouef Union Pacific

Messagepar augerd » 25 10 2016 à 13:21

Avatar de l’utilisateur
augerd

Messages: 1416
Enregistré le: 20 06 2006 à 22:46
Localisation: Moulins... au milieu de la France

Re: Digitalisation V14 Jouef Union Pacific

Messagepar augerd » 05 11 2016 à 15:35

Hello,

2 essais de décodeurs:
- en 1er le DZ125IN que j'avais en stock...
qlq tests de réglages, et 1/2 heure plus tard, la machine roule doucement, progressivité nickel, bref, tout bon #B6

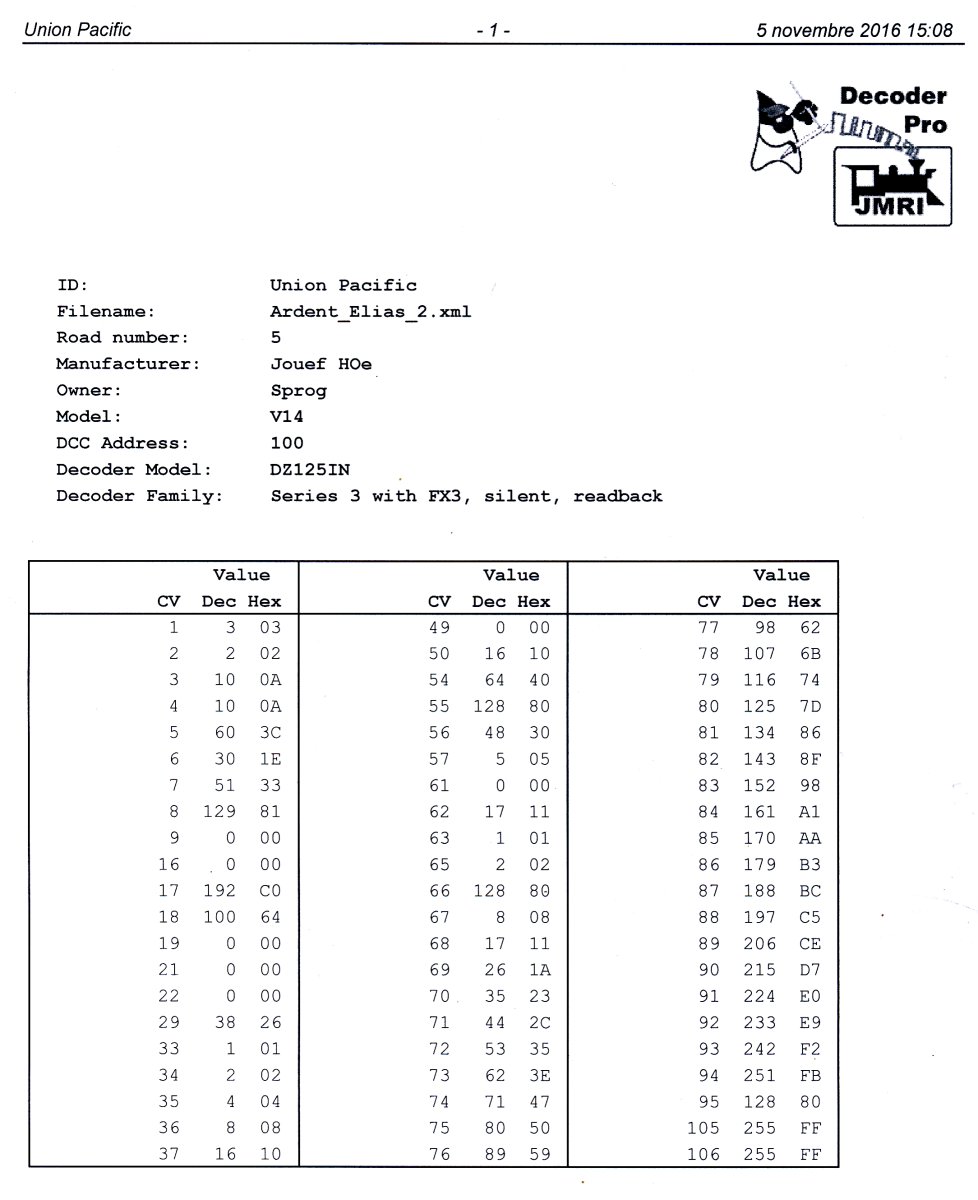

les CV


- en 2eme le DZ123 que j'avais recu...
reset par défaut, config copié sur le DZ125... et pas glop du tout :C3 j'ai passé plusieurs heures à modifier tous les CV se rapportant au moteur, et malgré ça, le moteur tourne au ralenti jusqu’à 30% du régulateur, et répond normalement après :C6

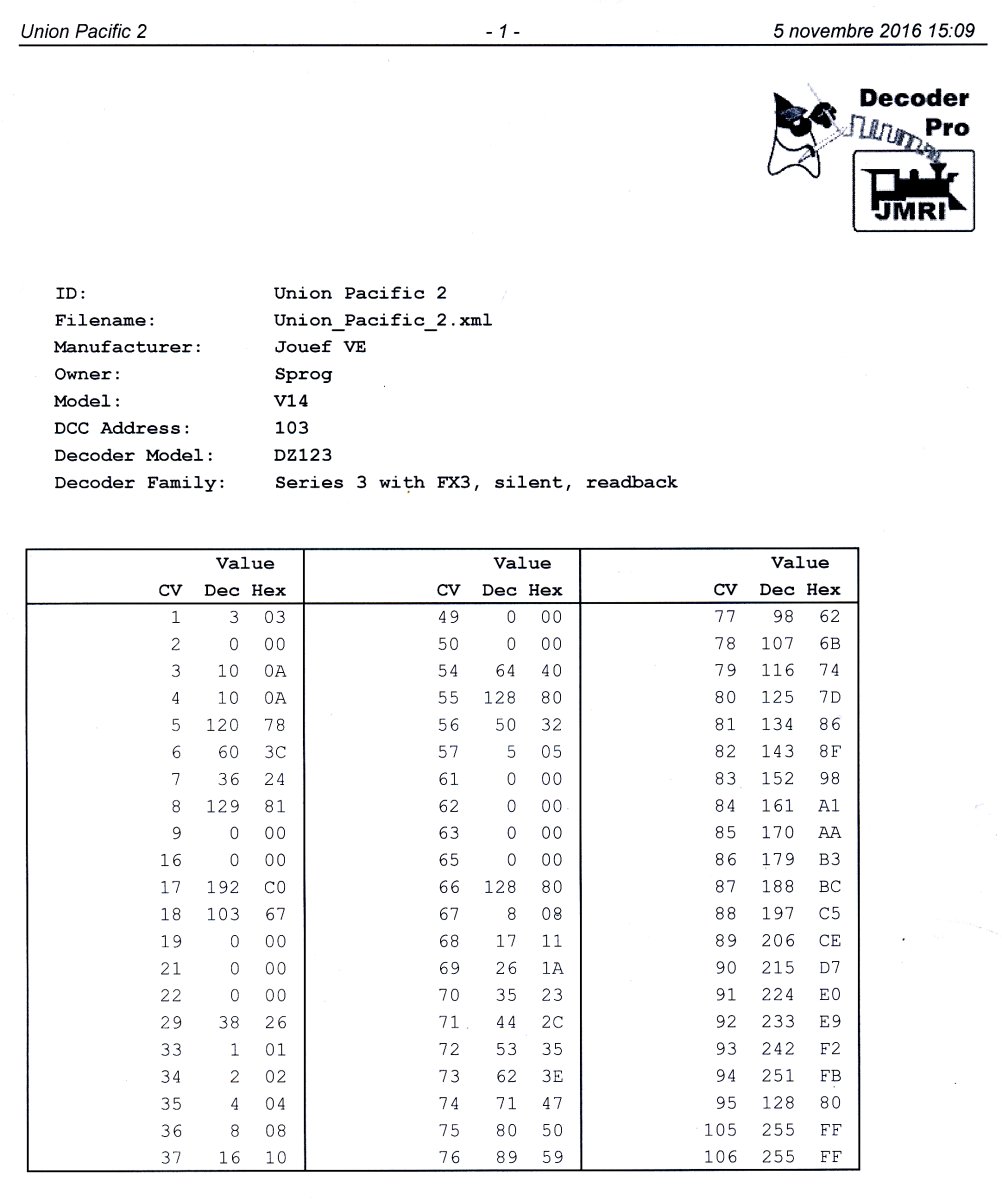

les CV les moins pires


ayant relu les caractéristiques des 2 décodeurs, la différence est la FCEM pour le DZ125, et un truc a Digitrax pour le DZ123 :F9 je dirais bien que le gag vient de l'a, et que sur un petit 3 pôles Jouef, ça coince #B7
pour lever le doute, j'ai commandé un DZ126 (remplaçant de la série DZ d’après Digitrax) avec FCEM pour nouveau test :E1

Dominique :rod_siflet
Avatar de l’utilisateur
augerd

Messages: 1416
Enregistré le: 20 06 2006 à 22:46
Localisation: Moulins... au milieu de la France

Re: Digitalisation V14 Jouef Union Pacific

Messagepar Beyer-Garrat » 06 11 2016 à 05:48

Têtu le Dom #B5

je l'aurais un jour je l'aurais ..... C7
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 18948
Enregistré le: 25 04 2006 à 07:22
Localisation: Oleron et Paris

Re: Digitalisation V14 Jouef Union Pacific

Messagepar augerd » 06 11 2016 à 11:42

Yes ;)

comme le répétait mon prof d'électrotech :"c'est pas une p***** de machine qui va avoir raison" ou "n'oubliez jamais que c'est un homme qui à pondu ce truc, alors vous pouvez le comprendre, voir l’améliorer" :mdr2: :rod_mdr2

Dominique :mrgreen:
Avatar de l’utilisateur
augerd

Messages: 1416
Enregistré le: 20 06 2006 à 22:46
Localisation: Moulins... au milieu de la France

Re: Digitalisation V14 Jouef Union Pacific

Messagepar Patrick ze rabbit Deludin » 06 11 2016 à 12:26

:F5
Complétement faux pour ce qui est de l'informatique : c'est pas des hommes qui ont conçu ça, du moins pas des utilisateurs !!!
...ou alors c'est juste fait pour nous em♫♪der, depuis 4 ou 5 ans... :C1 . Avant, ça allait encore, maintenant ça me fait perdre mon temps.
Avatar de l’utilisateur
Patrick ze rabbit Deludin

Messages: 3103
Enregistré le: 08 10 2014 à 19:32

Re: Digitalisation V14 Jouef Union Pacific

Messagepar augerd » 16 11 2016 à 17:25

Hello,

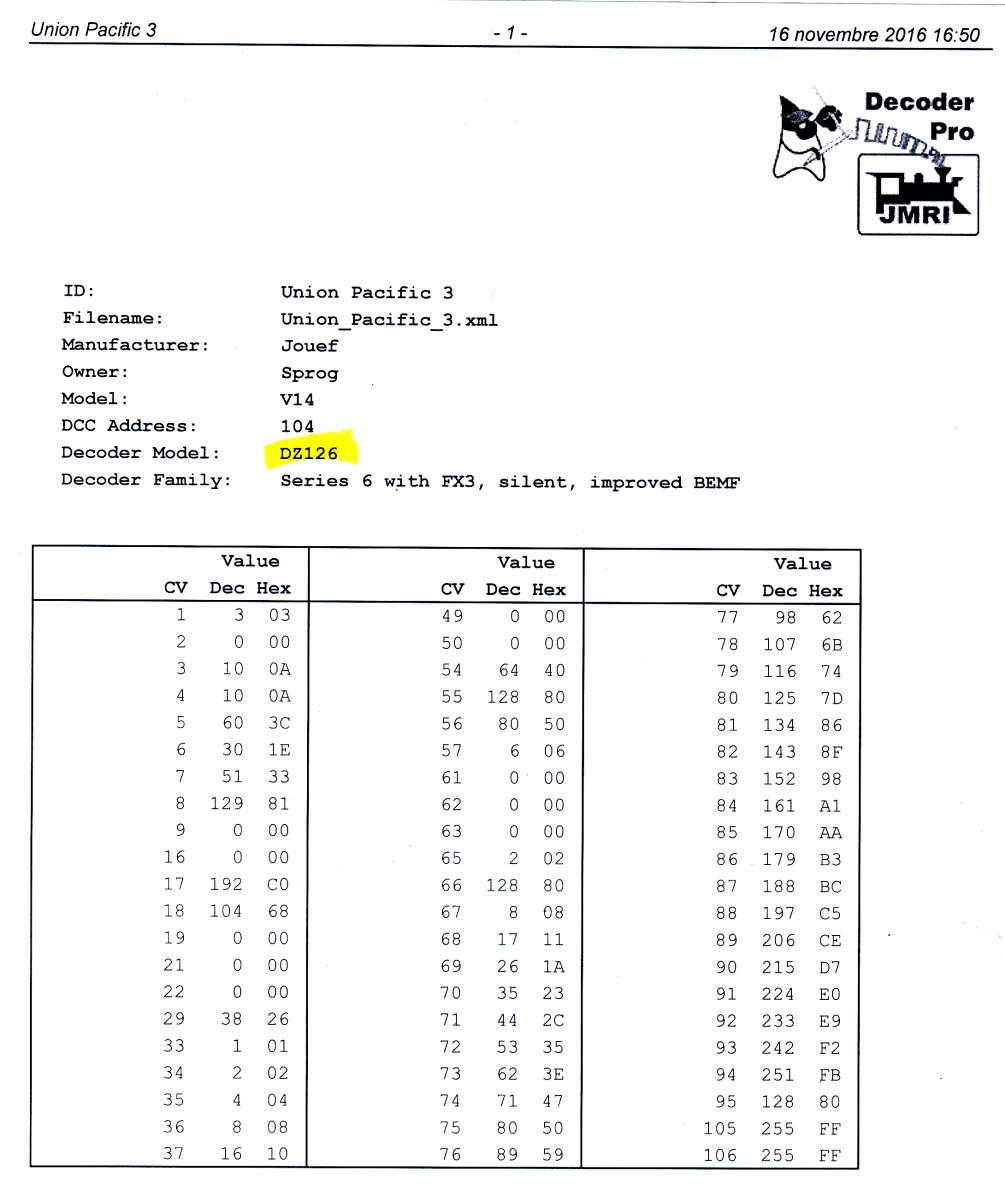

suite des essais avec le DZ126 reçu hier:



celui ci fait partie de la série 6 (les 2 autres de la série 3) et implémente vraiment le BEMF: regarder à Decoder Family ;)

et effectivement, rien a voir avec le pseudo BEMF a la sauce Digitrax des séries précédente (dit Redback) l'a, ça fonctionne du tonnerre E2 E2
j'ai même du descendre la vitesse max (CV5) à 40 et vitesse moyenne (CV 6) à 20 :rod_siflet
au cran 1, le moteur commence a tourner doucement, sans à-coup #B6

bref, un excellent décodeur, et de plus trouvé à mois de 20€ :ipb-251

Dominique :F5
Avatar de l’utilisateur
augerd

Messages: 1416
Enregistré le: 20 06 2006 à 22:46
Localisation: Moulins... au milieu de la France

Re: Digitalisation V14 Jouef Union Pacific

Messagepar Beyer-Garrat » 16 11 2016 à 18:42

Si tu as des liens n'hésites pas #B6
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 18948
Enregistré le: 25 04 2006 à 07:22
Localisation: Oleron et Paris

Re: Digitalisation V14 Jouef Union Pacific

Messagepar augerd » 16 11 2016 à 20:02

pas de soucis : DCC Hobby Supply
http://dcchobbysupply.com/zcart/index.php?main_page=index
cela fait des années que je commande chez John: jamais eu un problème... et je ne suis pas le seul :mrgreen:

pour le DZ126, 18$, et 13$ de port... c'est très correct !

Dominique :boss:

PS* oups, j'ai pris les derniers (car 4 Minitrains à équiper) , mais pas de malaise, John réapprovisionne constamment #B6
Avatar de l’utilisateur
augerd

Messages: 1416
Enregistré le: 20 06 2006 à 22:46
Localisation: Moulins... au milieu de la France

Re: Digitalisation V14 Jouef Union Pacific

Messagepar Beyer-Garrat » 16 11 2016 à 20:47

pffuuiiittt :H1 #B6
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 18948
Enregistré le: 25 04 2006 à 07:22
Localisation: Oleron et Paris

Re: Digitalisation V14 Jouef Union Pacific

Messagepar augerd » 26 11 2016 à 17:56

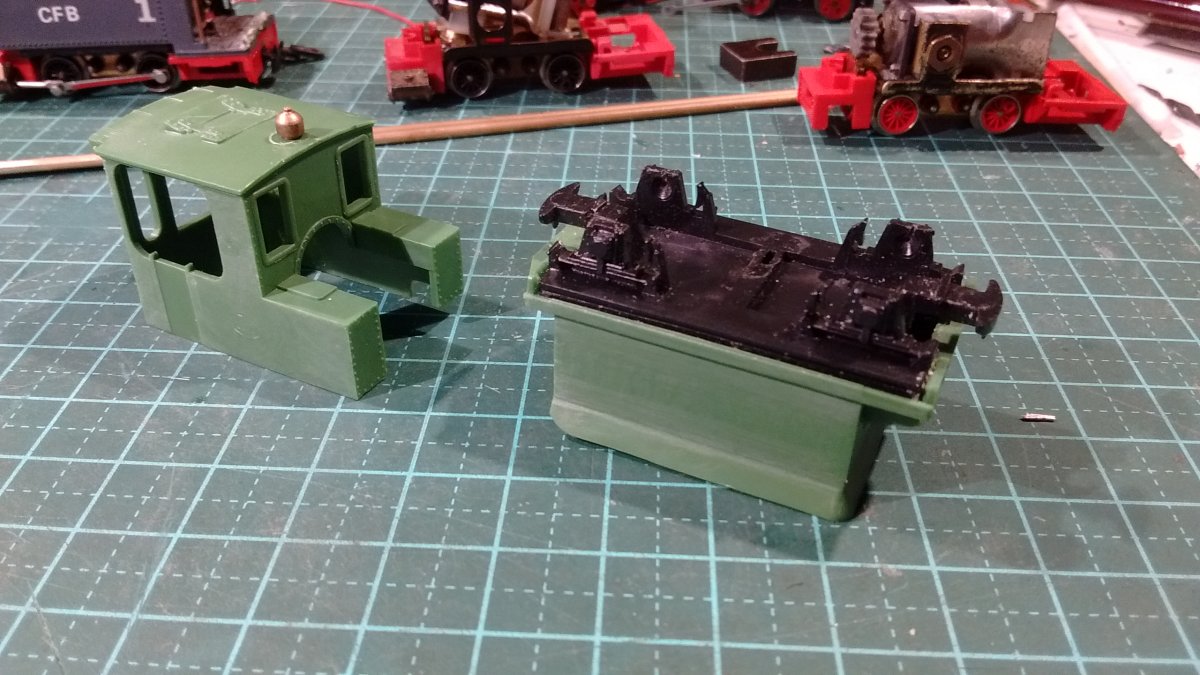

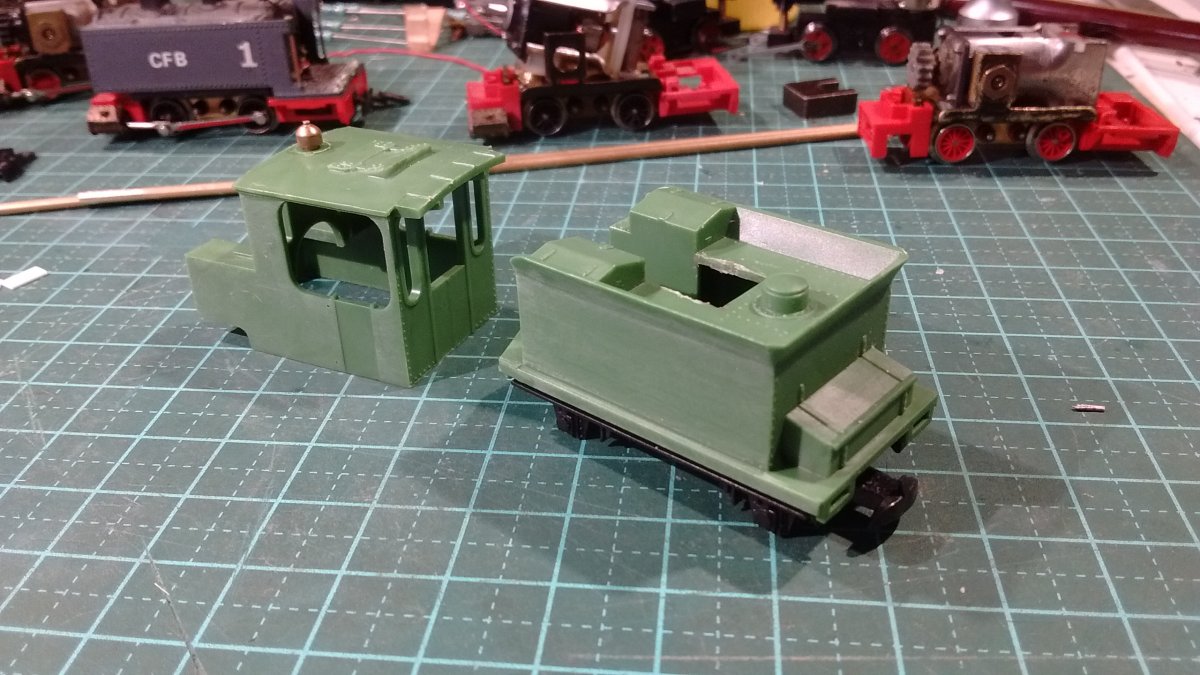

pendant le rodage des Decauville, j'ai fini de préparer les caisses, machine et tender

j'ai araser les marquages Union Pacific et poncer quelques rivets, car elle sera repeinte ;)




par contre, toujours pas réussi a séparer caisse et châssis du tender: bonjour la colle #B9

la mise sur bogies dépendra du temps libre a venir (prise de courant sur tous les essieux) et du décollage sans casse :rod_siflet

Dominique :F5
Avatar de l’utilisateur
augerd

Messages: 1416
Enregistré le: 20 06 2006 à 22:46
Localisation: Moulins... au milieu de la France

Re: Digitalisation V14 Jouef Union Pacific

Messagepar Abran » 01 12 2016 à 21:22

Tu as bien dégagé les 4 bossages aux 4 angles ? Il te reste a jouer de la lame de cutter car le châssis est collé SUR la caisse et non encastré. Vas-y doucement sous peine de fendre soit la caisse (pas grave, ça se recolle bien) soit le châssis mais là la colle prends mal et il faut sortir l'araldite.
Abran
Toute action n'a de facile que l'espoir qu'elle le soit.
Avatar de l’utilisateur
Abran

Messages: 3825
Enregistré le: 27 04 2006 à 08:19
Localisation: Marseille
