Concernant le démarrage à air comprimé, juste avant d'arrêter le moteur, il faut cesser d'alimenter en gas-oil un des 2
(ou 3 cylindre) du moteur.
Une manette permet de le commuter en compresseur. On gave la bonbonne à une pression de 30 bar (60).
Pour démarrer le moteur, le cylindre qui a servi de compresseur reçoit maintenant l'air de la bouteille et fait tourner le moteur.
Comme celui-ci possède un volant d'inertie, dès qu'une certaine vitesse de rotation est acquise, on ferme le décompresseur du 1 er cylindre (éventuellement du 2 ème) , le moteur tousse, fume et tourne enfin sur le gas-oil dès ce moment on ferme l'arrivée d'air comprimé et on commute le dernier cylindre en position moteur et le lancement est terminé.
En principe la charge de la bonbonne suffit pour 2 voir 3 essais; si c'est "Caramba encor' râté"! On sort les manivelles...

Les morceaux d'amadou ou mèches de fulminate, cigarettes d'allumage se trouvent encore dans le commerce sous le nom de "ZUNDFIX":
https://www.laboutiquedutracteur.com/A-10716-cigarettes-meches-de-demarrage-diametre-7-mm.aspx

[Patrick ze rabbit Deludin]

Merci pour les renseignements : je comprend maintenant qu'il n'y a pas besoin de changer la bouteille d'air comprimé (ce qui serait difficile ...).
C'est le moteur lui-même qui crée son propre moyen de démarrage en comprimant l'air entreposé dans la bouteille "la fois précédente" .

[augerd]

hello,

merci récup'61, j'ai compris pas mal de chose aussi grâce à toi

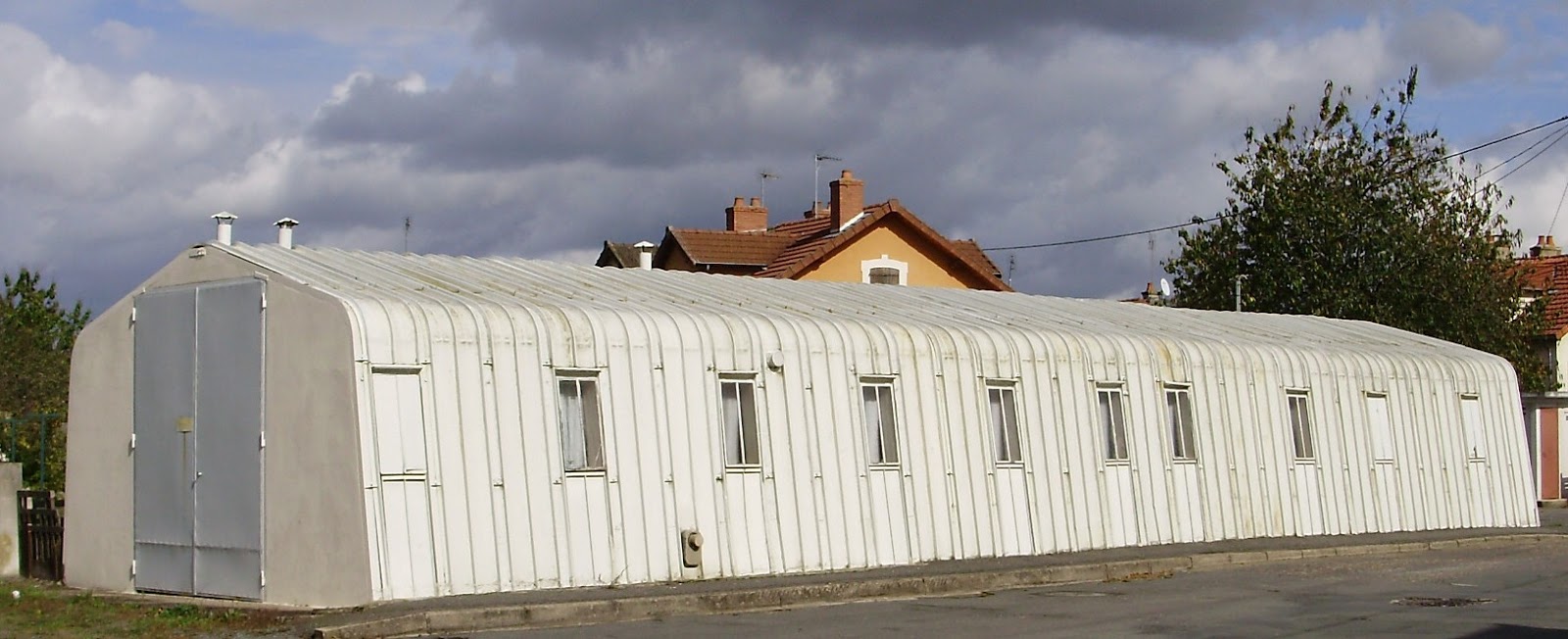

- Fillod et ses baraques: y'a pas beaucoup de chose sur le net

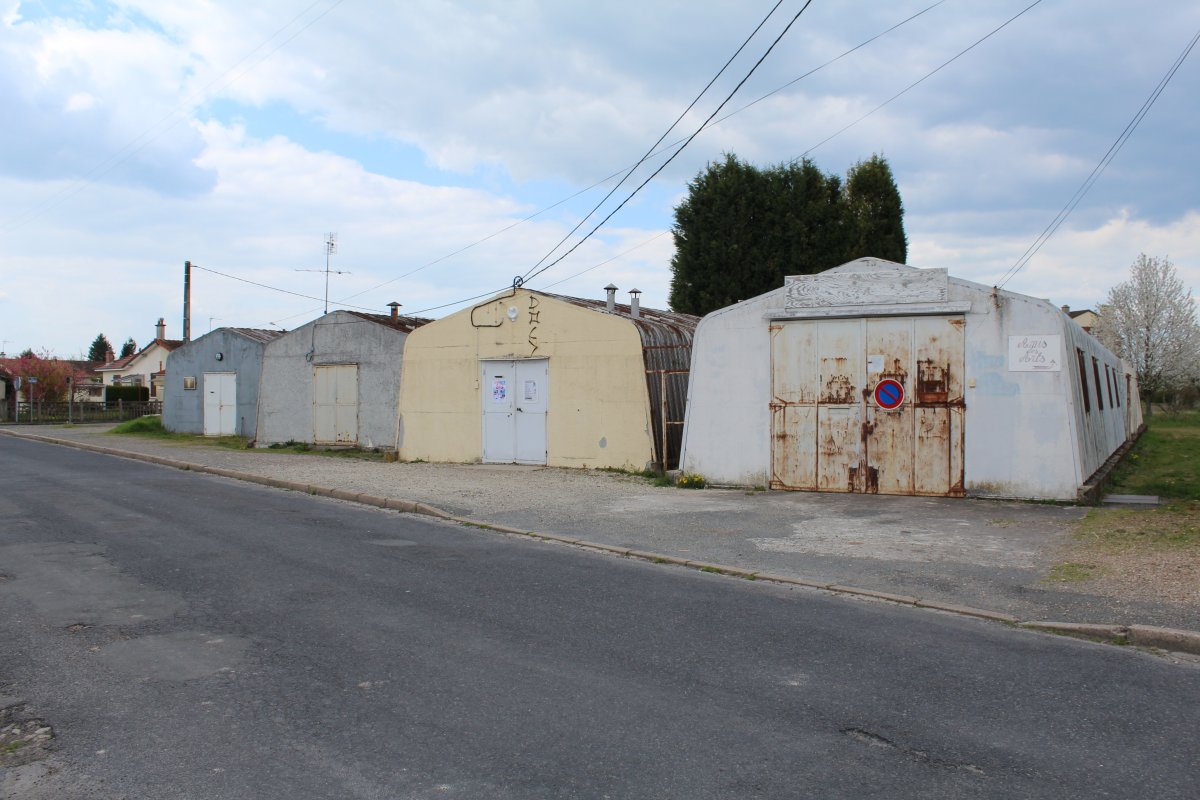

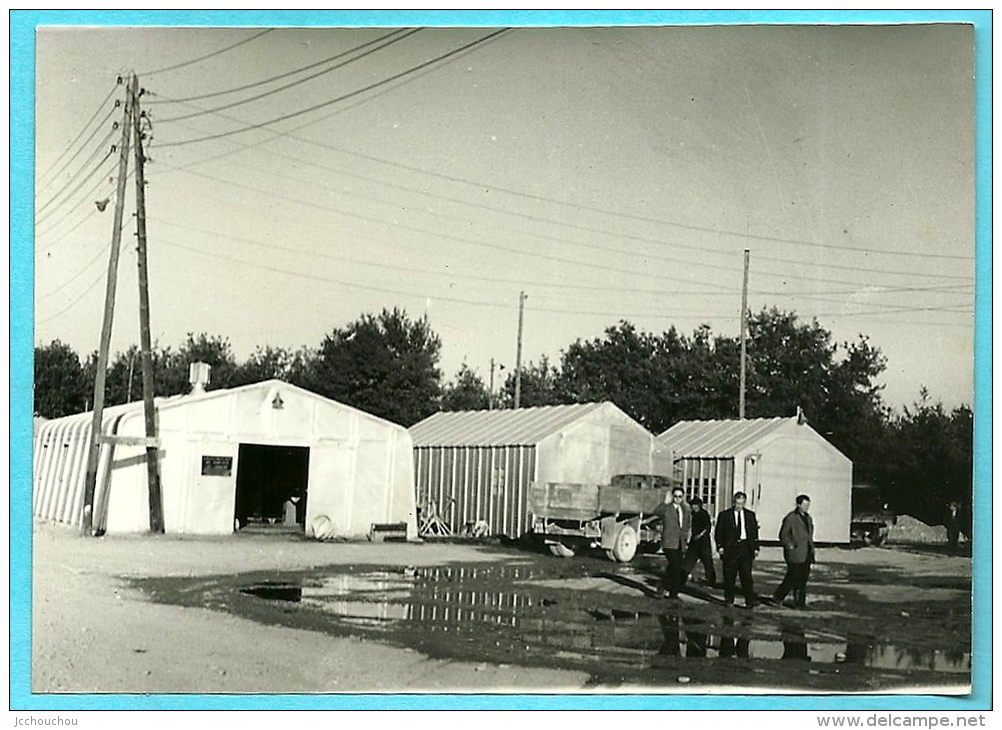

à Gueugnon, y'a ceci ...

... en bloc, ou cela à l'unité ...

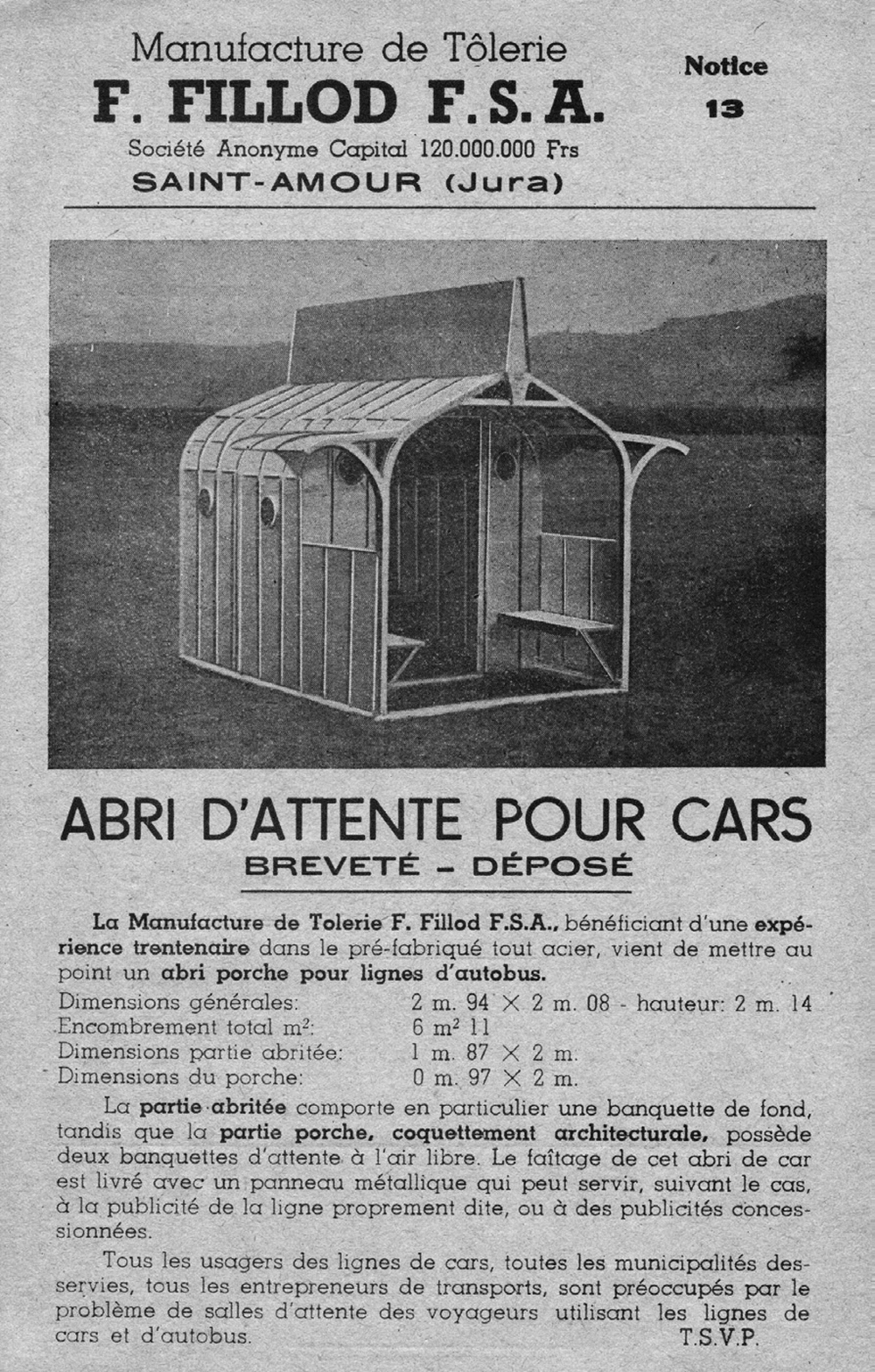

j'ai trouvé également une pub pour ... un abri pour car

d’après ce que j'ai compris, elles ont surtout été achetés par l'armée (beaucoup en Afrique du Nord) ou des trucs originaux, genre baraquements en terres australe : ça devait meuler tres fort dedans
y'a quand meme eu qlq chantiers TP, comme celui du barrage Rochemaure dans les années 50-60 ...

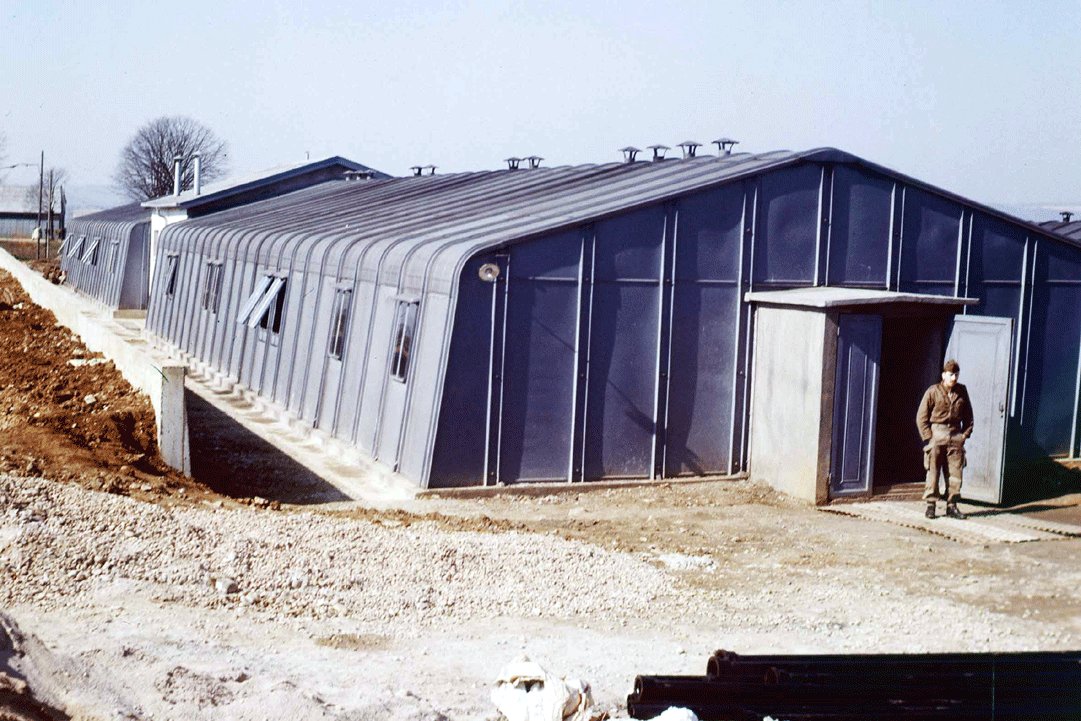

tient, des baraquements de l'ALAT en 1959 !

Dominique

[Beyer-Garrat]

Merci a Dom pour le dossier photos sur les rouleaux compresseur ainsi que les explications de récup61qui m'ont permis de peaufiner mon modèle

[augerd]

c'est avec plaisir

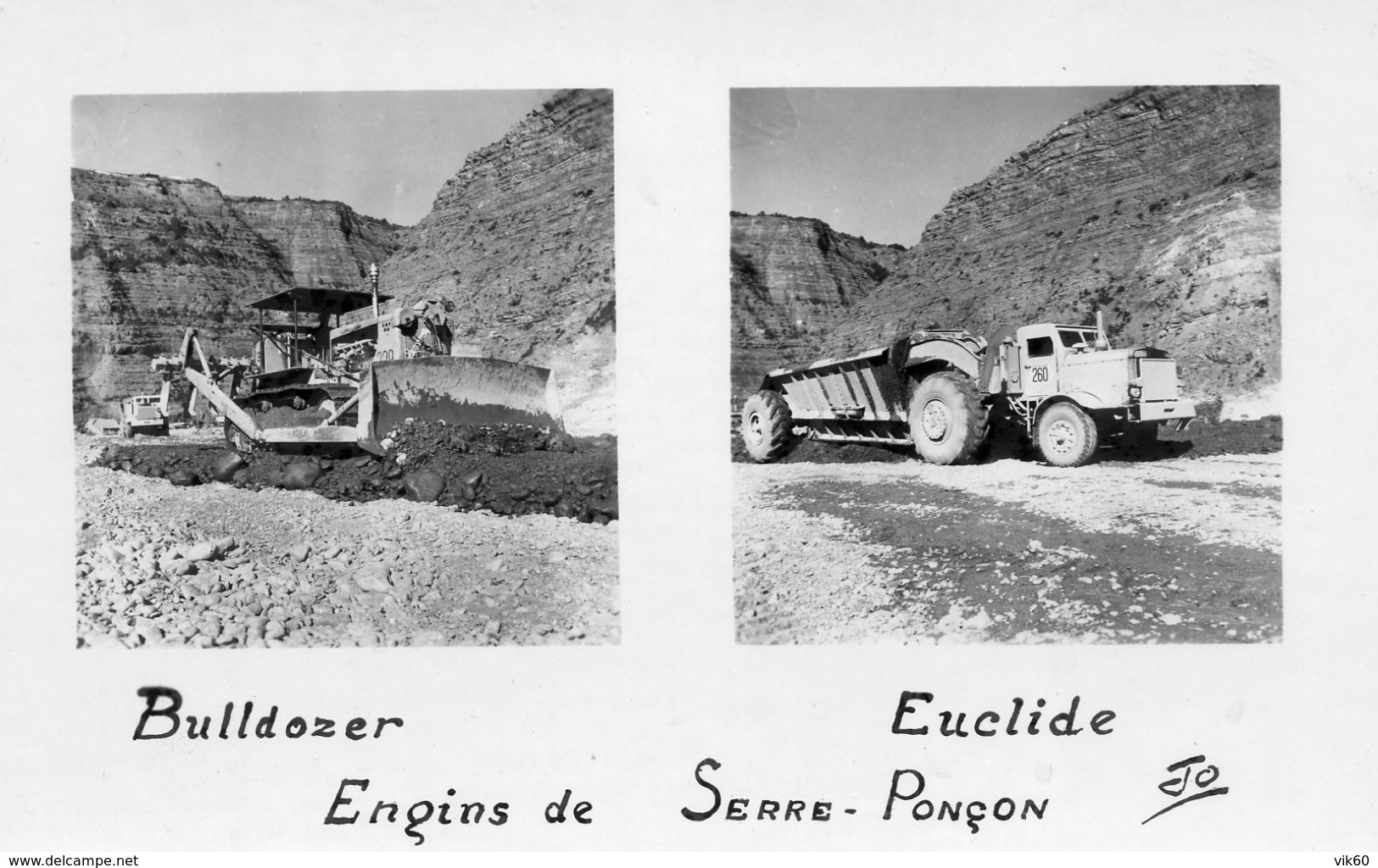

puisque j'ai remis une photo sur une cabane de barrage, je poursuis avec 2 photos de la construction de celui de Serre-Ponçon, enfin surtout les engins TP qui ont permis sa réalisation, les Euclid ...

... et ça sera tout pour ce soir

Dominique

[récup'61]

Si vous désirez les voir à l'oeuvre, ces Euclid :
https://www.youtube.com/watch?v=nW3XRVTK5KE
Un superbe rouleau tracté par un Caterpillar, et une dragueline Ruston Bucyrus RB 60 ?
Et vous remarquerez que ces transporteurs avaient des bennes avec vidage par le fond.
Lorsqu'il s'agit de péniche avec le même système pour larguer la cargaison on les dénomme "marie-salope"...
Reste à savoir si ces "Euclid" avaient des moteur Rolls-Royce, c'était souvent le cas!

[augerd]

super cette vidéo, merci

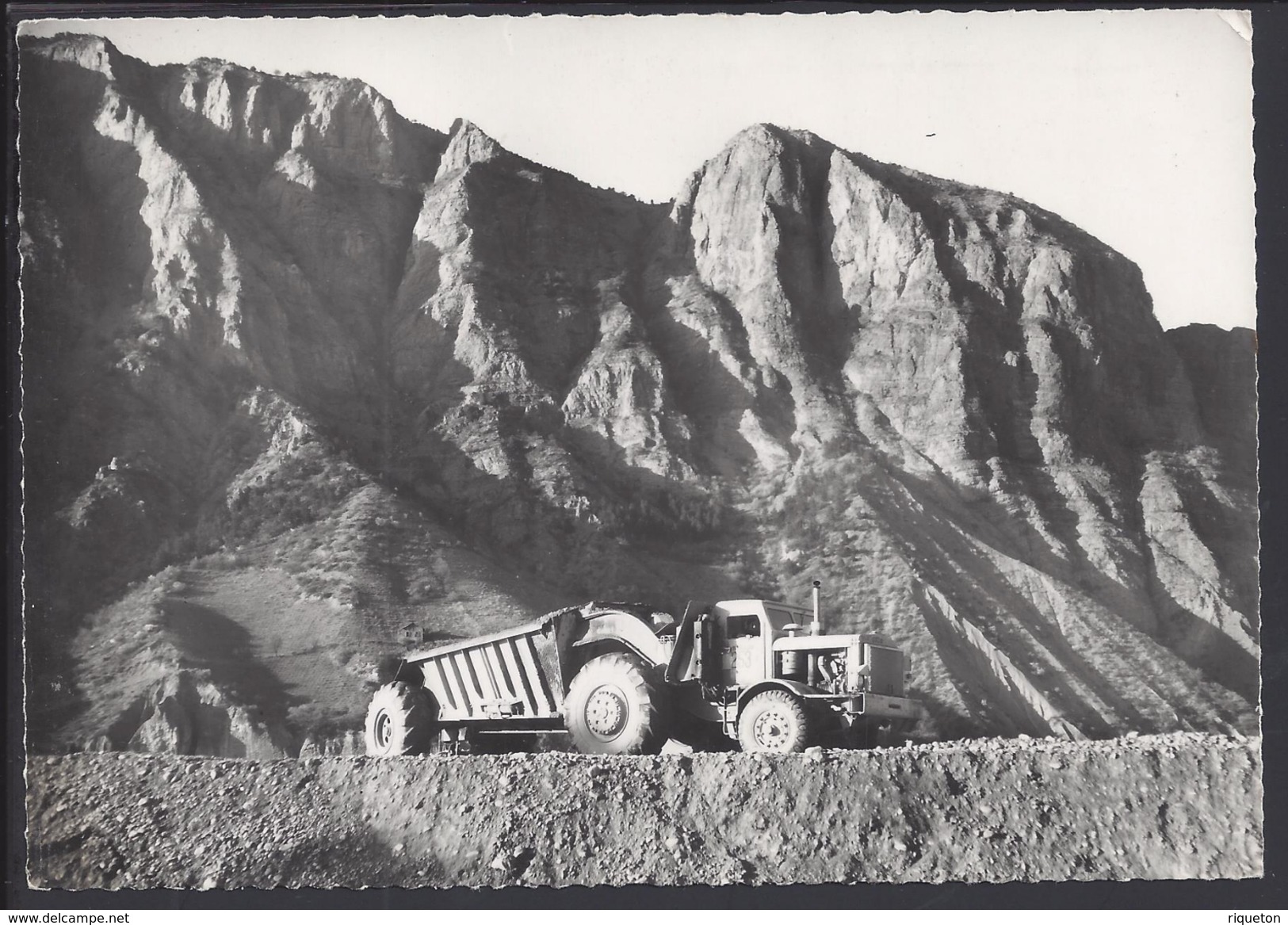

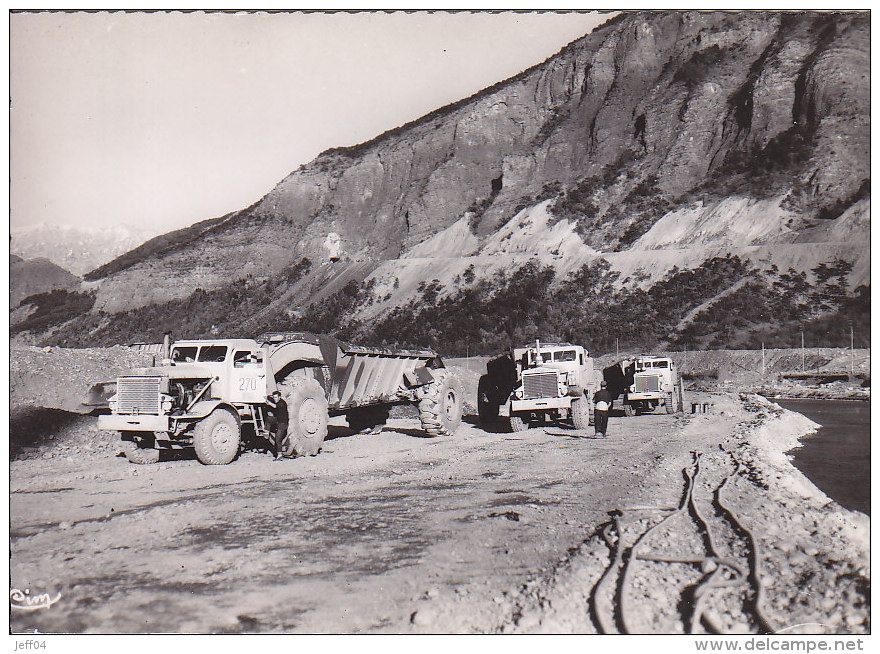

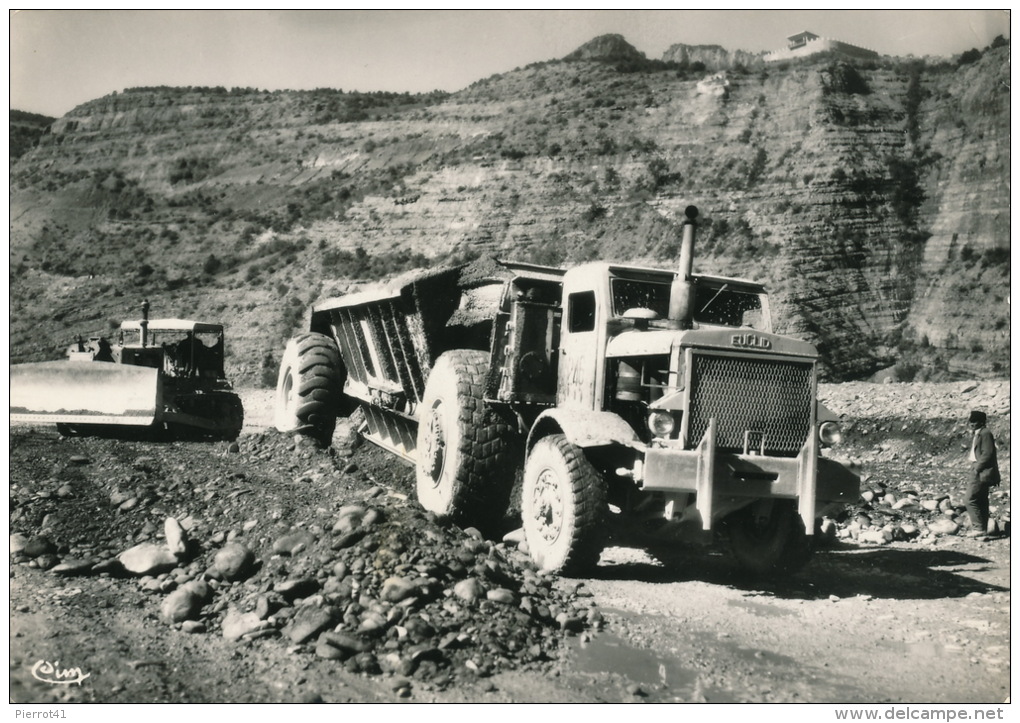

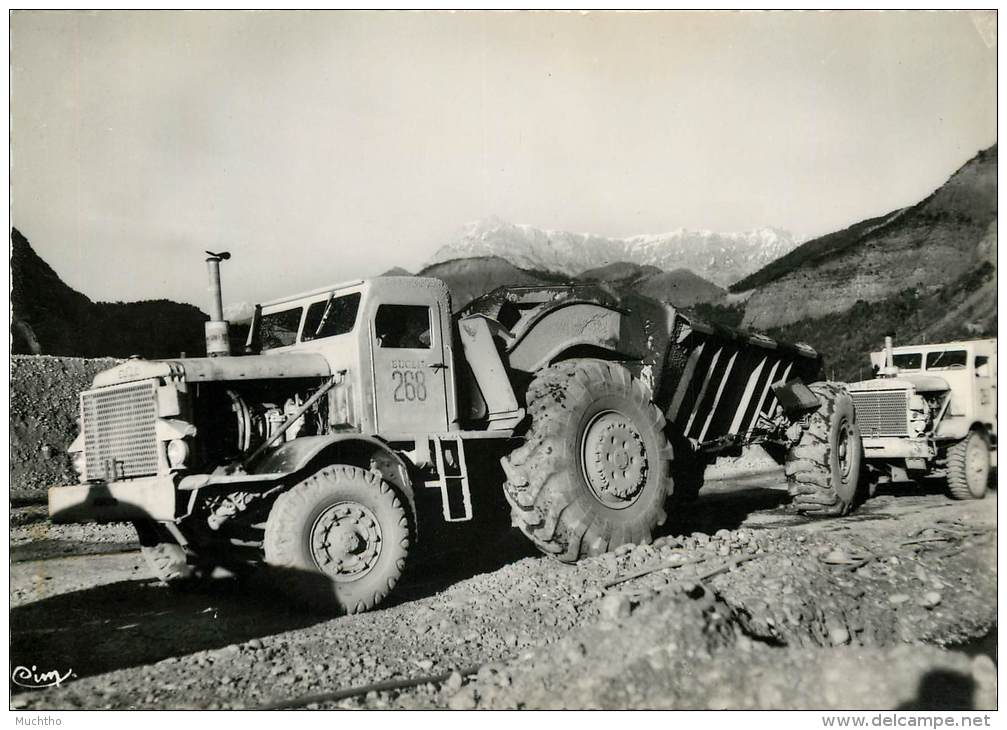

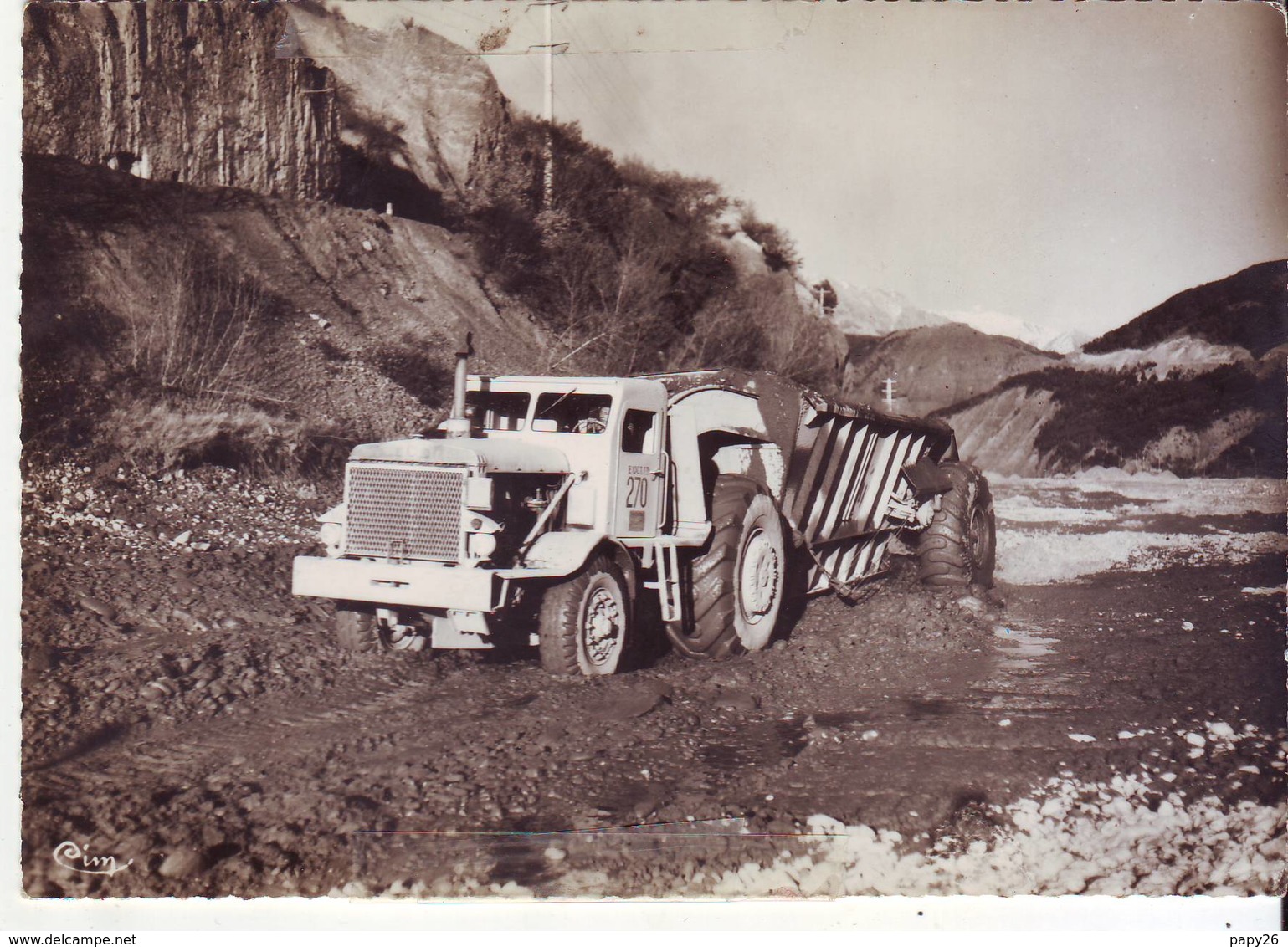

et hop, qlq photos des Euclid, toujours à Serre-Ponçon ...

... on dirait bien le genre de "panier" dont tu avait parlé Pat, non ??

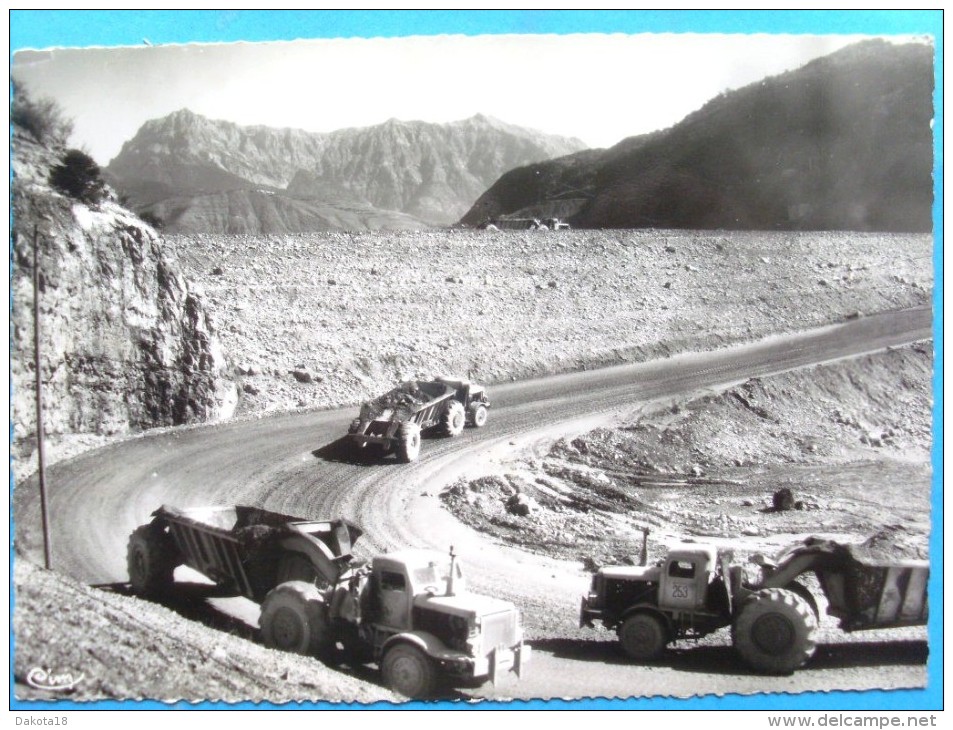

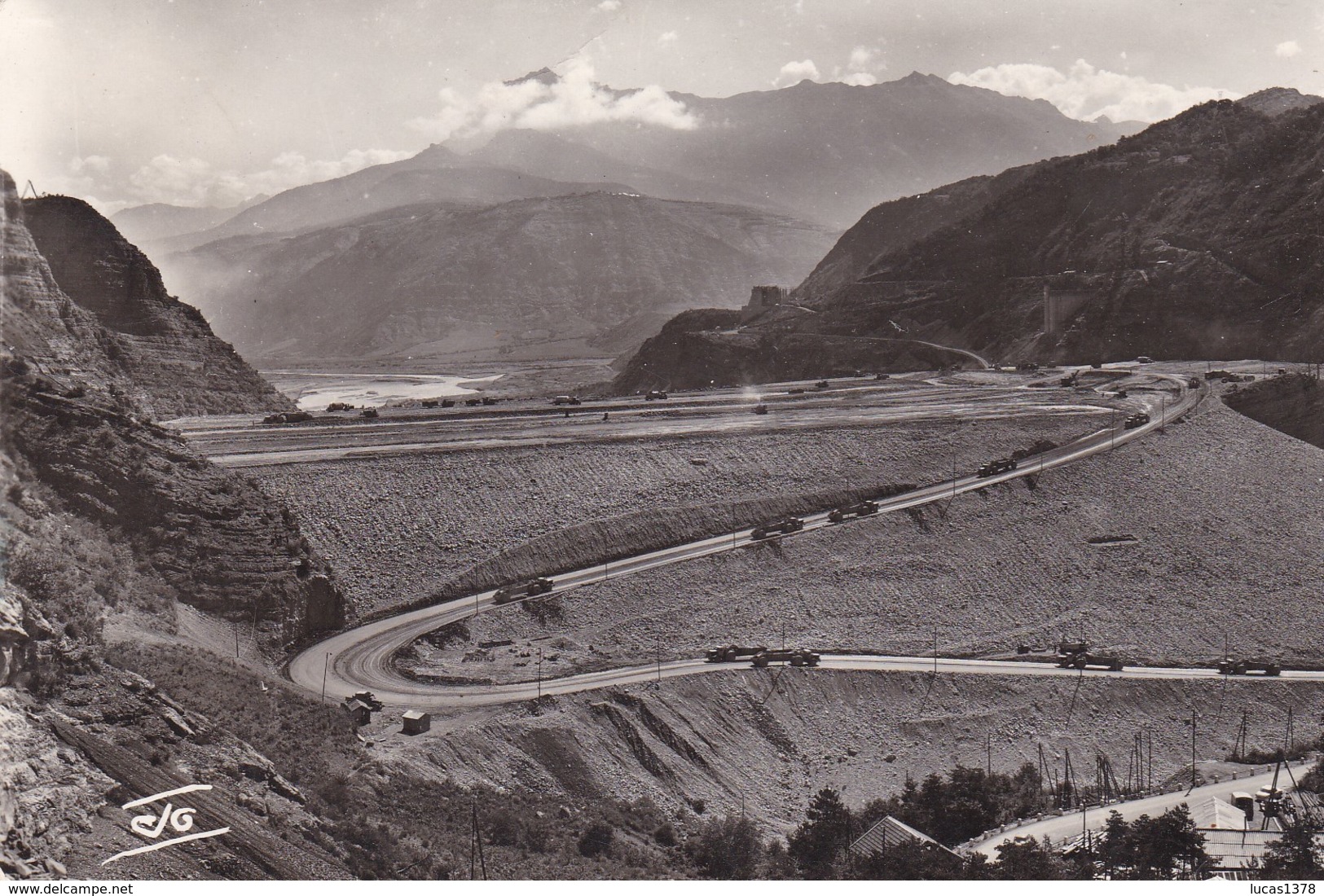

et pour finir, le ballet incessant des engins sur la longue pente ...

... manque plus qu'un p'tit plan de la bête

Dominique

[Patrick ze rabbit Deludin]

Pas le temps de regarder ce soir si Nénette a quelque chose à nous proposer.

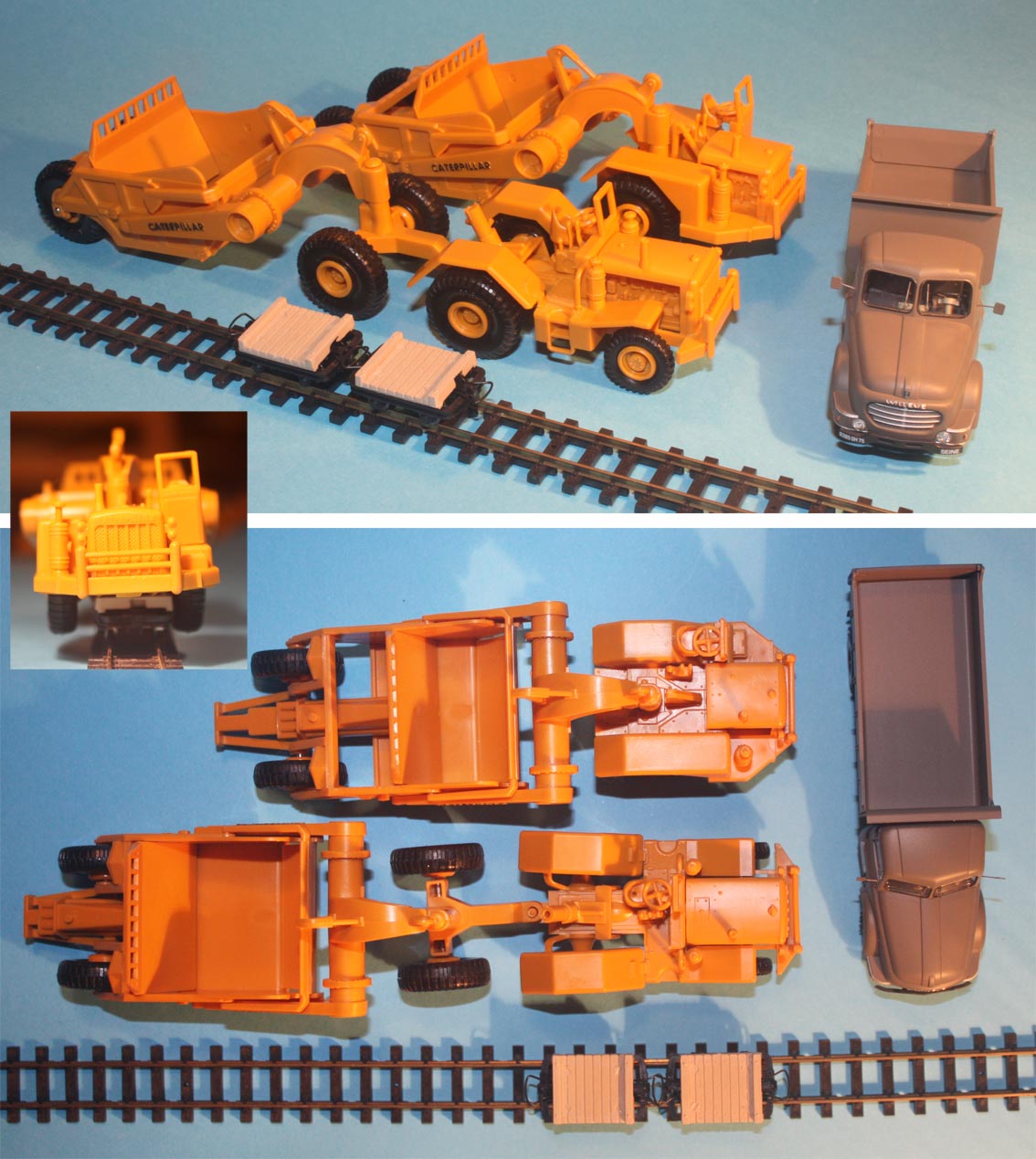

À défaut d'un EUCLID, on peut toujours modifier un CATERPILLAR de chez Roco (attention, ça devient rare...), en replaçant la benne racleuse par un modèle à fond ouvrant. Il suffit de s'inspirer des très beaux clichés que tu viens de passer, quelques bouts de plastique devraient suffire.

C'est du lourd, ça devrait convenir et être plausible, à défaut d'être véridique.
Mais ça sera en 2022, passe que j'espère qu'en 2021 je pourrai de nouveau voyager.
Et pis je devrais être définitivement en retraite...

[Patrick ze rabbit Deludin]

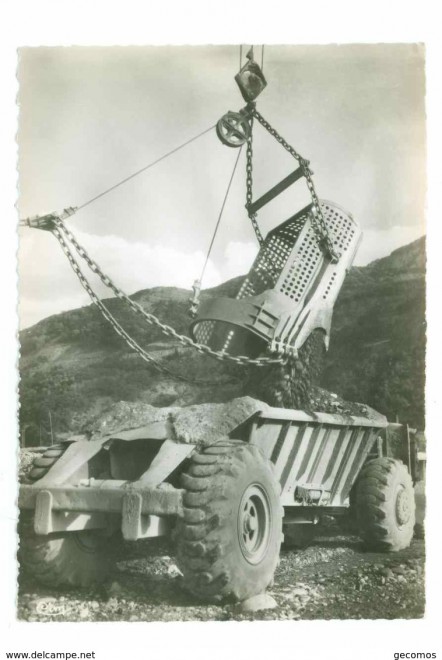

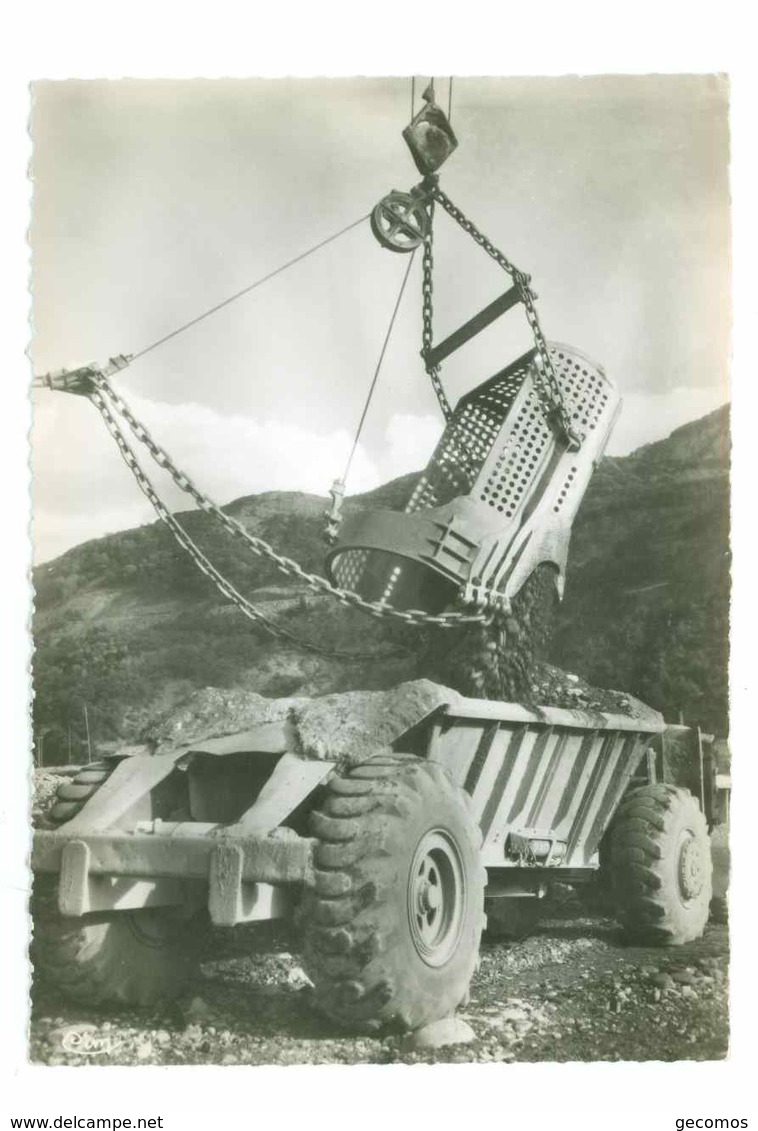

Et voui, le godet qui charge est celui d'une dragline ("pelle à benne traînante").
viewtopic.php?f=11&t=11682&p=447473&hilit=godet+dragline#p447473
...et ça sert toujours !
https://www.lemoniteur.fr/article/une-n ... nte.927114
On recycle, dans le bâtiment, faut pas croire ...

[augerd]

hello,

en fait, j'aime bien la forme de ces scrapeurs

pas trouvé de diagramme de ces engins, alors je continu à chercher: j'ai bien trouvé un truc qui ressemble vachement ...

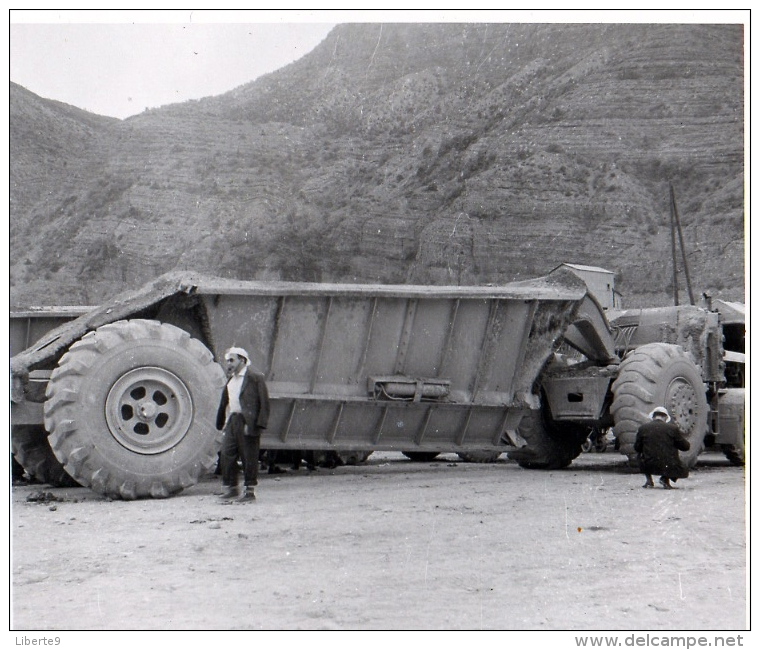

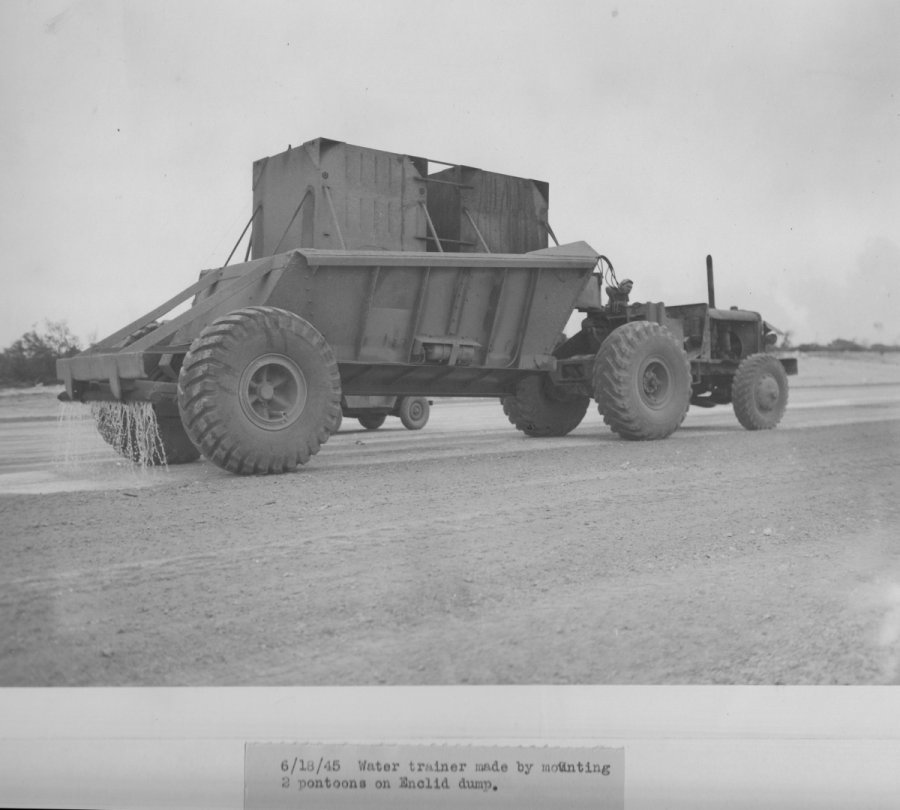

... shooter en 1945 sur la base US Navy de Guam, mais non, c'est pas le meme, car la remorque (bottom dump) est plus courte (5 renforts sur le coté) que ceux de Serre-Ponçon ...

... qui en ont 7 ... donc c'est pas non plus de la récup des domaines après la guerre

y'a bien un bouquin sur la prod Euclid entre 1924 et 1968 ... mais épuisé, ou à un prix

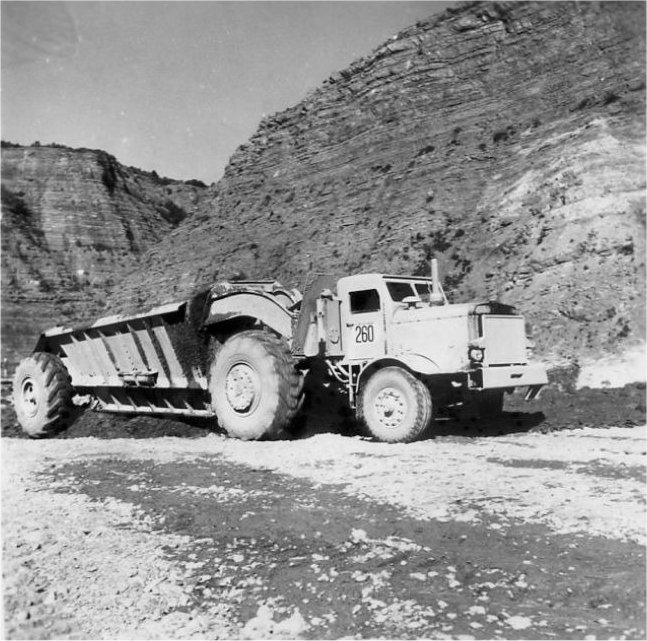

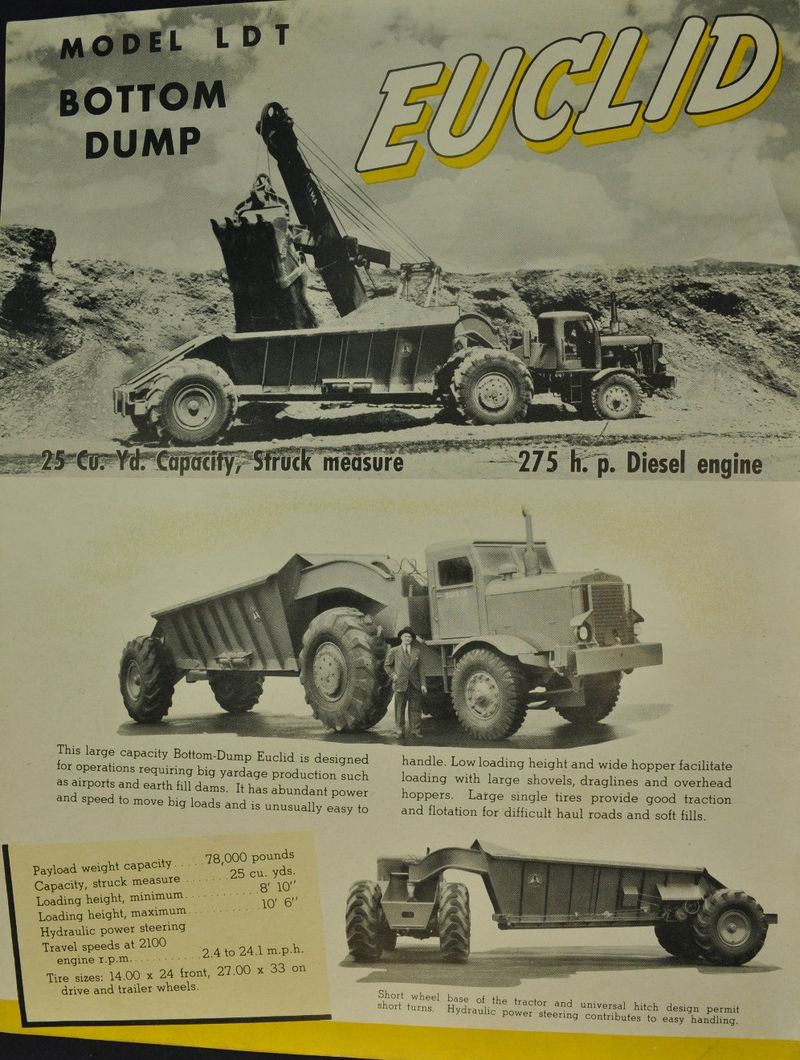

et coup de pot hier, j'ai trouvé une doc de 1947 ou le modèle à l'air presque identique: un LDT

Serre-Ponçon construction Euclid 10 extrait.jpg (103.1 Kio) Vu 4378 fois

y'a plus qu'a trouver un diagramme du LDT

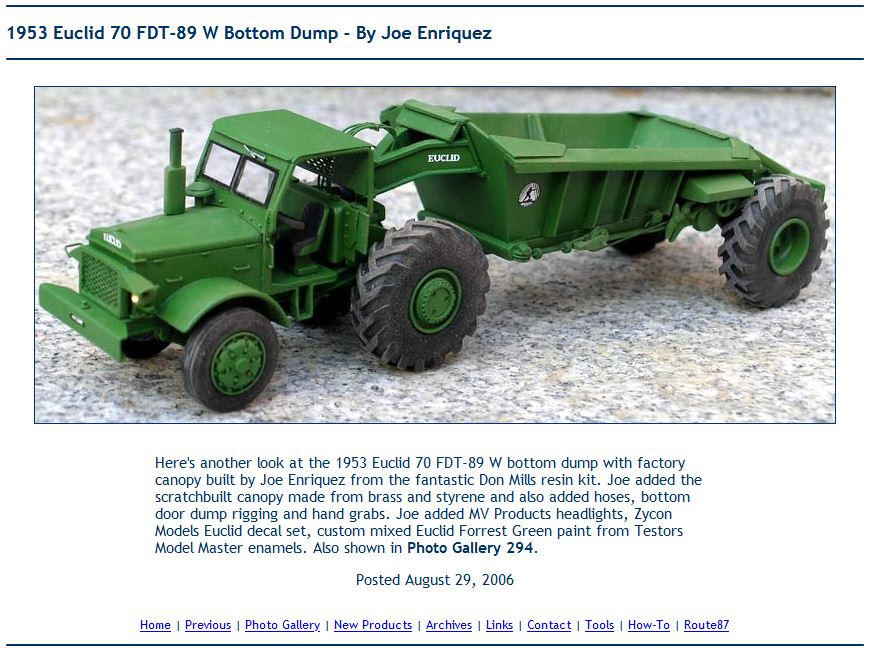

pour info, y'en a eu un modèle approchant en HO: kit résine de Don Mills, bien sur introuvable

Dominique

[pehem]

Tous ces matériels sont ils des scraper ou des dumper ?
Je penche pour la deuxième solution, car je ne vois pas de dispositif pour gratter le sol et remplir la benne.

[Patrick ze rabbit Deludin]

Ce sont des bennes à fond ouvrant, justement rien à voir avec les modèles de chez Roco ("scrapper"), comme dit plus haut.
L'avantage sur un "camion" qui vide sa benne (tombereau, "dumper", les modèles énormes non immatriculables), c'est qu'on peut "étaler" en même temps qu'on vide.
Même si, bien sûr, il faudra niveler et surtout tasser les remblais.

[augerd]

suite de mes recherches ...

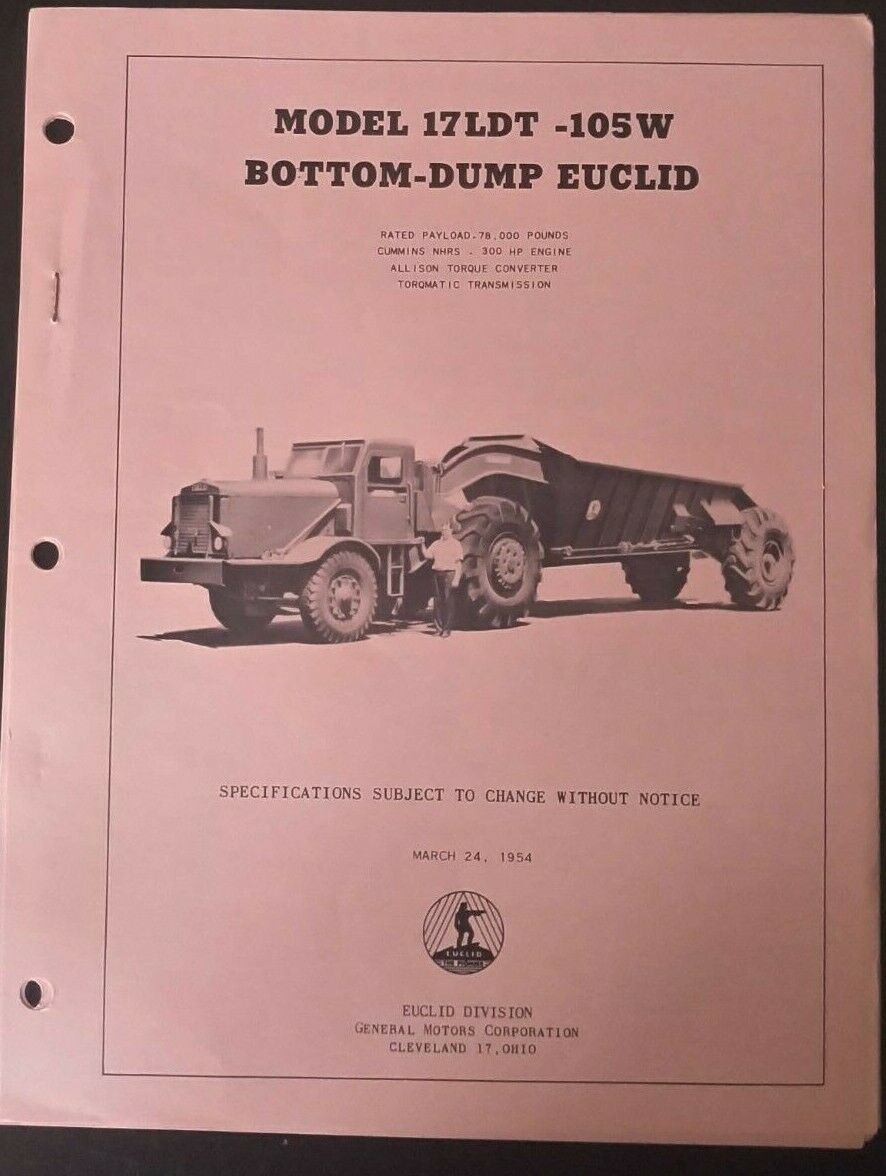

je pense avoir trouvé le modèle ...

... un XX LDT - 105W
le XX LDT correspond à un mix du moteur et de la transmission:

--------------moteur--------transmission
17 LDT---Cummins NHR------Allison
18 LDT---Cummins NHR-------Fuller
20 LDT-----GMC 6-110---------Fuller
25 LDT-----GMC 6-110--------Allison

livré en 1954 à Marseille en provenance des US, je ne sais pas ce qui avait été choisi comme motorisation à la commande, surement un truc classique des TP
la cabine est identique sur les LDT

la remorque 105W, c'est pour charger du tout venant (genre piste aéroport) à déchargement par dessous dite 25 Cu Yd aux US ... si qlq'un connait la signification en français
une plus grosse existe, la 118W dite 55 Cu Yd (pareil si qlq'un à l'explication) spéciale pour les mines de charbon à ciel ouvert ...

cette doc à été vendue sur Ebay US y'a qlq semaines, fait ch**** car même avec les mesures "pas du tout métrique" elle m'aurait bien servie

Dominique

[Ramon Soupalognon]

Cu Yd = cubic yard : 0,914 X 0,914 X 0,914 mètre, soit 0,76 m3 en arrondi.

Ramon

[augerd]

merci Ramon

ça me disait vaguement qlq chose ces mesures après 25 ans dans une boite US, mais j'ai évité d'écrire des conneries

donc la 105W fait 19 m3 en gros ...

Dominique

PS* un autre p'tit film de l'INA de 4'24" en N&B sur la construction https://www.ina.fr/video/RAF04008151/travaux-sur-la-durance-video.html
