Les Scieries (Principes et réalisations en modélisme)

[Fr. Tavernier]

Merci Maximin, c'est bien ce que je pensais, comme Patrick, quelques doutes sur les dimensions...

Il y avait eu aussi dans LR une scierie de Michel Paul, plus imposante.

Enfin, Gilbert Gribi avait dessiné la scierie de son grand père sauf erreur, mais les dimensions étaient elles strictement celles de la réalité, seul Gilbert pourra nous le dire...

[YVES]

Je pensai que Gilbert Gribi passerait par ici...

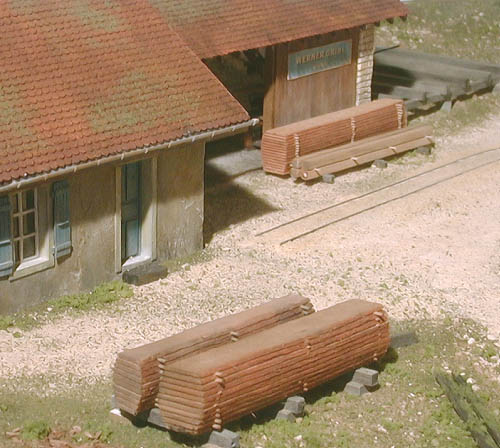

Donc, la scerie WERNER GRIBI, en construction.

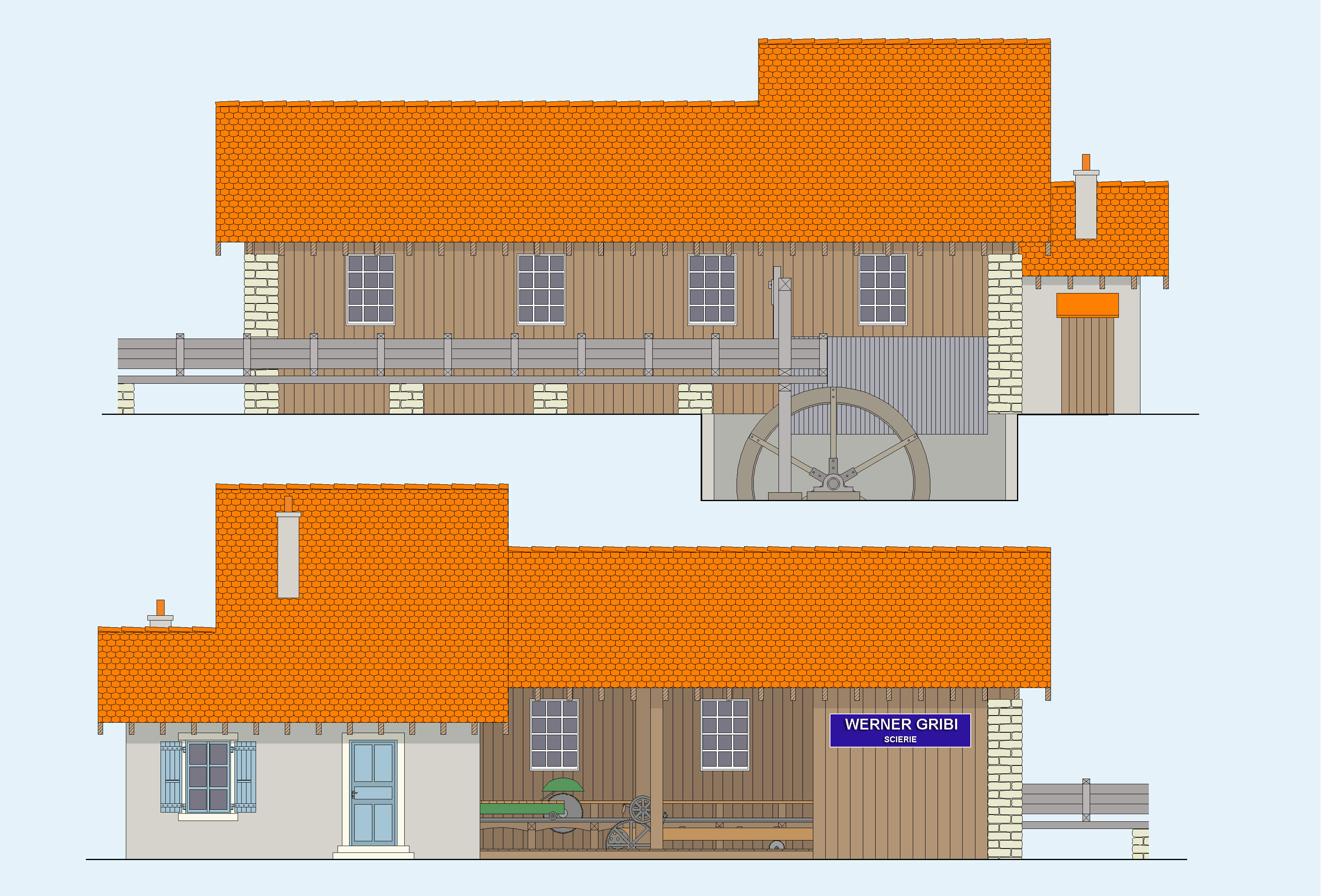

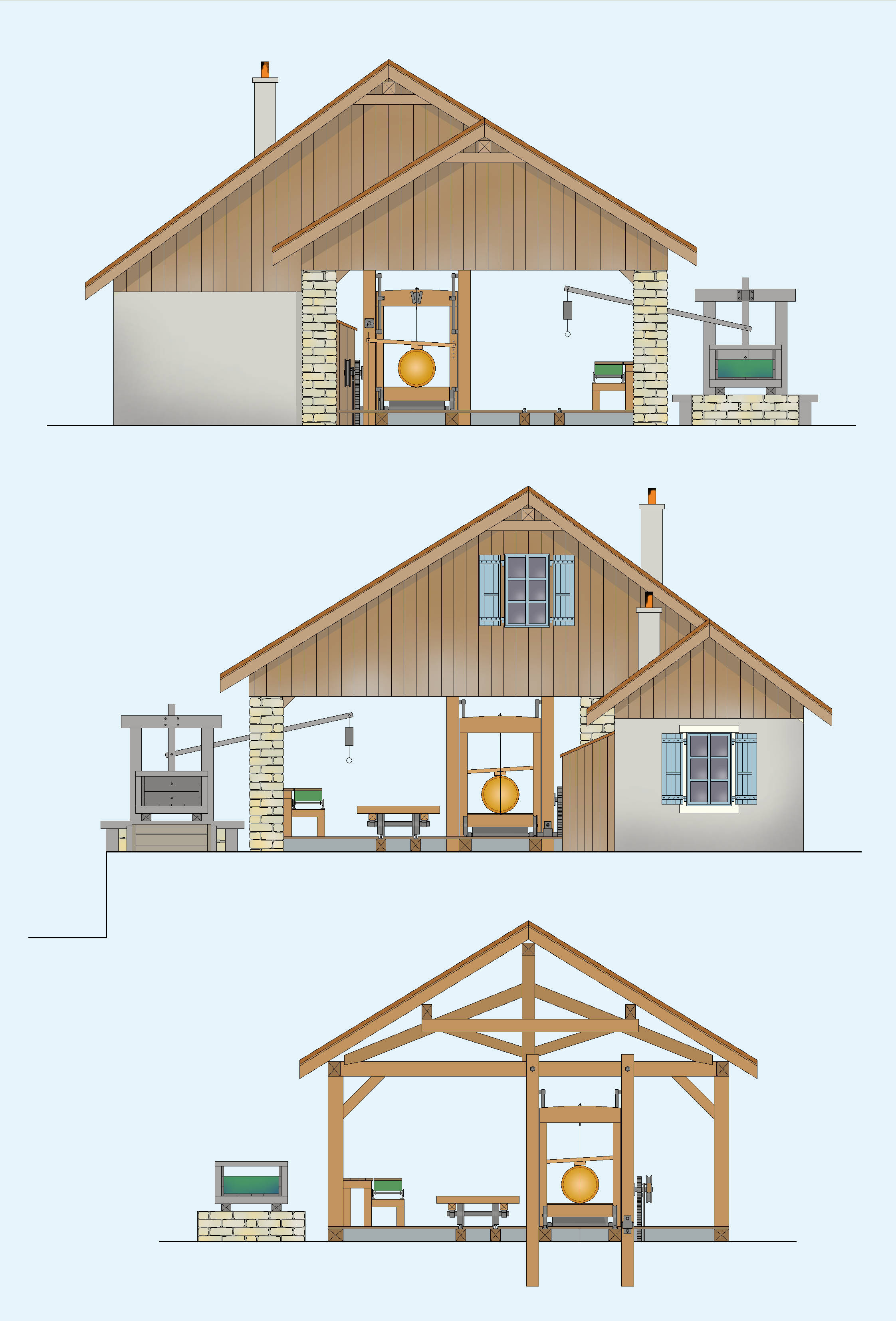

- Les plans téléchargeables :
http://gilbert-gribi.com/ggribi/pdf/Sci ... essins.pdf
- L'aménagement intérieur en photo :
http://gilbert-gribi.com/ggribi/pdf/Sci ... photos.pdf
- Intégration sur le réseau :
http://gilbert-gribi.com/GGribi/scierie.html
http://gilbert-gribi.com/GGribi/Scierie02.html

[YVES]

Autre trés belle scierie - La scierie des Loups de Bernard Junk.


Un décor fignolé.

Reportages sur PME :
viewtopic.php?f=4&t=6247
viewtopic.php?f=4&t=11174&p=406379&hilit=junk+scierie#p406379

[Gilbert Gribi]

Merci Maximin, c'est bien ce que je pensais, comme Patrick, quelques doutes sur les dimensions...

Il y avait eu aussi dans LR une scierie de Michel Paul, plus imposante.

Enfin, Gilbert Gribi avait dessiné la scierie de son grand père sauf erreur, mais les dimensions étaient elles strictement celles de la réalité, seul Gilbert pourra nous le dire...

Je passe, je passe
Des belles choses sur ce fils
Non ce n'était pas la scierie de mon grand-père qui était agriculteur, mais mon papa était scieur d'où le nom de la scierie Werner Gribi. La sciure ça me connait.
Pour ce qui était des plans de la première scierie, (enfin deuxième, j’avais fait avant une scierie américaine qui se trouve chez Daniel Houël), je m'étais largement inspiré du magnifique livre Les scieries et les anciens sagards des Vosges de J-L Boithias & M.Brignon.
Et comme je suis un amoureux de ces vielles bêtes j’ai un projet d’en faire encore une, mais avant j’ai d’autres projets.
Gilbert


Article dans Le Train 165/166/167

[05mogul05]

Non ce n'était pas la scierie de mon grand-père qui était agriculteur, mais mon papa était scieur d'où le nom de la scierie Werner Gribi. La sciure ça me connait.

Hello Gilbert
Le bois, tu est tombé dedans quand tu étais petit ? Alors c'est ce qui explique la qualité de la menuiserie de tes réseaux !

Et comme je suis un amoureux de ces vielles bêtes j’ai un projet d’en faire encore une, mais avant j’ai d’autres projets.

Précise ta pensée, Gilbert ! (ça restera entre nous . . . . )

[jean-pierre]

Dans une vidéo sur Rail Expo 2019, j'ai découvert ma p'tite scierie à la 24 em minute.



Elle n'est cependant pas finie.

[pelican]

super

[récup'61]

Je reviens sur ce fil, car mon propriétaire et voisin a fait fonctionner sa "multi-lames verticales.
De surcroît, j'ai pu lui filer un coup de main pour réparer son élévateur et il m'a débité de beaux plateaux pour une table extérieur:

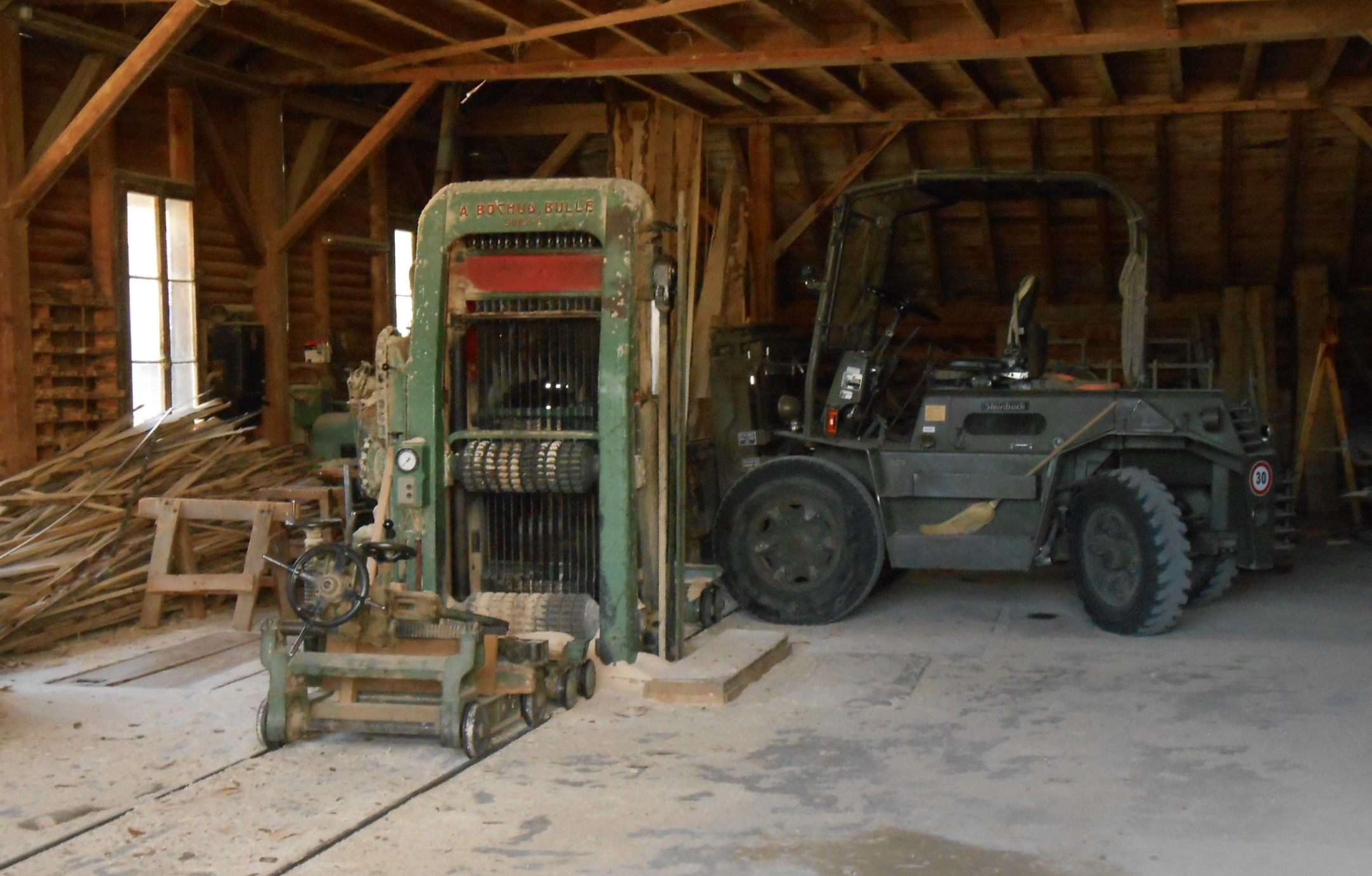

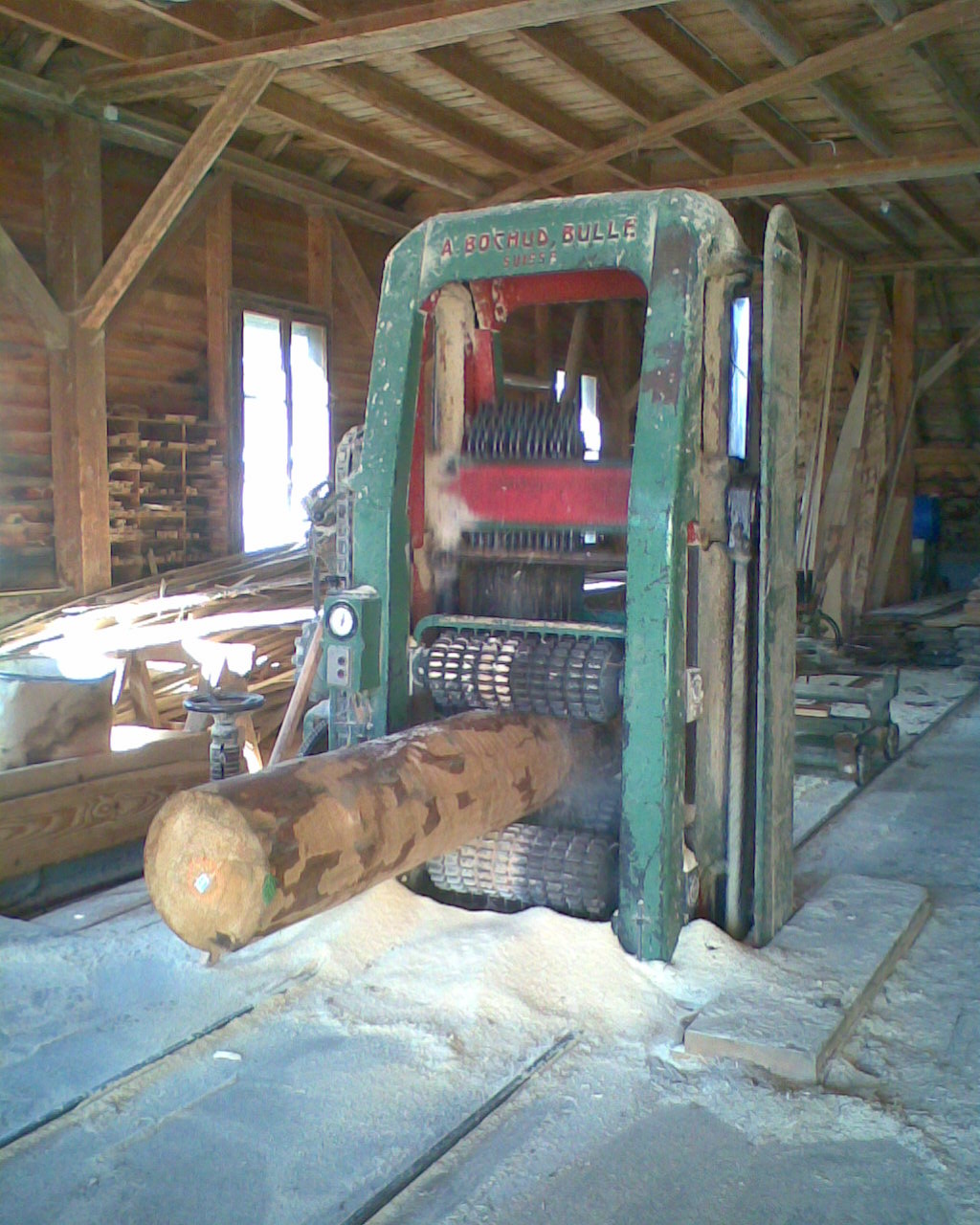

Multi-lames

Boschud à Bulle

C'est une machine de fabrication suisse, en service depuis bien 60 ans et elle fonctionne parfaitement.
Son propriétaire envisage une remise en état de son entraînement dont un contrôle de l'énorme moteur asynchrone, ainsi que du coffret de "mise en marche" automatique avec ses résistance à bain d'huile.
J'espère pouvoir vous faire vivre ce travail et découvrir le train de courroies impressionnant qui est au sous-sol.
La table:

Chantier

[récup'61]

Trouvé sur You-you' C'est en allemand, mais de très belles images très parlantes par elles-mêmes.

Et la relève est bien présente.
Le coup d'oeil sur le vieux HATZ vaut le

[récup'61]

-Une vidéo, qui date déjà, mais intéressante.
J'espère qu'elle ne sera pas retirée comme la précédente...

[pelican]

On peut toujours lire la première vidéo, mais il faut aller sur Youtube

[récup'61]

Visite d'une scierie-musée à CH 1188 St George. Elle date de 1760, mais les bâtiments, au fil des siècles, ont été remembrés et restaurés, voir agrandis.
Sous le même toit on trouvait une batteuse, une tarare et divers moulins à pierres... Mais c'est la partie dédiée au bois qui a été la mieux conservée
et qui est présentée en activité pour le visites :

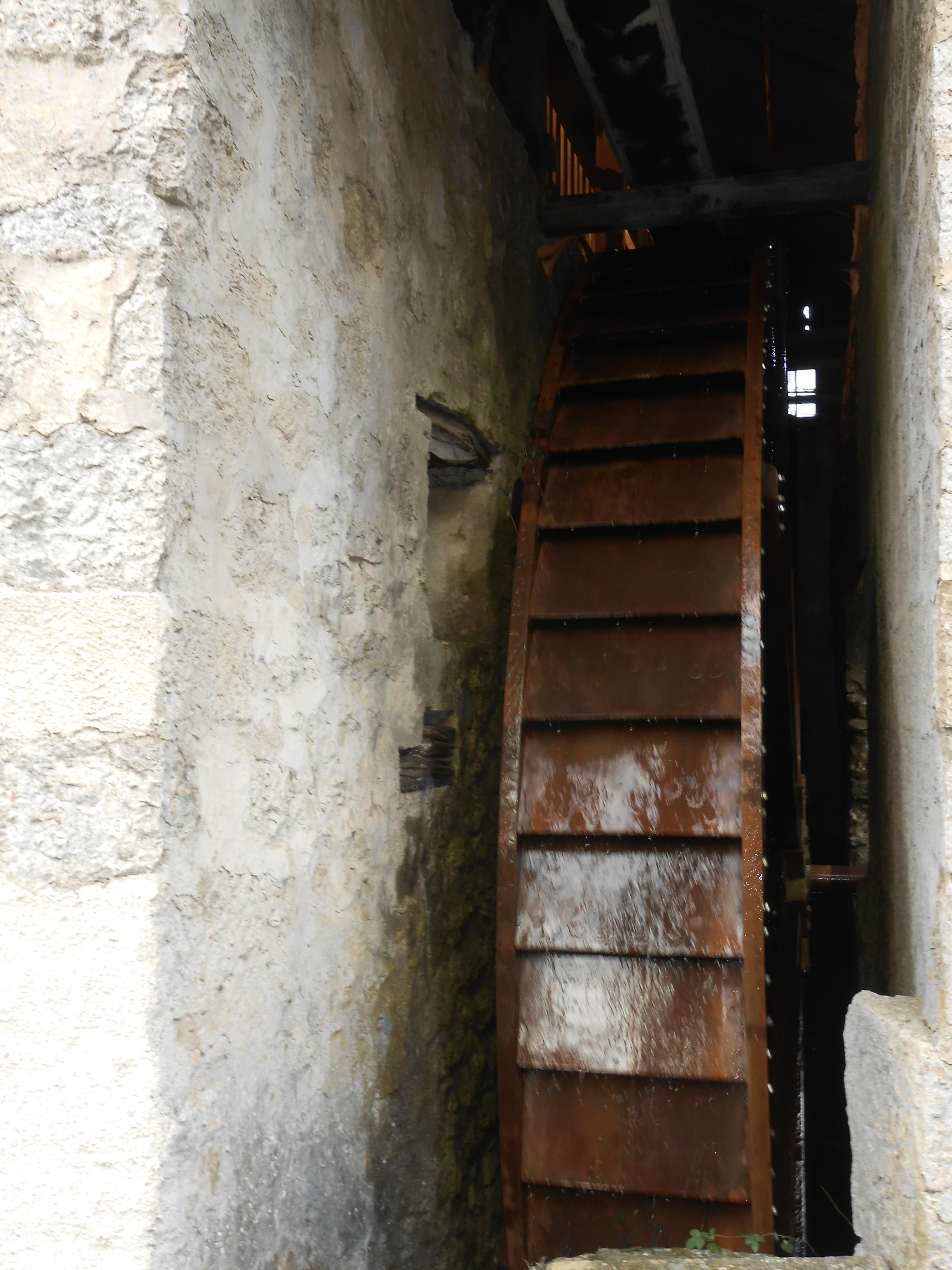

La roue à augets 6,5 m de diamètre env. 3,5 kW 3,5 U/min-1

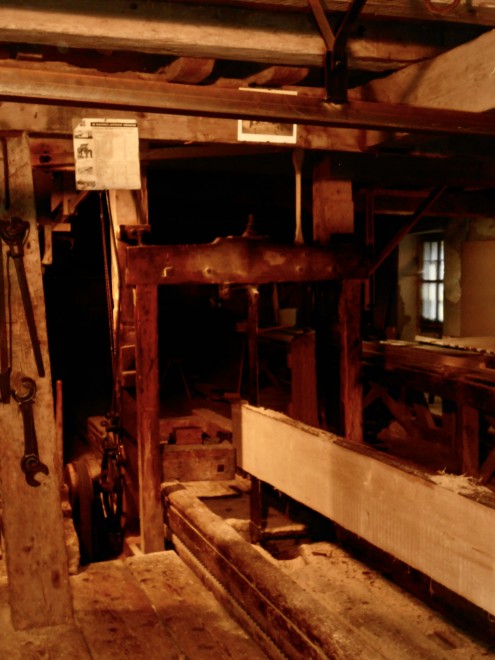

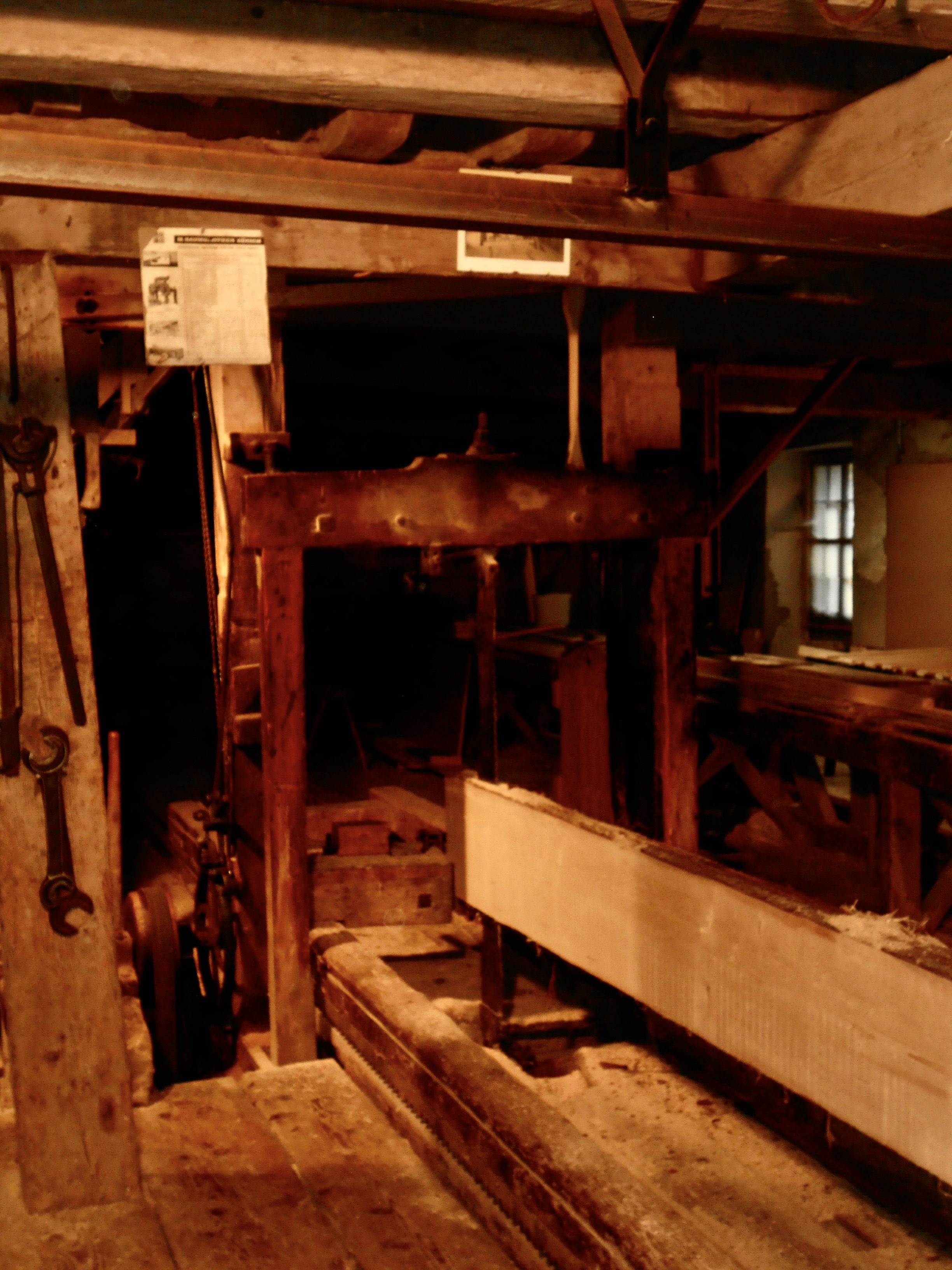

2 "hauts fer" travaillant en alternance sur le même axe.

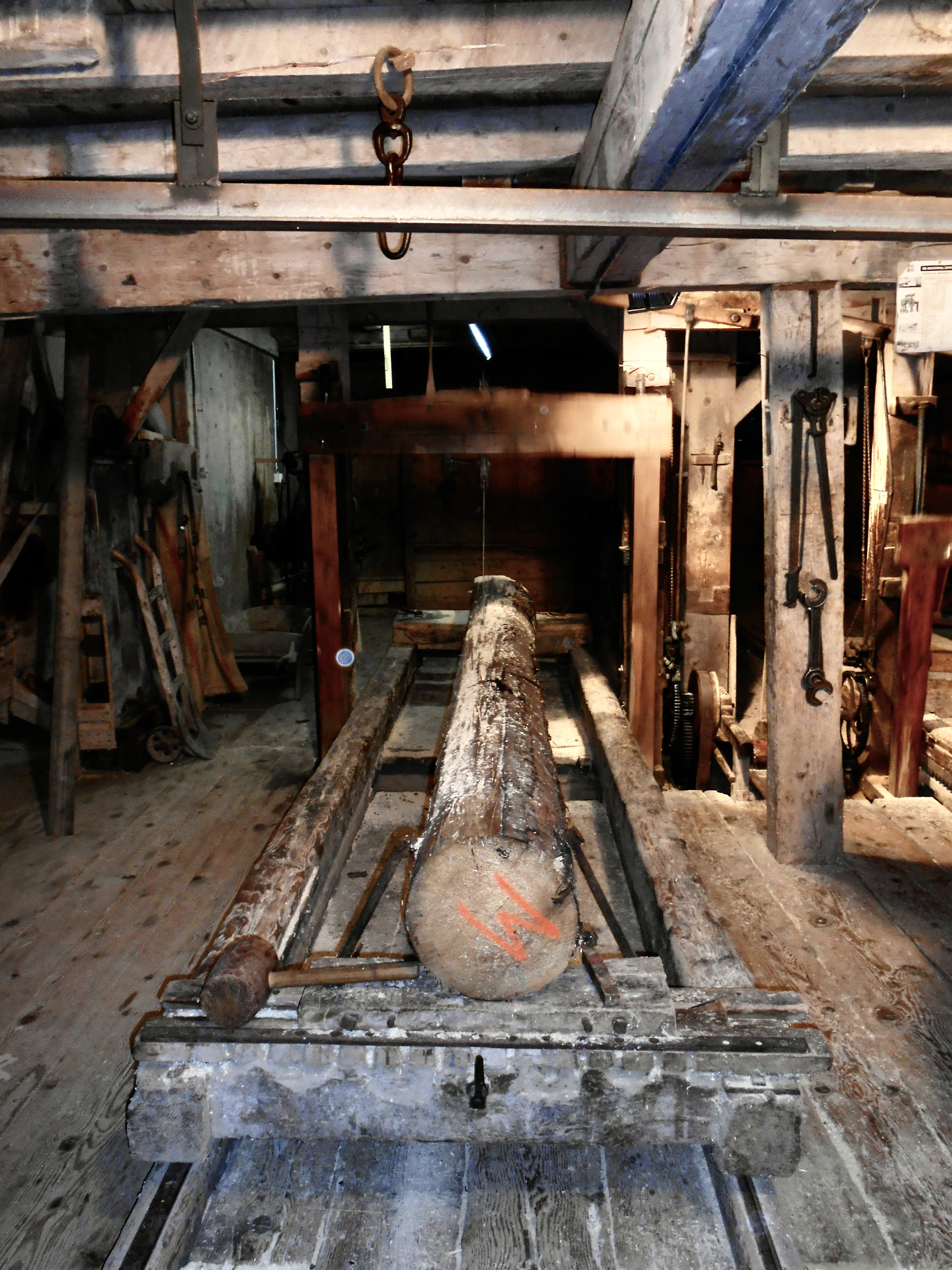

Celui-ci pour le bois à façon (poutres).

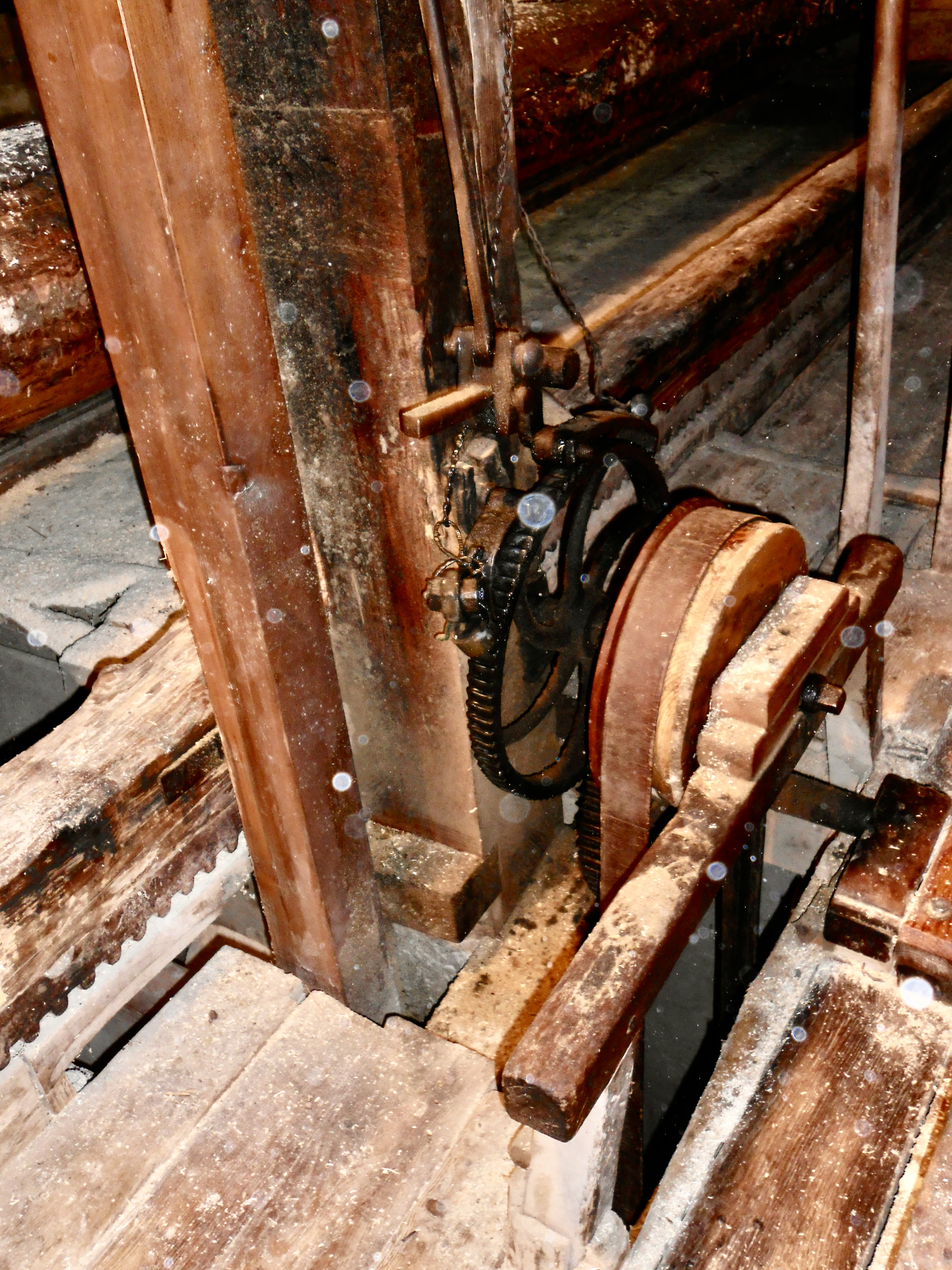

Un des dispositif d'avance, à cliquets

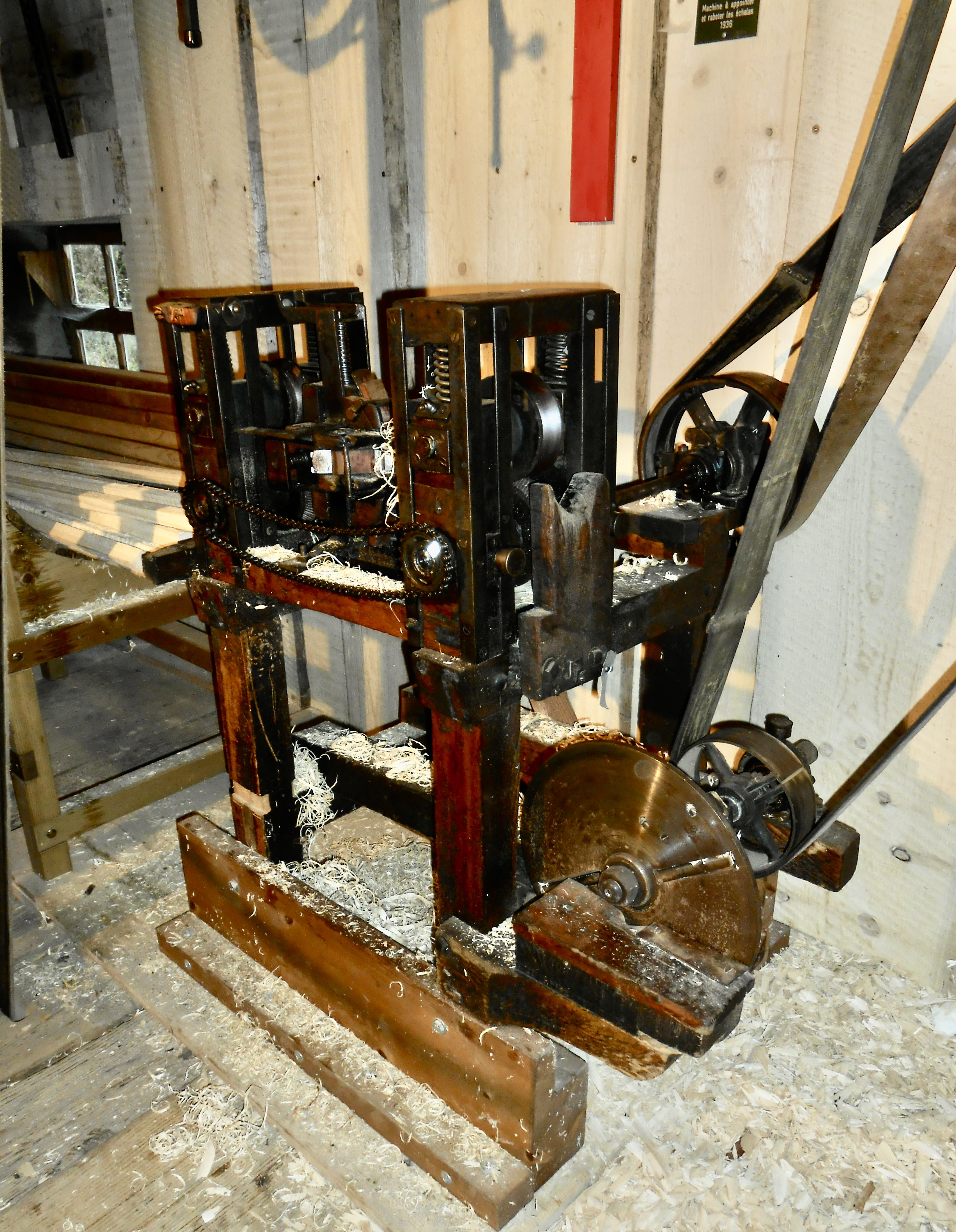

Et une machine assez exceptionnelle, puisque fabriquée dans le village voisin de Longirod, qui permets de profiler des échalas pour la vignes ou les tomates.

14,8 millions de pièces produites en 49 ans et toujours active

[récup'61]

Dans un style pur US. Et à vapeur !!!



Il faut cliquez sur la balise vidéo pour que la vidéo apparaisse, logique...
La modération-réparation.

[récup'61]

Ben non, ça ne marche pas.
Sur la Prévisualisation c'est OK mais pas au final

[Storm]

Bah, elle y est 2 fois maintenant Logique y'a 2 fois la ligne de vidéo
