Re: Bogie moteur Hom BD-Concept

Messagepar Z105 » 10 09 2024 à 19:41

Je viens de mesurer la conformité de la production de Shapeways par rapport au diagramme de Patrick.
La caisse est bien trop haute 38,5 par rapport au rail avec les bogies provisoires - qui me semblent ne pas à l'origine de cette surélévation - pour 33,3.
Va falloir en rentrer un max les bogies dans la caisse...
Elle est aussi trop courte: 92 d'une traverse à l'autre pour 94,7 théorique.
L'écart de longueur étant au niveau du capot moteur, la longueur de la cabine étant correcte. Ô miracle!

Bien cordialement,
Avatar de l’utilisateur
Z105

Messages: 62
Enregistré le: 03 09 2024 à 04:17

Re: Bogie moteur Hom BD-Concept

Messagepar Storm » 10 09 2024 à 20:28

Finalement ce n'est pas le même que j'ai...



Storm NORRIS B.A. Addict
Avatar de l’utilisateur
Storm
Bifidus Actif en vacances
Bifidus Actif en vacances

Messages: 23939
Enregistré le: 24 04 2006 à 23:54
Localisation: Vesly (27)

Re: Bogie moteur Hom BD-Concept

Messagepar Patrick ze rabbit Deludin » 10 09 2024 à 22:08

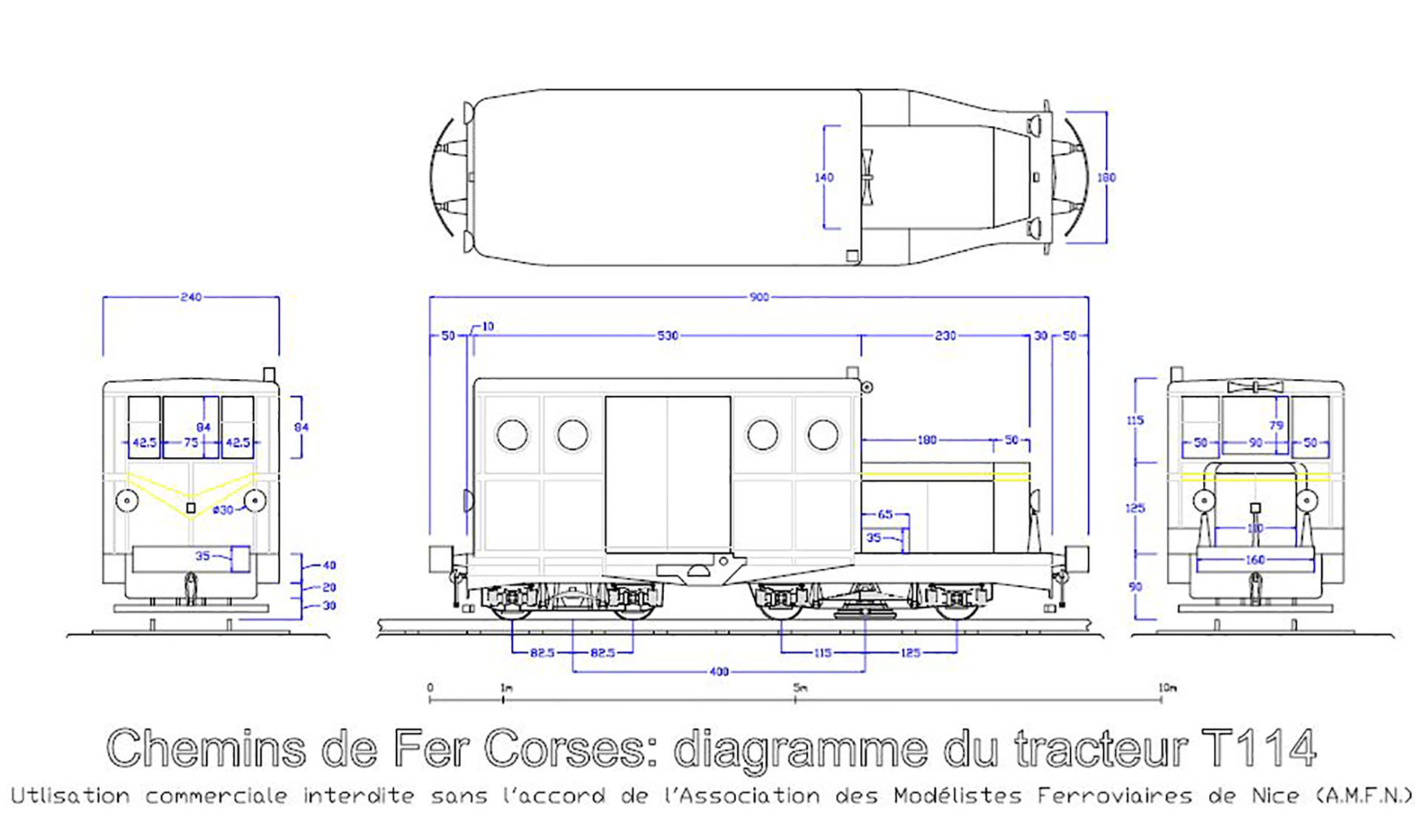

Ah ouiiii, là, on lit bien les cotes #B6 :


(Ça fleure bon l'AutoCad !).
C'est l'autre version du 114, avec les phares sur des "poteaux".
Manquent encore quelques dimensions, mais en mettant le plan à l'échelle, on doit approximer suffisamment.
Euuuh, "approximer" :F9 ...
Mais qu'est-ce que je fais sur un forum de train ?
Plus JAMAIS d'aiguillages #B8 ...
Avatar de l’utilisateur
Patrick ze rabbit Deludin

Messages: 14858
Enregistré le: 08 10 2014 à 20:32

Re: Bogie moteur Hom BD-Concept

Messagepar Z105 » 10 09 2024 à 23:07

Le capot sur cette version antérieure est plus court et le châssis AV est réduit de 24 cm.
Pour ce qui est de la longueur le Shapeways semble donc conforme. Pour la hauteur ce n'est pas bon.
Je suppose qu'il y a eu une remotorisation qui a nécessité un allongement du capot et du châssis.
Les supports des phares ont été supprimés et ces derniers disposés plus bas et en porte-à-faux du châssis.

Bien cordialement,
Avatar de l’utilisateur
Z105

Messages: 62
Enregistré le: 03 09 2024 à 04:17

Re: Bogie moteur Hom BD-Concept

Messagepar Patrick ze rabbit Deludin » 10 09 2024 à 23:15

Oui, c'est ça.
J'avais remarqué la longueur différente du capot, mais pas du châssis.
Mais qu'est-ce que je fais sur un forum de train ?
Plus JAMAIS d'aiguillages #B8 ...
Avatar de l’utilisateur
Patrick ze rabbit Deludin

Messages: 14858
Enregistré le: 08 10 2014 à 20:32

Re: Bogie moteur Hom BD-Concept

Messagepar Z105 » 12 09 2024 à 10:37

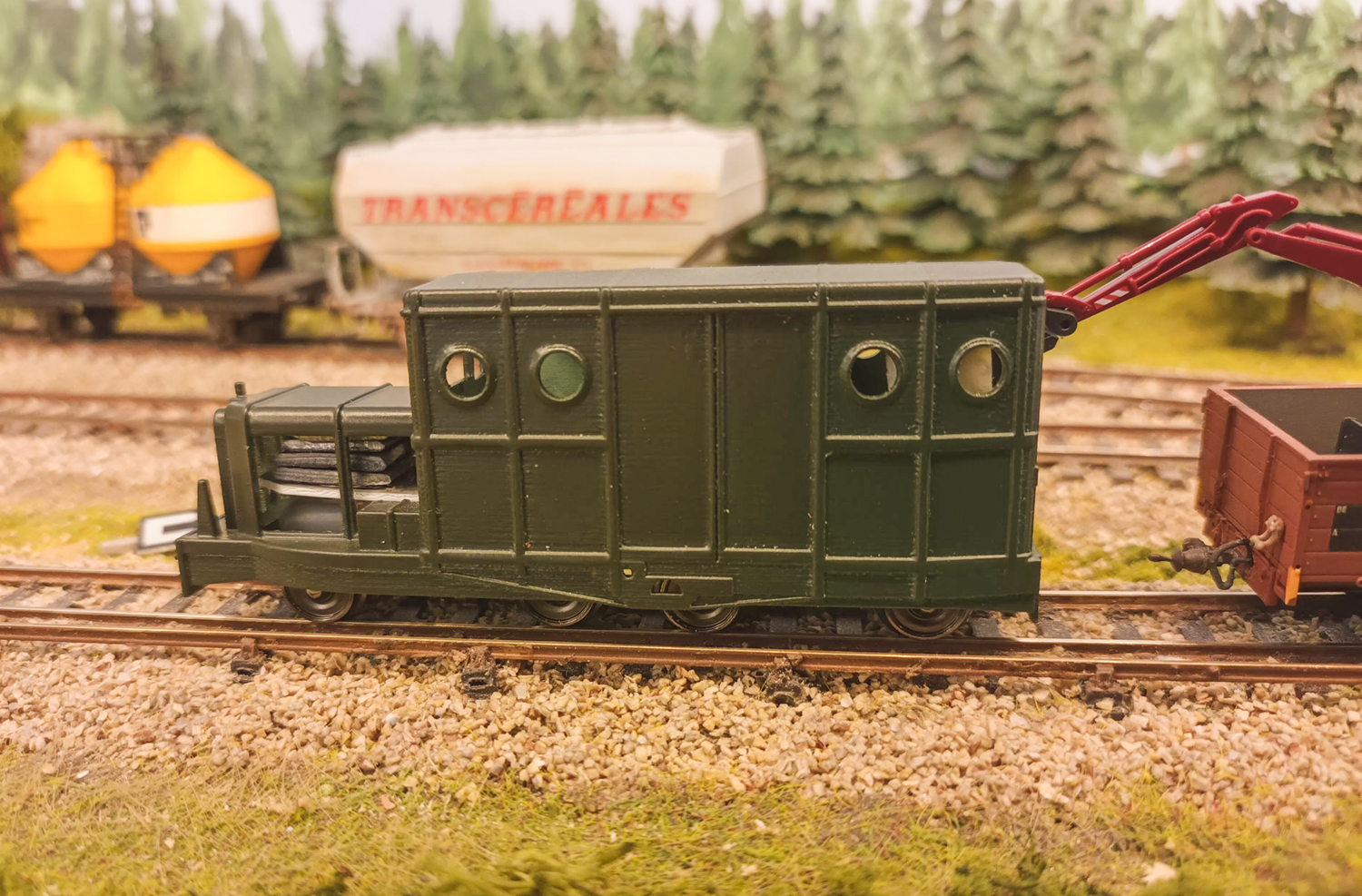

J’ai reçu hier mes bogies de BD Concept et j’ai procédé à un premier essai.
J’ai donc monté les bogies sur un châssis provisoire taillé dans de la plasticarte de 1 mm et collé (colle 21) sur ce dernier, quelques morceaux de plaque de plomb, principalement sous la capot et autour de l’axe du bogie moteur. La caisse est provisoirement calée par deux blocs de polystyrène extrudé.
Pour l’instant je n’ai pas relié électriquement le bogie porteur.
Comme je le prévoyais il n’y a pas beaucoup d’espace entre les deux bogies, puisque le bogie porteur est trop long, comme je m’y attendais.
Mais les 2 bogies rentrent sous les jupes de la caisse et pivotent suffisamment pour mes courbes et mon aiguille BEMO.
La prise de courant est très correcte et devrait être parfaite lorsque le bogie porteur sera connecté.

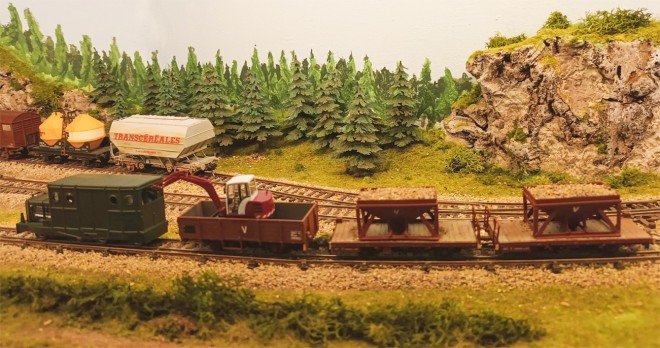

Côté traction, c’est pas mal du tout. Le bête tire sans problème 3 wagons à 2 essieux Bemo comme sur la photo jointe.
Vous avez le droit de saluer, ou de rire de la solution d’attelage que j’ai trouvée….
J’ai même pu atteler un 4ème wagon REE. Pour les missions que je compte confier à le bête c’est parfait. Toutefois je n’ai que très peu de pente.
Le moteur est peu bruyant toutefois.


J’ai poursuivi mes essais, dans une optique Train Jaune des voitures.
La bête décolle une Z100 Atlas montée sur bogie Zeuke mais dans la courbe (environ 400 mm de rayon) ça patine.
Je n’ai pas insisté, ne voulant pas risquer d’endommager le moteur.
Je pense qu’avec un châssis originel en Zamac découpé et avec une remorque, elle allégée de son châssis zamac, avec des courbes pas trop serrées, une prise de jus sur 4 essieux et pas de pente, cela pourrait fonctionner. A vérifier.

Je vais envoyer à un ami les côtes pour un châssis métal et l’emplacement des lests.
Et de mon côté étudier comment bien fixer et horizontalement le châssis,
Je ne suis pas sûr de pouvoir monter des flancs de bogie. Ce serait dommage car BD Concept à prévu des supports latéraux à cet effet.

Bien cordialement,
Avatar de l’utilisateur
Z105

Messages: 62
Enregistré le: 03 09 2024 à 04:17

Re: Bogie moteur Hom BD-Concept

Messagepar pelican » 12 09 2024 à 10:46

Belle bête :ok
Pélican, Soixantologue (© by Pélican ..) Plus jamais de Hom

PME LE forum des voies Etroites et Métriques
petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 50579
Enregistré le: 25 04 2006 à 08:19
Localisation: Thimeon

Re: Bogie moteur Hom BD-Concept

Messagepar Patrick ze rabbit Deludin » 12 09 2024 à 12:22

:F5
Ah oui, j'avais pas vu l'attelage :H1 #B6 !
Bon, le résultat est là.
D'ailleurs le vrai pouvait tirer quoi ? 3 ou 4 wagons, ou plus ?
Mais qu'est-ce que je fais sur un forum de train ?
Plus JAMAIS d'aiguillages #B8 ...
Avatar de l’utilisateur
Patrick ze rabbit Deludin

Messages: 14858
Enregistré le: 08 10 2014 à 20:32

Re: Bogie moteur Hom BD-Concept

Messagepar jpvapeur54 » 12 09 2024 à 20:30

Bonsoir à tous !

Il pouvait tirer 3 ou 4 wagons ! ??????
J'avais lu quelques part que : Lorsqu'il était attelé , le châssis se déformait et s'allongeait !!! D9 D9
Le châssis du petit Billard n'était pas prévu pour !

Bonne soirée à tous !
Avatar de l’utilisateur
jpvapeur54

Messages: 642
Enregistré le: 21 09 2012 à 20:30

Re: Bogie moteur Hom BD-Concept

Messagepar Ramon Soupalognon » 13 09 2024 à 00:35

La Bête de Calvi avec quelques wagons en mai 1976.

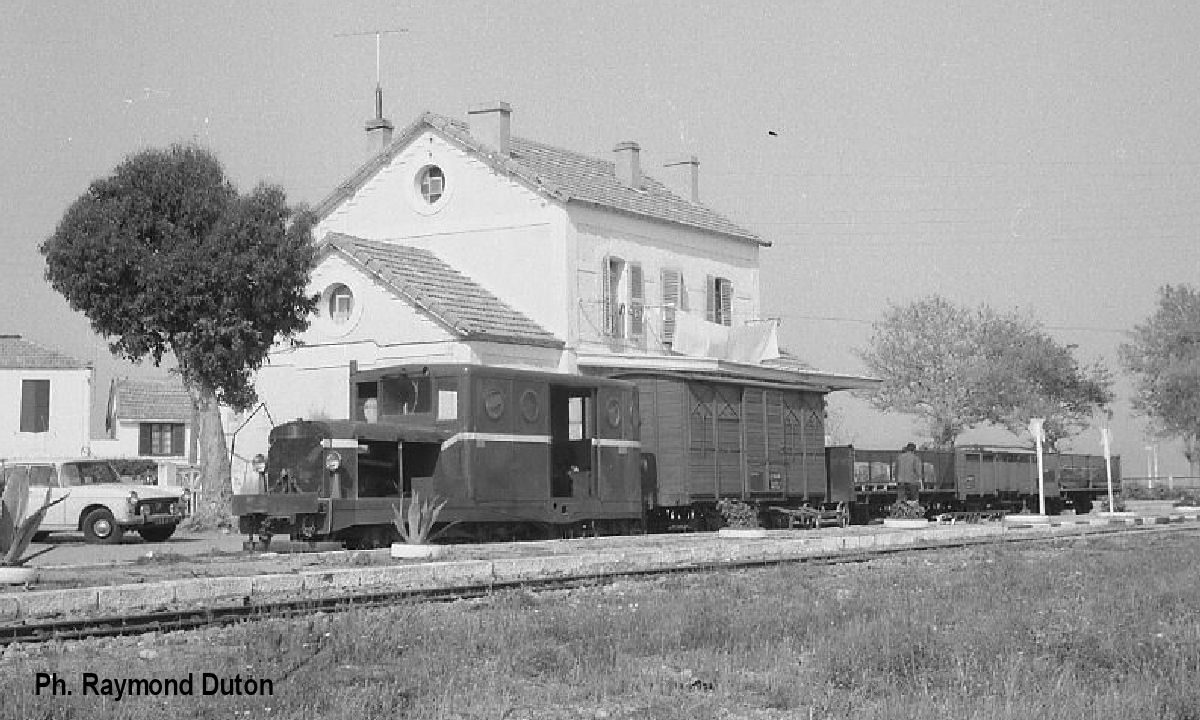

A Algajola :

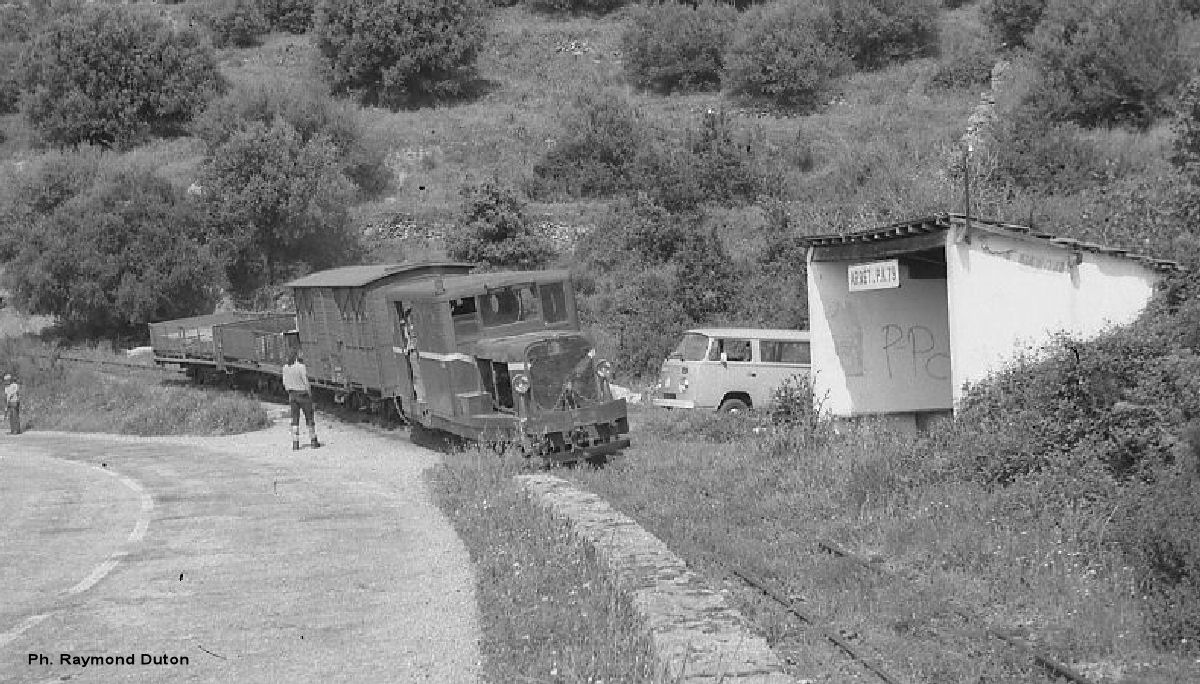

Et à l'arrêt du PK 79 :

Ramon
Avatar de l’utilisateur
Ramon Soupalognon

Messages: 1551
Enregistré le: 12 06 2017 à 14:06
Localisation: Melun, France

Re: Bogie moteur Hom BD-Concept

Messagepar Gallavael » 13 09 2024 à 09:06

Merci pour les informations !
J'ai également un locotracteur Bete de Calvi en attente de montage, je suis attentivement tes essais !
Les Billards?? Y'a que ça de vrai!!
Avatar de l’utilisateur
Gallavael

Messages: 1586
Enregistré le: 13 08 2008 à 11:48
Localisation: Saint-Etienne/ Lyon

Re: Bogie moteur Hom BD-Concept

Messagepar Z105 » 13 09 2024 à 10:01

Merci Ramon pour ces belles photos. J'aime bien la 404 et l'agave sur la première.
Donc CQFD, la bête pouvait tirer 4 wagons, même si ça déformait son châssis.
Par contre, tu retournes le couteau dans la plaie (à l'insue de ton plein gré), les photos confirment que la version Shapeways est trop haute.
Il me semble que c'est surtout dans la partie haute, au-dessus du capot.
Peut-on découper le haut? Je me vois mal le faire.
Donc, je vais éviter de mettre un couvert derrière.

Gallavel, c'est aussi une caisse Shapeways que tu comptes monter?
J'ai réalisé un plan pour le découpe d'un châssis adapté et la monte des bogies BD Concept.
Un ami qui maîtrise le dessin industriel va le redessiner bien mieux que moi.
Je te le donnerai, si cela t'intéresse.

Bien cordialement,
Avatar de l’utilisateur
Z105

Messages: 62
Enregistré le: 03 09 2024 à 04:17

Re: Bogie moteur Hom BD-Concept

Messagepar Z105 » 13 09 2024 à 10:05

Avec ses deux phares au bout des montants, sa cabine et sa caisse très bas, la bête me fait penser à un escargot dessiné par...... un cubiste.
Non?
Avatar de l’utilisateur
Z105

Messages: 62
Enregistré le: 03 09 2024 à 04:17

Re: Bogie moteur Hom BD-Concept

Messagepar Beyer-Garrat » 13 09 2024 à 13:15

Il avait aussi été surnommé "le sous-marin " à cause des hublots :H1
Comme je le disais plus haut tout le monde est parti du dessin mis à dispo par les "modelistes Nicois "
qui s'avère faux en hauteur :C3
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 24336
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit we trust !

Re: Bogie moteur Hom BD-Concept

Messagepar Z105 » 13 09 2024 à 14:31

D'après mes calculs la cabine est trop haute de 3 mm, la hauteur du capot semble correcte.
Avatar de l’utilisateur
Z105

Messages: 62
Enregistré le: 03 09 2024 à 04:17
