digitalisation Roco locotracteur derniere génération > fini

[augerd]

la suite...

la cyano à bien collée... surtout DANS le connecteur femelle, donc on vire et on recommence

mais ce coup ci, collage avec micro goutte de Sader bi-composant... au moins cela ne débordera pas partout
donc à demain, le temps que ça sèche sur le radiateur...

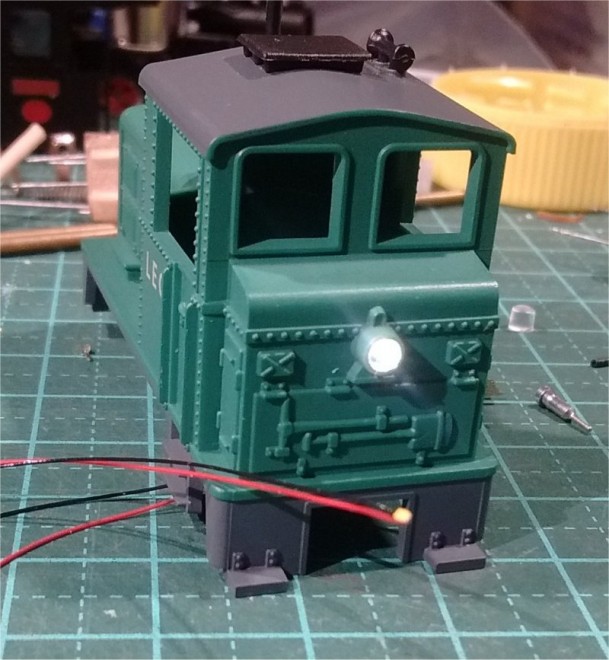

m'enfin, j'ai percé le feu arrière à 0.6, mis la µ led, et voila ce qu'elle donne avec une resistance de 15K

Dominique

[Storm]

Tu as un truc sympa pour les phares et lanternes c'est une "colle" qui durcit aux UV Ça se trouve en grande surface brico. Sur des lanternes en laiton, tu étales une première couche pour isoler l'intérieur ensuite tu place ta led et tu remplis. Tu peux positionner ta led comme tu veux en jouant avec les fils et un coup de lampe UV pour figer le tout Si tu retrouves les vidéos de Saint Hilaire de Lavit, c'est ce que j'ai utilisé pour ma Mallet Géco

[augerd]

celle ci peut être

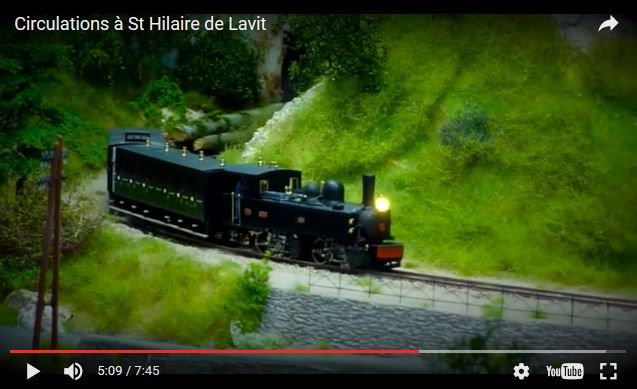

St Hilaire 01.JPG (50.41 Kio) Vu 5450 fois

j'ai lu plusieurs fois des gars très content de cette résine UV ... à tester !

ma méthode actuelle c'est : arrondir l'emplacement avec une fraise boule, un coup d'Humbrol 11 pour le réflecteur, perçage suivant soir 2 µ fils ou une µ ampoule de 1.5V, et mise en place... jusqu’à présent, j'ai jamais noyé dans résine transparente ou colle à bois, pour démonter facilement, au cas ou

Dominique

[Storm]

Gennevilliers je pense vu l'état d'avancement Mais oui, c'est l'effet rendu Certains diront que l'on ne retrouve pas l'éclairage réel d'une lanterne mais bon, ça me convient

[augerd]

re,

de toute façon, je vois pas comment on peut reproduire l'éclairage d'une lanterne fonctionnant au pétrole en HO voir O

ce que j'avais trouvé de mieux y'a longtemps, c'était les µ lampes de 1.5v, mais à la durée de vie pas très longue hélas...
maintenant, je trouve que les µ leds "golden white" sont très bien, et avec une durée de vie treeeees longue

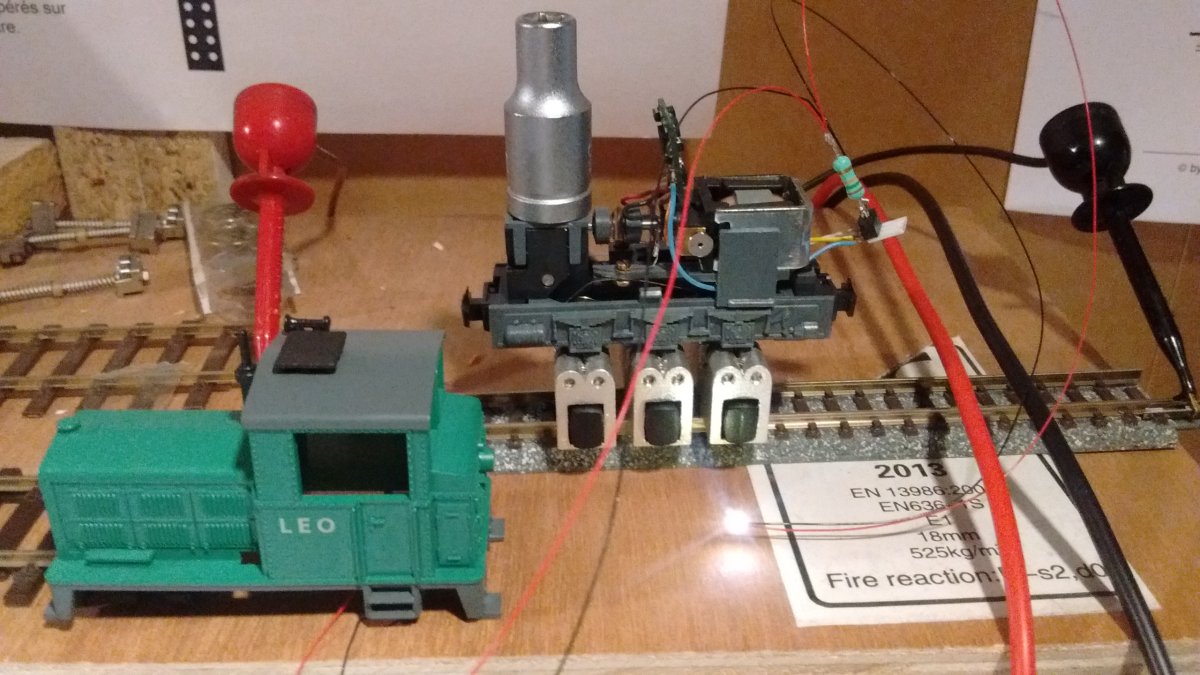

pour revenir au locotracteur, la Sader c'est top: pas de débordement dans le connecteur
donc soudage des fils, et vérif en l'air que tout est ok

sur la prise, c'est actuellement un résistance de 15K de 1/4W... bien sur changé par une CMS quand j'aurais retrouvé un bout de CI

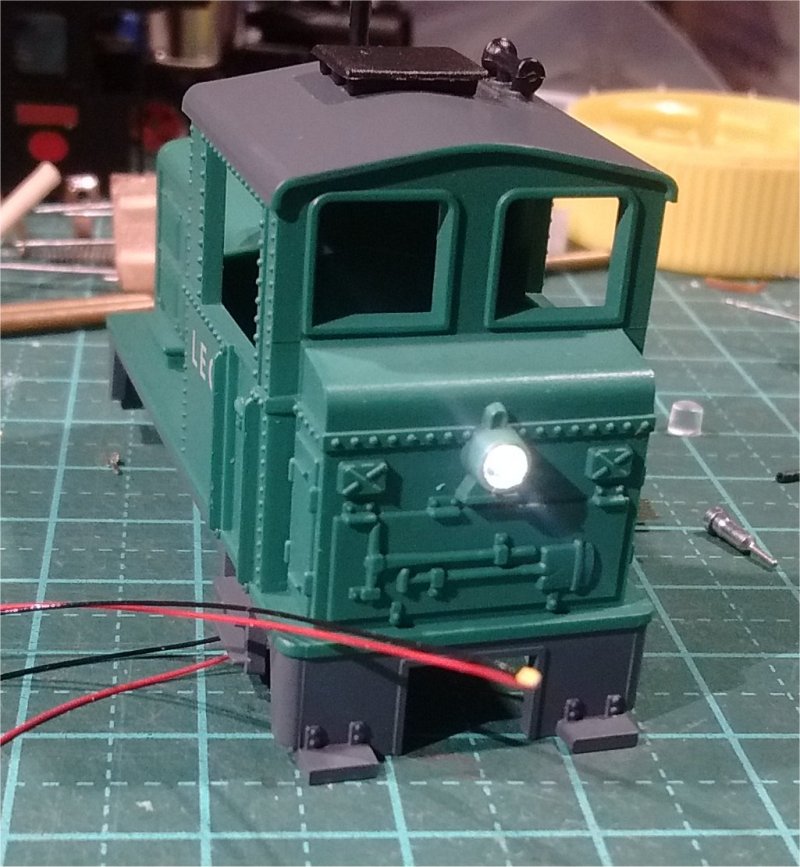

la led allumée, c'est celle de l'avant, pas encore montée en caisse...
la douille de 5 sur la gauche du châssis, c'est pour augmenter le poids bien sur... quand j'aurais fini la caisse, je verrais pour lester l’intérieur de celle ci avec des billes de plomb !

donc tout est bon, reste à mettre un coup d'aéro en noir pour le châssis, remplacer les mains montoirs moulées de la cabine par d'autres en fil de 0.3, et peindre la peindre... mais j'ai pas encore décidé quelle couleur

Dominique

[Patrick ze rabbit Deludin]

En couleur, tu as le choix dans plein de verts (et non des verres pleins, même si c'est de saison . Quoique...).
Et si tu reproduis une sablière espagnole, tu peux choisir le vert arène...

[augerd]

en fait, comme d'hab, c'est toujours la même chose
- modif à minima, on garde tel quel...
- modif plus poussée: mains montoirs refaites, les feux, araser le coffre arrière (virer pelle et divers) peinture X et châssis noir...
- autre caisse sur le châssis pour changer complétement l'allure... soit faite maison, soit déjà existante en 3D, mais quand je vois la qualité plutôt moyenne de Shapeways, ça ne me donne pas envie

pfff pas me prendre la tête, ça va être "je laisse comme ça" et je verrais plus tard... avec le risque de retrouver le locotracteur dans le même état dans qlq mois (années)

Dominique

[Beyer-Garrat]

attend que je lise tranquillement un certain bouquin toi
et si je trouve rien, je le file à Rose qu'elle chc les "fôtes tipo-gras-fic"

sont bizarre chez Roco: le feu arrière, c'est qlq chose ressemblant de très loin à une lanterne (la nuit par brouillard sur la mer) bref, gravé très très moche et pas fonctionnel du tout... le feu avant, c'est un trou percé avec un conduit optique... mais rien derrière

m'enfin, je verrais demain la suite

Dominique

Explication par Tonton Beyer du trou a l'avant du merdier (ben voui vu que la caisse à au moins 30 ans ! ) Ce trou date de la première génération, c'était en fait a l'époque un châssis moteur Atlas ,c'était pas cassé la nénette chez Roco
à l'époque,plutôt deux demi châssis en métal comme d'habitude chez Atlas , a l'avant duquel s'insérait une ampoule système qu'a conservé Roco , jusqu'à ce qu'il sorte leur propre châssis moteur ils alors supprimé l'ampoule
d'ou le trou pour permettre d'engager l'avant de l'ampoule en montant la caisse Ben voila

[pelican]

je me demande s'il existe une loco non démontée chez Domi ...

[augerd]

...

Explication par Tonton Beyer du trou a l'avant du merdier (ben voui vu que la caisse à au moins 30 ans ! ) Ce trou date de la première génération, c'était en fait a l'époque un châssis moteur Atlas ,c'était pas cassé la nénette chez Roco
à l'époque,plutôt deux demi châssis en métal comme d'habitude chez Atlas , a l'avant duquel s'insérait une ampoule système qu'a conservé Roco , jusqu'à ce qu'il sorte leur propre châssis moteur ils alors supprimé l'ampoule
d'ou le trou pour permettre d'engager l'avant de l'ampoule en montant la caisse Ben voila

ouahhh merci JP pour l'explication
PS* paquet parti hier

bien sur que j'ai des locos non démontées: celles que j'ai pas encore ouvertes bon, elles sont rares c'est vrai
hier, pendant que je bricolais le HOe, entre 2, j'ai démonté les bogies de 2 63500 Roco pour changer les essieux bandagés par des non bandagés, et pareil sur un châssis de 17000 Piko à venir sous une caisse de BB 25551 Jouef (836200) voir roder un mini moteur 12v reçu début de semaine, mais ça compte pas car tout est remis en boite

Dominique

[augerd]

- autre caisse sur le châssis pour changer complétement l'allure... soit faite maison, soit déjà existante en 3D, mais quand je vois la qualité plutôt moyenne de Shapeways, ça ne me donne pas envie ...

Dominique

j'ai re regardé vite fait ce qu'il y avait sur Shapeways... y'a que des trucs pour châssis Kato à 2 essieux
par contre, j'ai retrouvé un lien de qlq'un qlq part (vachement précis le garçon ) qui avait modifié la caisse du Roco en coupant la cabine, virant le capot arrière, et qui donne un résultat très sympas

j'hésite entre réaliser une caisse en carte plastique avec mes p'tites mains, ou moins "fatiguant" en 3D
en 3D, c'est plus rapide, précis, facilement modifiable... mais quand je vois ce qu'imprime Shapeways, cela me motive pas... à moins que plutôt de faire une pièce, je fasse tout à plat genre maquette plastique en qlq éléments à coller !

pour moi uniquement, cela ne me pose pas vraiment de pbm à monter ... mais quand je pense à ce genre de projet, je pense aussi "pour les autres" car ça pourrait peut être intéresser ceux qui ont un locotracteur Roco, donc en impression libre chez ce fournisseur, voir Drim3D ou Est Modèles à la demande

je suis à peu prés sur qu'une caisse d'un bloc sera nettement supérieur en rendu qualité chez un de nos 2 fabricants français, livrée d'office avec les 2 µ leds (pour pas cavaler partout pour les trouver), mais à quel cout d’achat ??

bon, je continuerais plus tard mes "masturbations intellectuelles"

Dominique

[augerd]

pendant que j'y suis, je vais faire un appel au peuple:

je chc de la carte de circuit imprimé fine (0.8 ou mieux 0.6mm d'épaisseur) cuivrée d'un seul coté !!!
j'ai de la PCB classique dite "pour prototype" percée de partout avec des bandes au pas de 2.54, mais je veux de la non percée, pour graver à ma façon et souder le connecteur mâle de 1mm et 2 résistances CMS

j'ai pas trouvé sur la toile (Ebay, Aliexpress, etc...) livrable rapidement (la dernière fois j'ai attendu plus de 4 semaines ) et je n'ai besoin que d'un bout de 5 x 5 cm

donc si un de vous avait une chute qui lui sert à rien, je suis preneur

Dominique

[Patrick ze rabbit Deludin]

Euh, coller un bout de feuille de laiton sur un morceau de CP, ça le ferait pas, par un heureux zazard ?

[augerd]

peut être, mais il va falloir que je "grave" à la sauvage trois pistes séparées, en fait 2 zones isolées, donc cela sera plus simple de n'avoir qu'a couper le cuivre sur 2 endroits sur un p'tit carré de 1 x 1 cm que de coller de la bande cuivre sur de la CP ou autres, sans parler de souder apres

Dominique

[Beyer-Garrat]

http://www.lextronic.fr/P4847-plaque-presensibilise-epoxy-simple-face.html
