par **augerd** » 02 12 2016 à 21:38

vi vi... j'ai souvenir d'avoir pas mal galéré à en démonter un y'a .... très longtemps :rod_siflet

faudrait que je retrouve les bogies des voitures Ardent Élias dans mon brol: ça serait des bogies que je verrais bien dessous, plus que ceux des wagonnets en tout cas ....

de toute façon, tout apres Meursault maintenant

Dominique

par **Abran** » 04 12 2016 à 00:30

Bon séjour à Meursault ! #B6

Si tu ne les retrouves pas J'en ai, de ces bogies, en fait ce sont des Lima. Mais je te les déconseille car il sont trop longs pour un tender Egger ou Jouef Ve, ils se toucheraient au centre et dépasseraient trop de chaque côté. Vois plutôt du côté des nouveaux bogies de type US chez Minitrains, mais bon, les pièces détachées sont rares chez lui. Sinon des bogies de wagons en N pour une poignée de cacahuètes sur ebay mais il faudra retravailler les attelages (que tu devras de toutes façons retravailler afin d'accoler les jonctions électriques).

par **augerd** » 20 12 2016 à 18:45

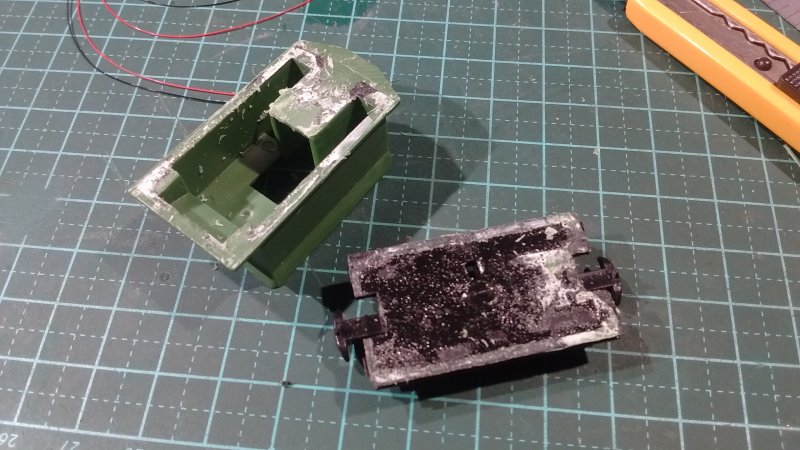

entre 2 bidouilles diverses, j'ai enfin réussi à décoller caisse et châssis du tender: lame de cutter pendant plus d'une heure, faut pas avoir peur d'y laisser un doigt #B9

ça coutait pas chère la colle chez Jouef :rod_siflet

par **Patrick ze rabbit Deludin** » 20 12 2016 à 20:07

...et le doigt, c'est remboursé par la Sécu ! (pour le moment...) :rod_siflet

par **augerd** » 20 12 2016 à 20:42

pas envie quand mème... je préfère garder tout, et si possible intact :rod_siflet

apres une demie heure de poncage, j'ai chc des bogies a mettre dessous:

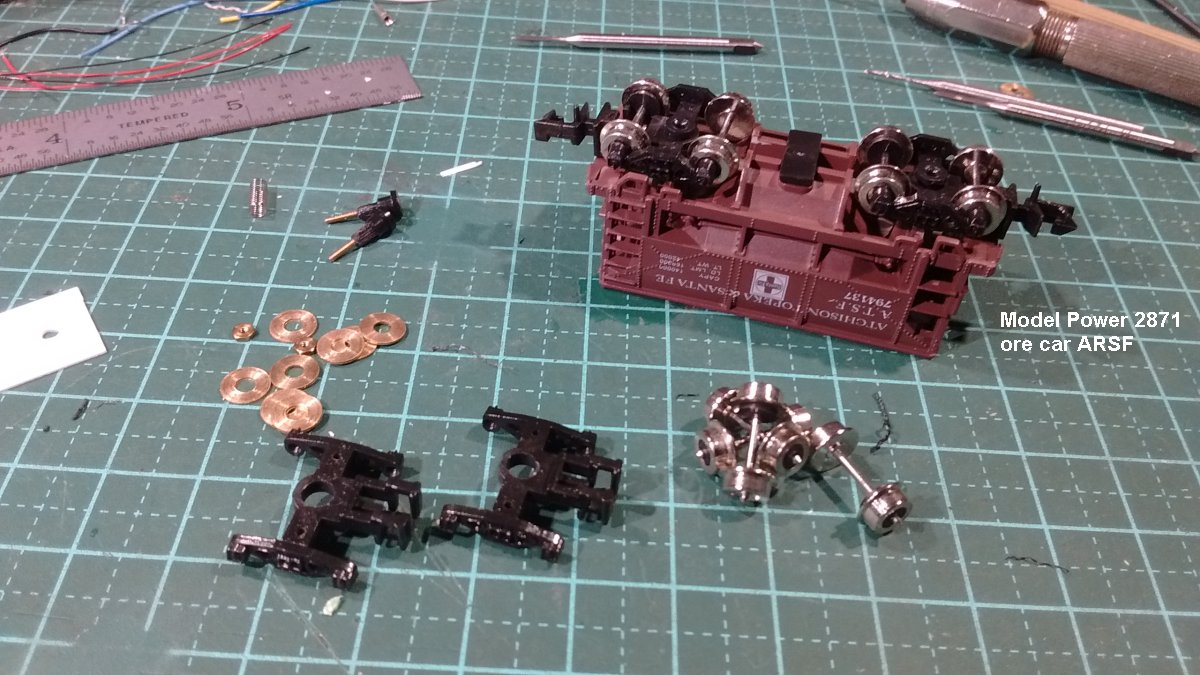

j’étais partie sur ceux des voitures Ardent-Élias, mais vu l’empattement, cela dépassait beaucoup du châssis de tender, donc pas top, alors je me suis rabattu sur les Jouef VE plus court :F9

je savais bien que j'en avais qlq part dans une boite, que j'ai retrouvé... le gag, c'est que c'est de la recup de "je sais pas où" et donc les essieux sont à monter :shock:

z'avez déjà essayez de démonter les essieux des bogies Decauville Jouef ??? hé bah c'est rien à coté de les monter :C3

je vous ferrais les photos demain #B1

Dominique

par **augerd** » 23 12 2016 à 17:58

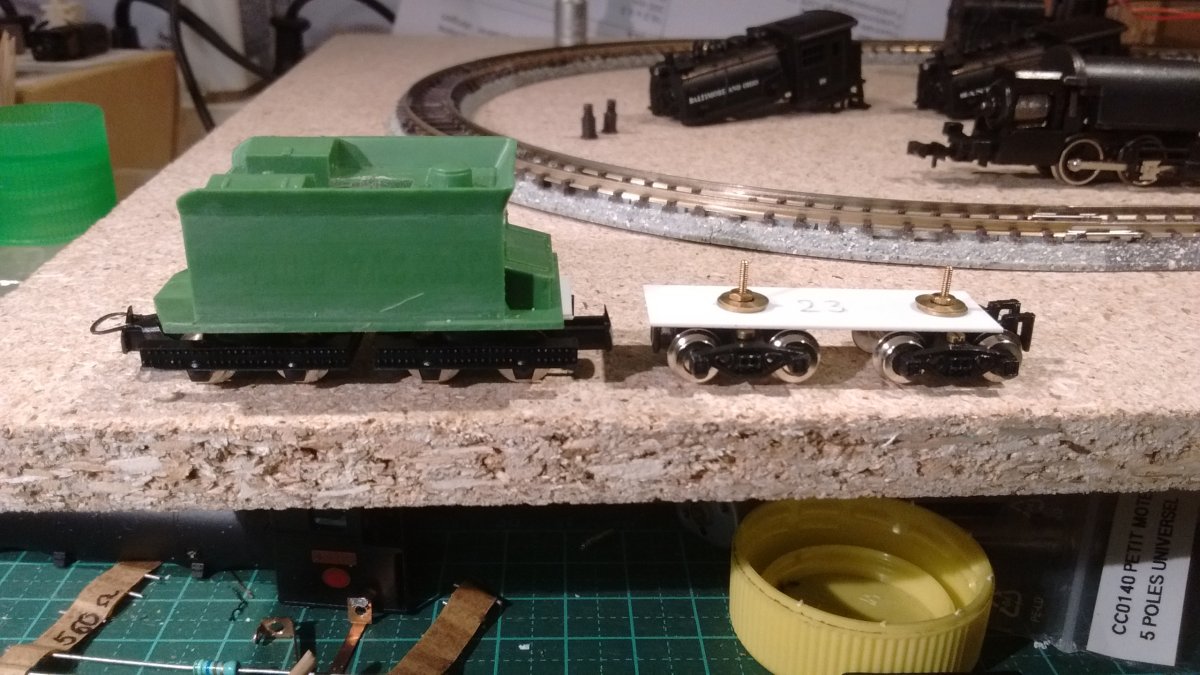

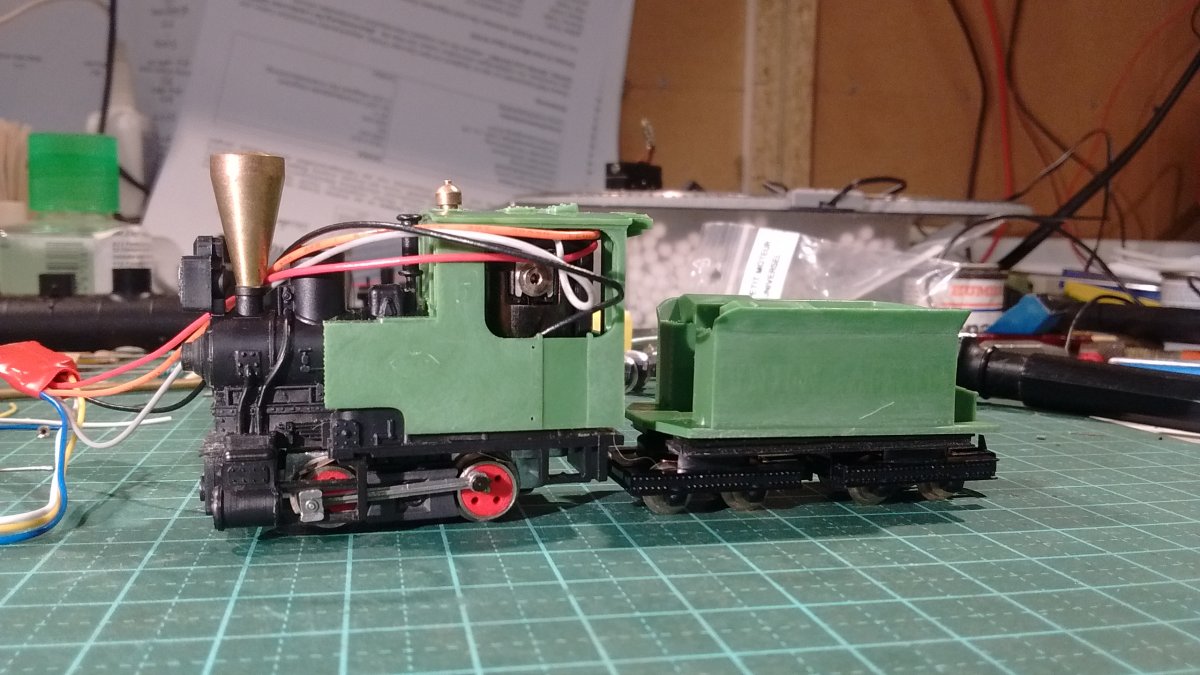

alors voici le tender complet avec les bogies Decauville Jouef

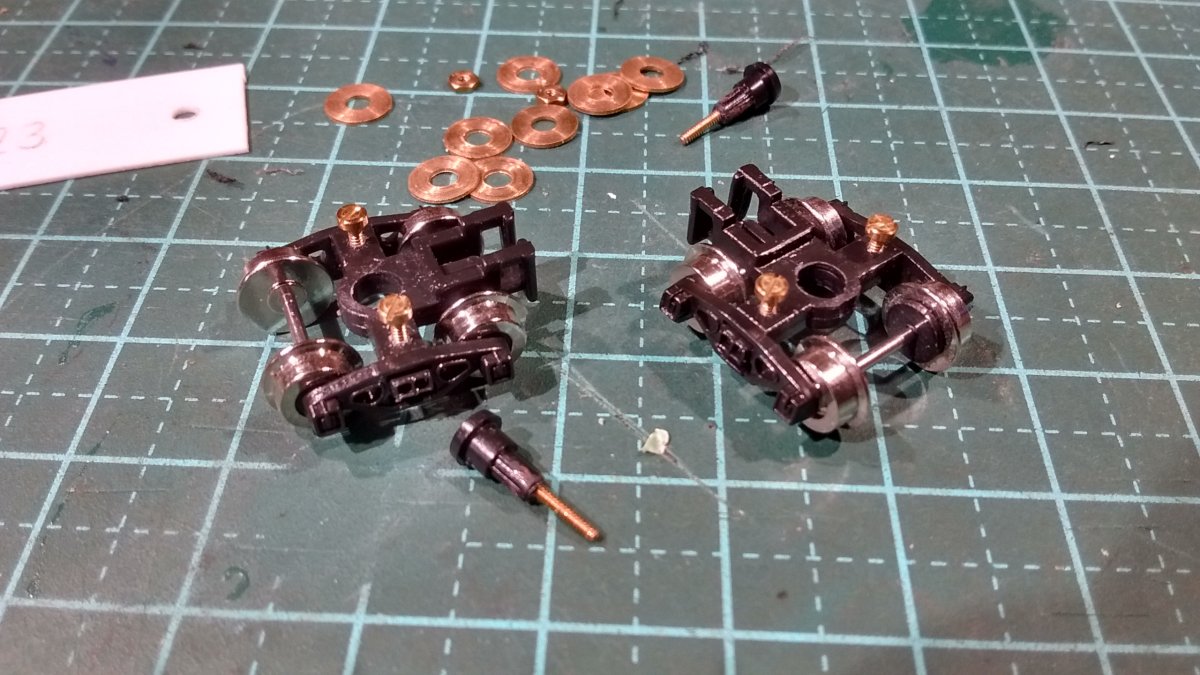

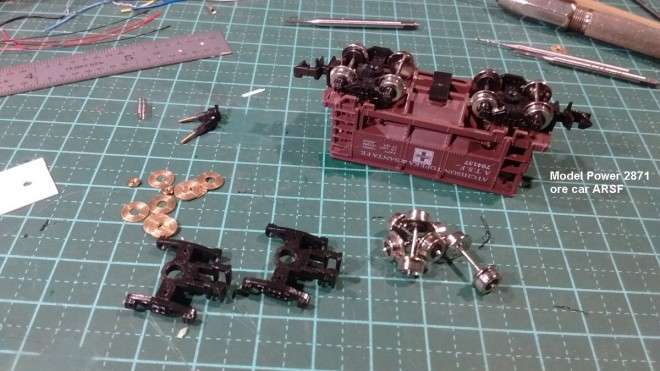

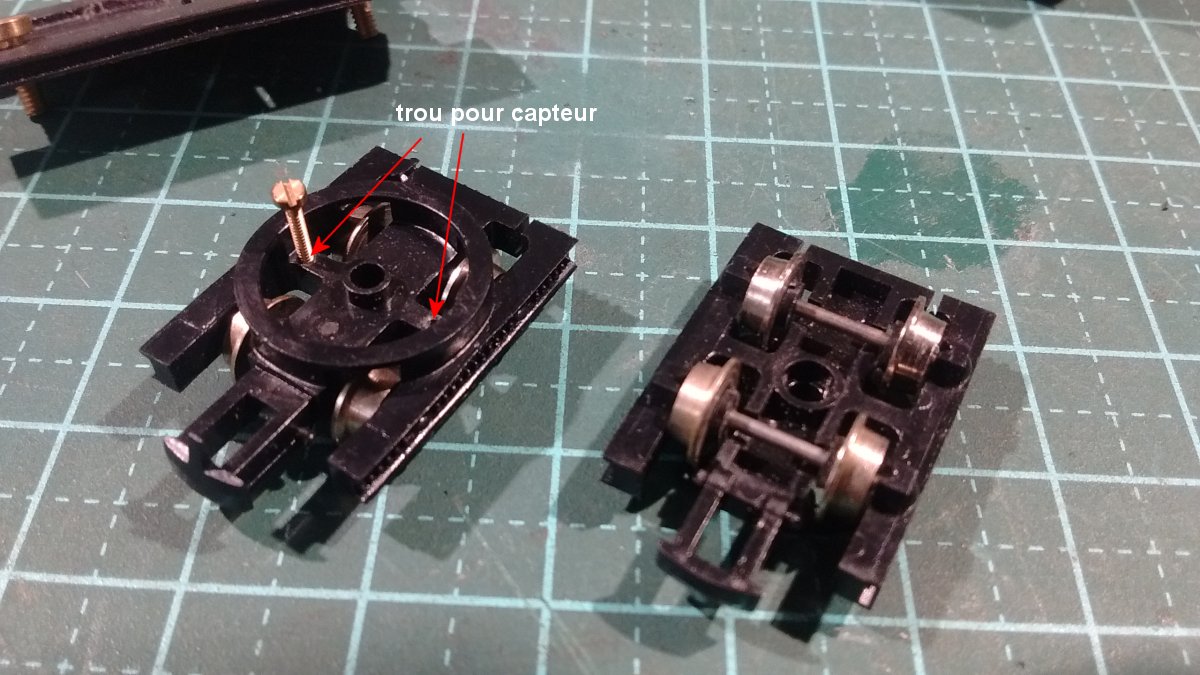

et les bogies percés: d'abord à 0.4 pour centrage, puis 0.6 et 0.8 pour agrandir, un coup de taraud de 1mm, et zou, plus qu'a faire les capteurs en fil bronze de 0.2mm

Dominique

par **augerd** » 23 12 2016 à 21:47

la suite...

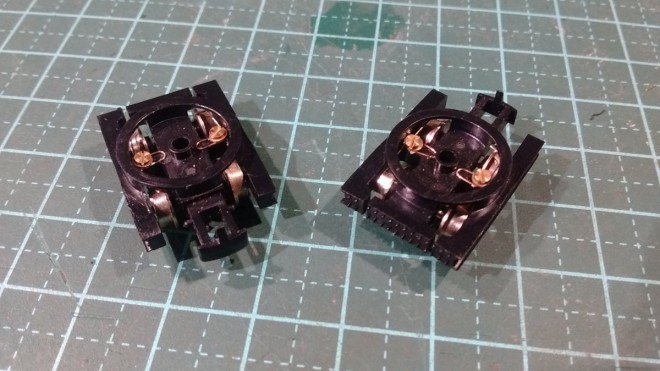

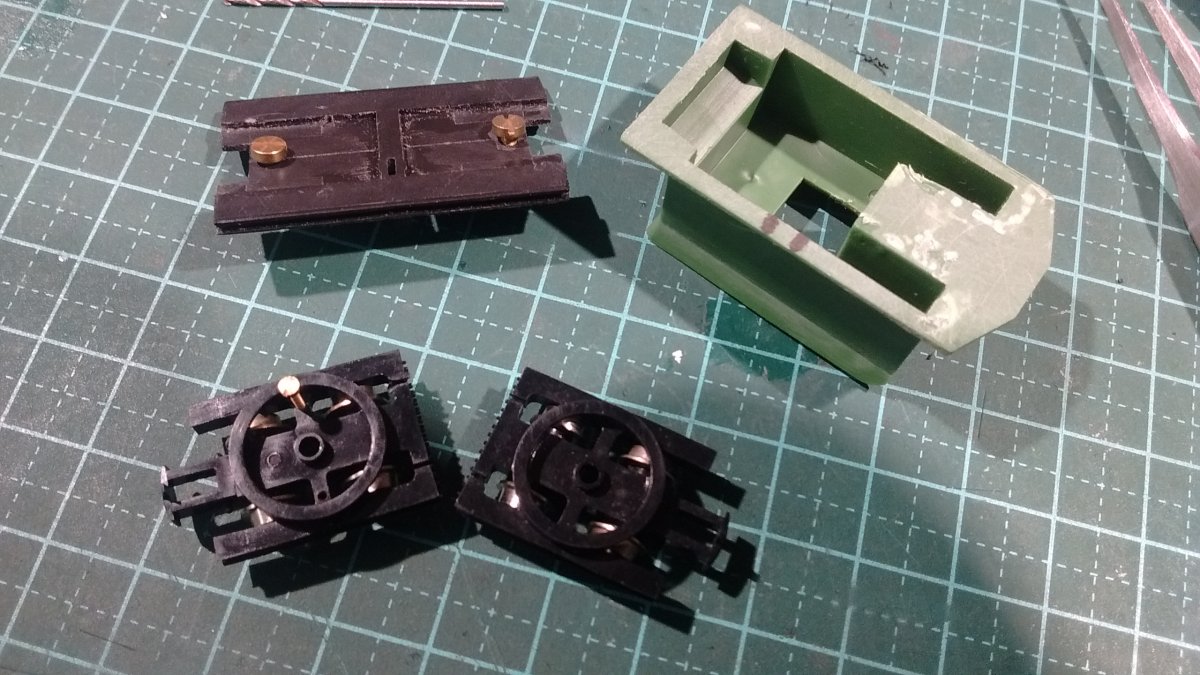

prises de courant sur chaque essieu...

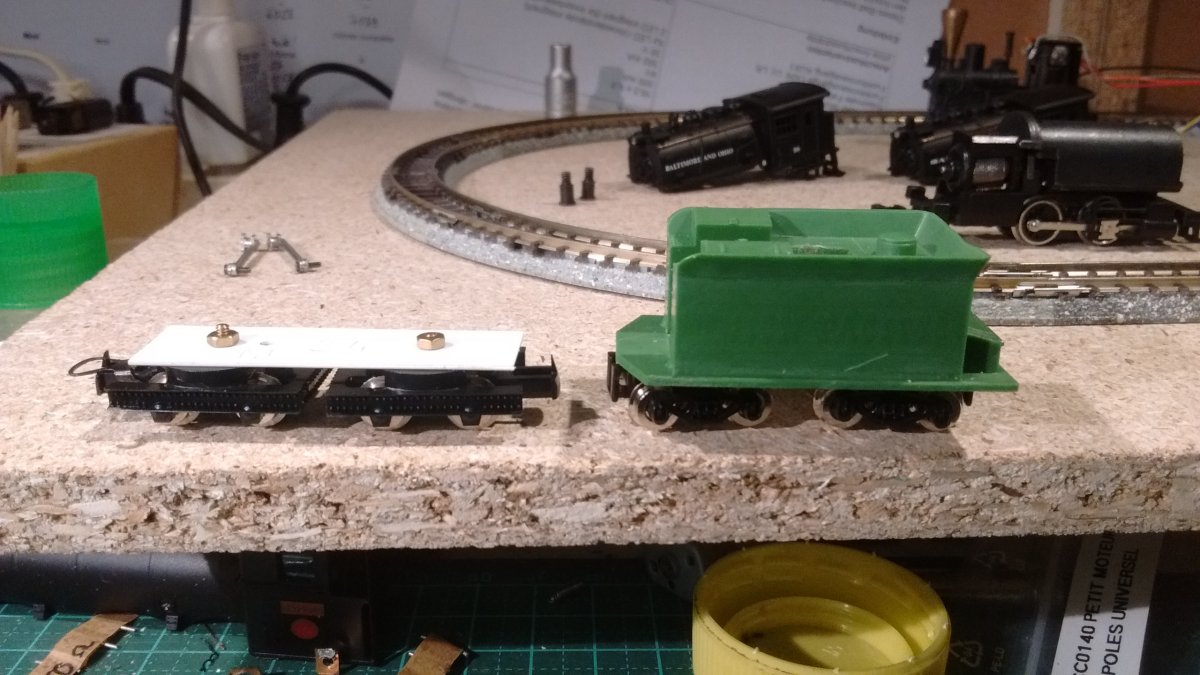

... et essai de hauteur du tender simplement posé sur ces bogies...

... ça peut le faire, en virant le châssis d'origine du tender et camouflant les cotés par un faux châssis en U :rod_siflet

c'est tout pour ce soir :F5

Dominique

par **pelican** » 24 12 2016 à 10:43

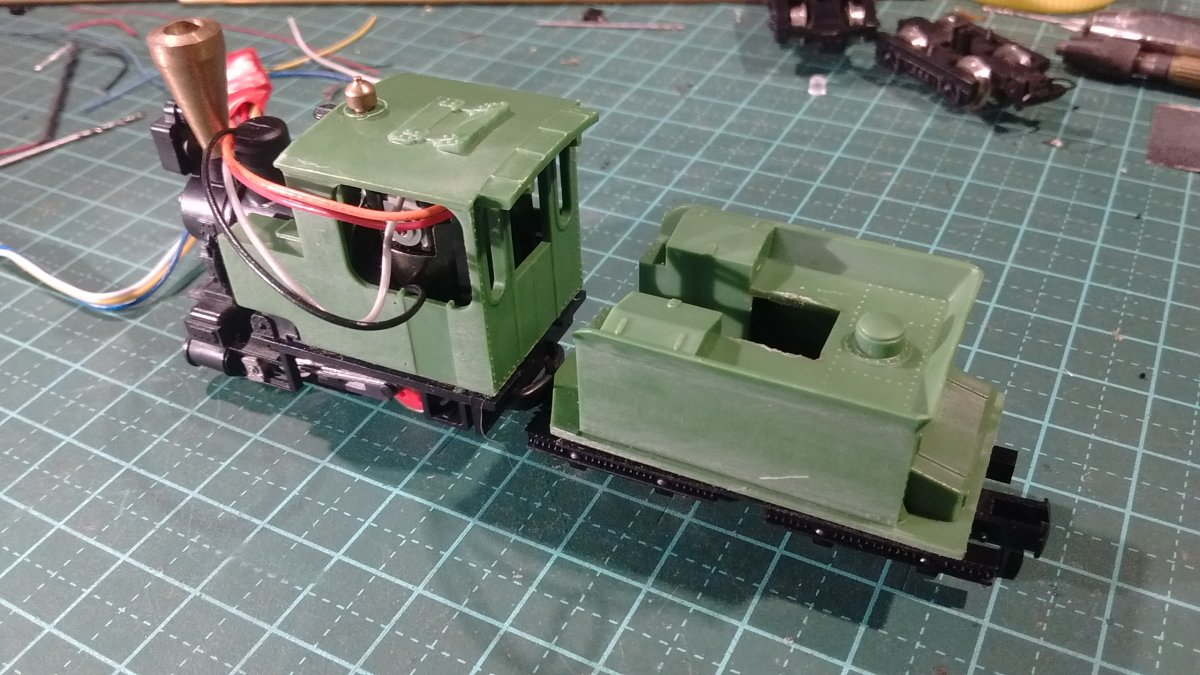

tient ... une loco presque entière ...

par **augerd** » 24 12 2016 à 14:49

étonnant, n'est ce pas ? :mdr2:

pour info, j'ai défini un entraxe de 22mm 27mm entre bogies, cela permet que ceux-ci puissent tourner sans se toucher, mais je pourrais réduire cet entraxe pour limiter le rayon à 130 mini (histoire d'avoir une marge pour rayon EB de 140) et donc rapprocher les bogies pour être mieux intégrer sous le tender...

c'était un peu long d'avoir les essieux qui roule librement dans leur logement, pour avoir le moins de frottement possible avant l'autre truc plus long: faire contact des fils de bronze sur chaque roue sans freiner :F9

j'y suis a peu prêt arriver, reste à habiller le dessous de tender ... mais ça, ce n'est que de la cosmétique :mrgreen:

apres, cela sera l'installation d'un connecteur à 4 (5) contacts entre bogie tender et arrière machine: 2 pour les prises de courant, 2 pour le feu blanc, le 5eme pour l'optionnel feu rouge !

je sais pas encore si je vais garder l'attelage mécanique d'origine, ou le virer et faire également du connecteur électrique l'attelage mécanique :F9

Dominique

par **augerd** » 24 12 2016 à 14:50

je m'étais trompé, c'est 27mm que j'avais défini... d'autres essais sur du 140, voir du 103, m’ont permis de descendre à 23mm...

bricolage en cours

Dominique

par **augerd** » 24 12 2016 à 17:01

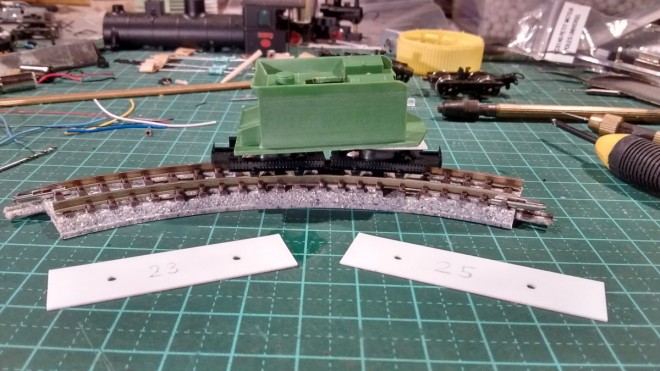

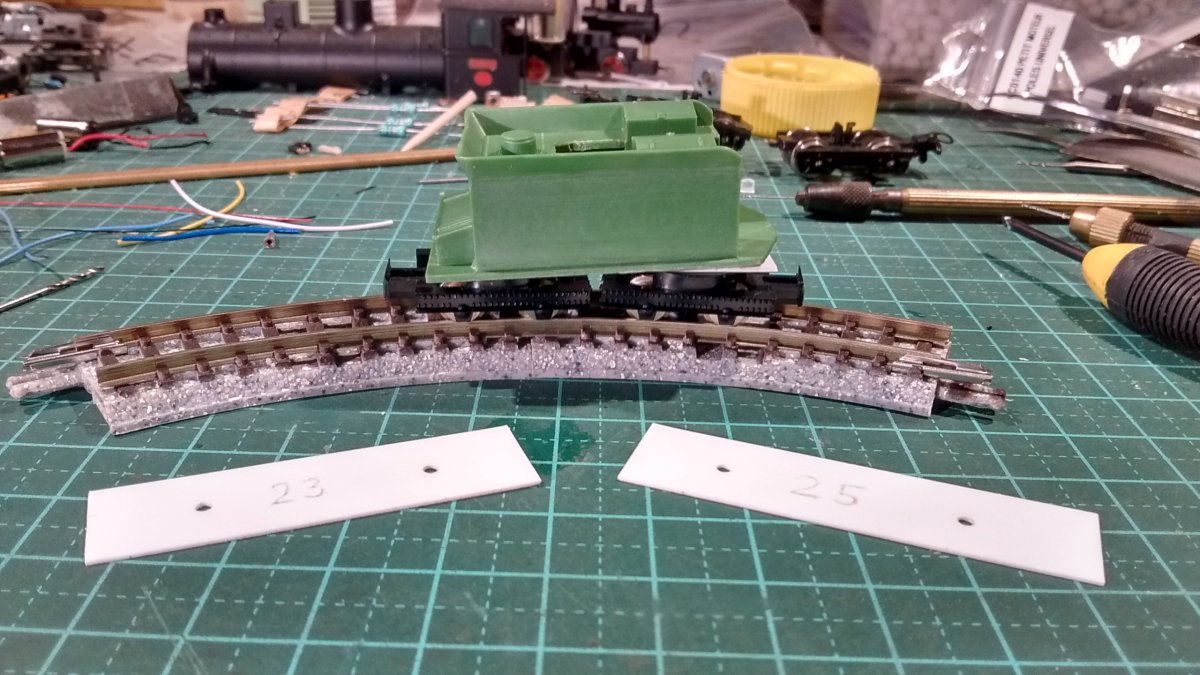

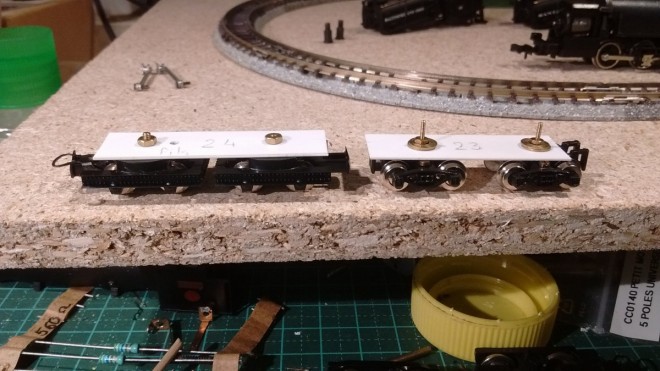

qlq essais...

- entraxe de 23mm: trop court, ça passe trop juste sur du 103 de rayon
- entraxe de 25mm: je trouve les bogies trop écartés

et la gagnant est le 24mm: passe partout et les bogies ne dépasse pas trop de la caisse du tender :mrgreen:

l'a sur un rayon de 103, nickel pour moi

c'est normal que la caisse soit relever coté machine genre dragster car y'a un p'tit écrou qui gène... pour l'instant :prrrt:

bon, la famille arrive, alors je vais devoir faire "acte de présence" #B1

Dominique

par **Zébu** » 24 12 2016 à 19:12

Ben vi, si tu dois cuire les patates, l'est temps.
Bon réveillon !

Pensée émue pour madame. Tant que tu tripotais tes châssis, elle avait la paix.
Maintenant, elle va devoir te supporter toute la nuit.
:rod_siflet

par **augerd** » 31 12 2016 à 20:41

j'ai fait ma BA annuelle

... une ch'tite vidéo de la V14 sous DZ126 et le test du tender :rod_siflet

phpBB [video]

ah oui: les prises de courant du tender sont pas encore reliés à la machine #B1

et joyeux noël à tous et a vos proches :ipb-251

Dominique

par **augerd** » 31 12 2016 à 20:50

j'ai trouvé et commandé les connecteurs qui iront bien: des Micro USB mâle et femelle #B6

5 fils (2 pour les prises de courant, 1 pour le + bleu des feux, e1 pour le jaune du feu arrière rouge, voir un de rab si je met aussi un feu blanc...), le femelle sera sur support articulé a l’arrière de la machine, et le mâle à la place de l'attelage boucle du bogie avant du tender .... vu le poids à tracteur, les prises USB feront aussi liaison mécanique :rod_siflet

par contre, venant de chine, je devrais les recevoir entre le 3 janvier et le .... 25 février :C6
