Pièces et réalisations 3D

[Patrick ze rabbit Deludin]

J'ai dit "le pied"... et c'était un gag.
C'est sûr que faire un modèle-maître et des tirages, ou sortir plusieurs exemplaires identiques "automatiquement", c'est quand même plus facile.

[Storm]

J’ai mis des smileys aussi Je sais bien que l’on peut tout faire à la main

Mais bon, la CAO, c’est mon boulot et ces histoires de prototypage rapide m’ont toujours intéressées depuis que Cyril a commencé à en parler C’était En 2003 ou 2004.... Rail Expo 2004 pour sa première expo c’est sûr mais on en discutait avant sur le forum LR

[YVES]

Monsieur le Pro, selon vous, quel impact du logiciel de modélisation sur la réalisation finale. Et comment estimez-vous le facteur humain dans cette même réalisation ?...

[pelican]

le facteur humain ??? celui qui distribue le courrier ???

[Brico HOe]

Monsieur le Pro, selon vous, quel impact du logiciel de modélisation sur la réalisation finale. Et comment estimez-vous le facteur humain dans cette même réalisation ?...

Perso, je me suis aperçu qu'en allant modifier certains paramètres graphiques du logiciel, ça améliorait la qualité (facétisation) du STL et donc de la pièce imprimée.
La difficulté, c'est que ce sont des paramètres prés réglés de base dans lesquels on va jamais, j'avais mis a contribution l'administrateur CAO du boulot a l'époque qui m'a aidé à trouver ça

[augerd]

hello,

les paramètres sont effectivement un gros soucis car dès que l'on veut une représentation différente de celles par défaut, ce n'est pas souvent expliqué en détails dans les softs

bon, n'ayant toujours pas reçu cette foutue carte, et le dessin me démangeant toujours autant, j'ai rallumé ma station histoire de mette en clair une idée que j'avais en tete depuis qlq temps: adapter un moteur Tramfabirek 1 axe 8x16 non pas dans le locotracteur Roco mais en remplacement du 3 pôles Jouef poussif, bruyant et trop rapide

qlq cogitations plus tard, j'en ressort que:
- l'axe de sortie très court (5mm) impose d'avoir le moteur le + près possible du châssis
- surement in impression 3D, donc les résines peu flexibles impliquent aussi de na pas pouvoir jouer sur l'élasticité pour fixer le moteur

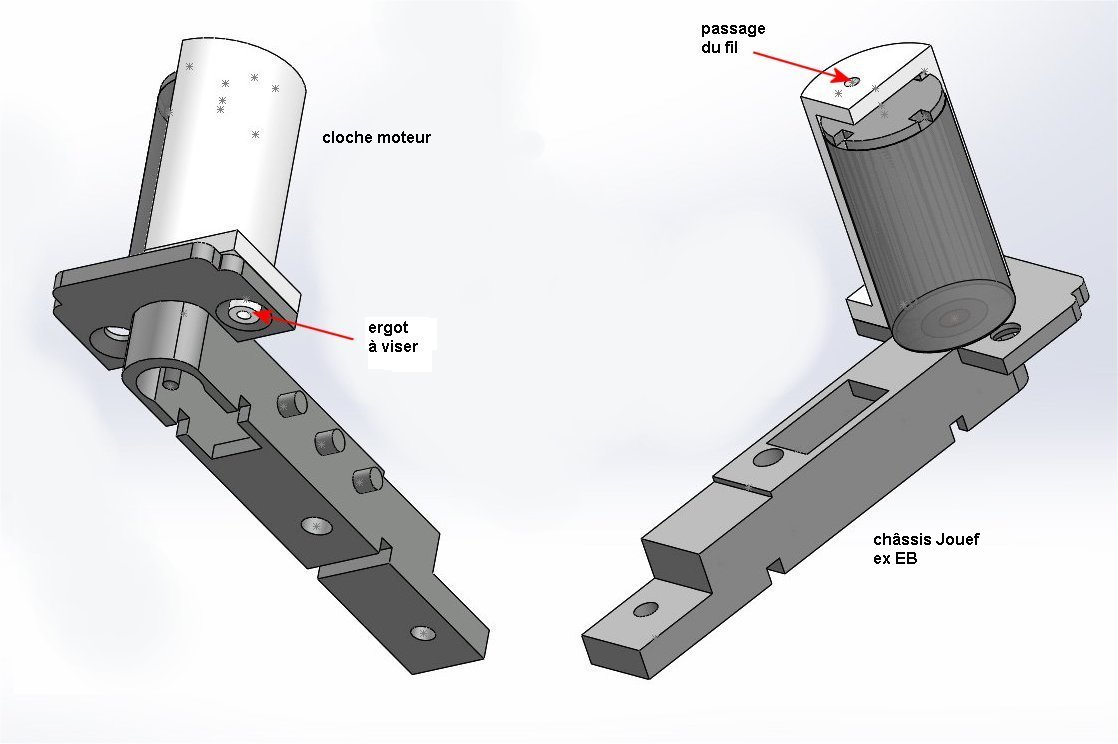

ce qui arrive à un support moteur en forme de cloche, comme ceci ...

a voir si c'est facilement imprimable

bon, l'axe moteur Jouef etant en 1.8mm, ça va pas etre évident de trouver le micro tube 1 x 1.8 pour monter la VSF, mais y'a aussi les solutions d'ensemble VSF-engrenage de Mikro Antriebe, Tenshodo, Nigel Lawton (j'en ai en stock ) en module M0.4, M0.3, voir plus petit encore ...

Dominique

[augerd]

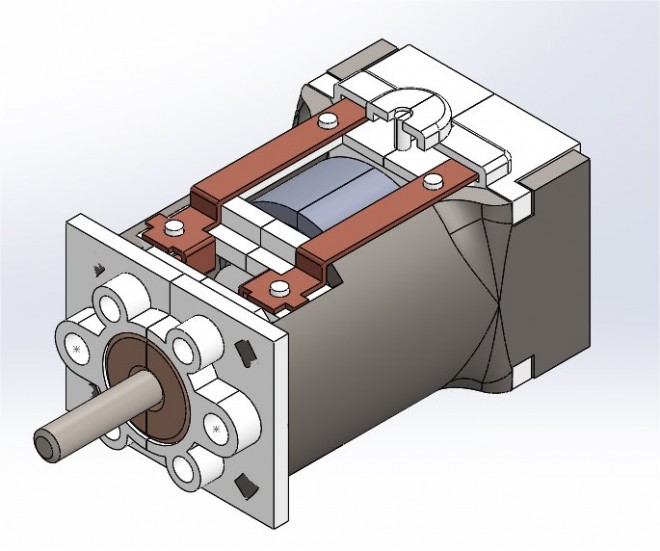

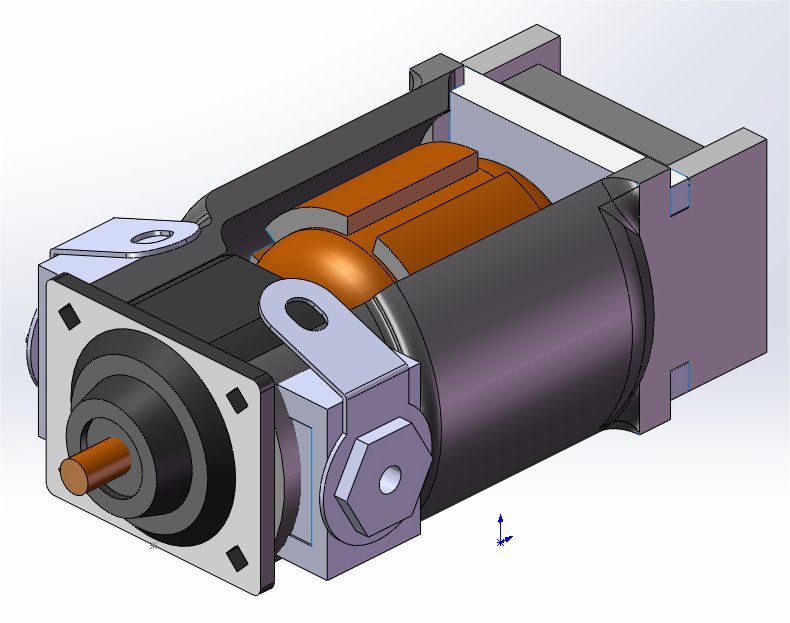

pour le plaisir, car cela n'apporte rien à la vie, mais j'avais envie de voir les mouches de plus près et aussi de mieux appréhender la différence de volumes entre le Tramfabriek et le vieux Jouef, j'ai dessiné ce dernier pour comparer

Dominique

[mlm]

Juste un truc, je ne sais pas si le moteur aura tendance à chauffer, mais tu pourrais faire des lumières dans le "carter " pour ventiler le moteur au cas où.
En plus cela consommera moins de résine.

[augerd]

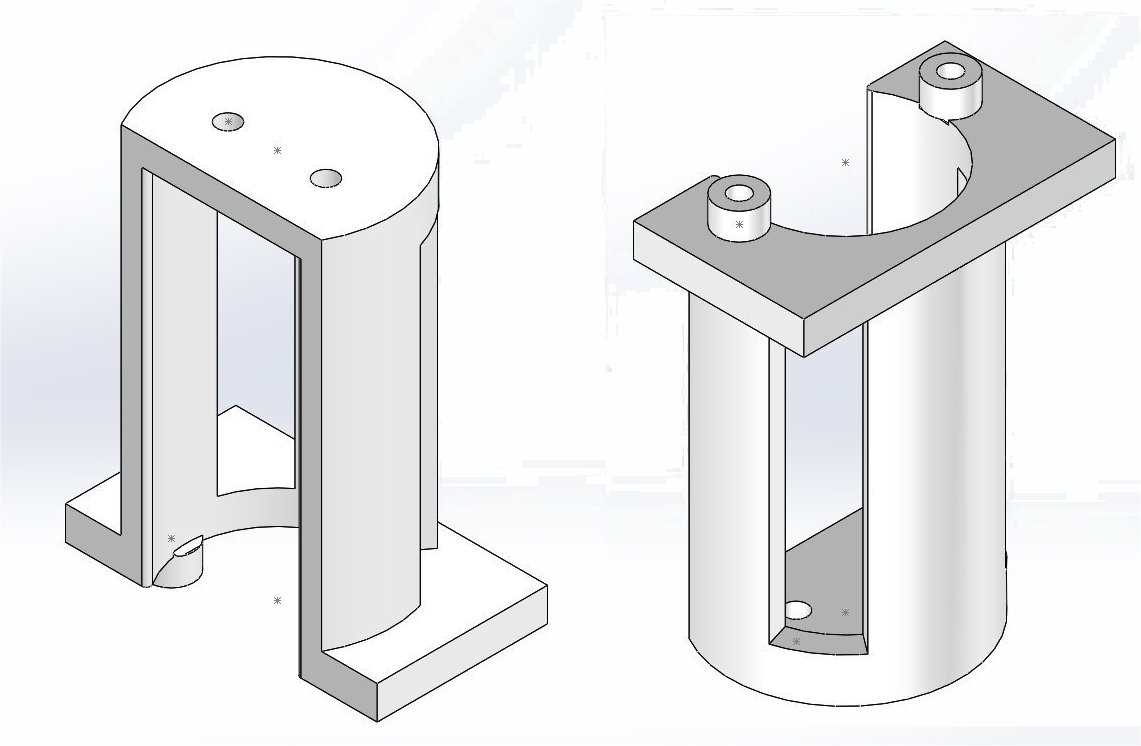

pas faux ... qlq chose comme ça ??

pas encore fait les raidisseurs

Dominique

[mlm]

Parfait

[Storm]

Pourquoi y mettre des raidisseurs Aucune utilité

[3DMetrique]

Ah oui il faut tenir compte de la force centrifuge dans les courbes trop serrées en HOe ainsi que du couple moteur qu'il faut bien contrer

[augerd]

pffff z'etes moqueurs

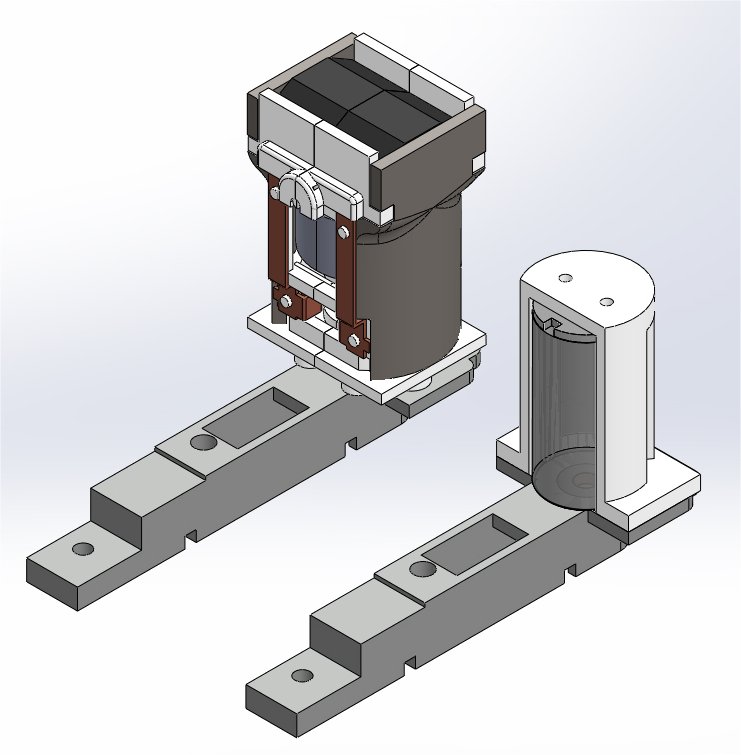

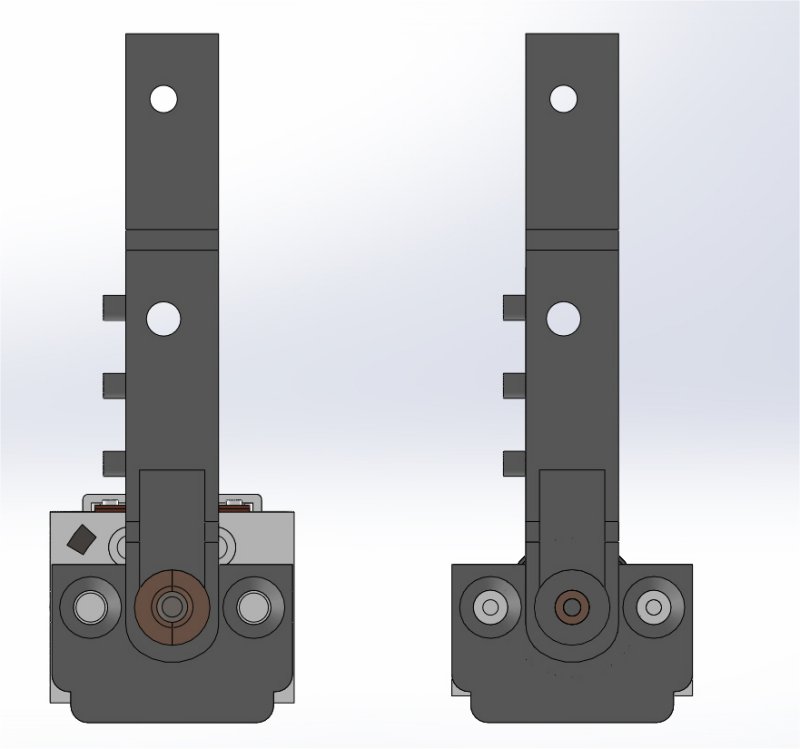

n’empêche, on gagne pas mal de place entre le vieux 3 pôles Jouef et le Tramfabrik :

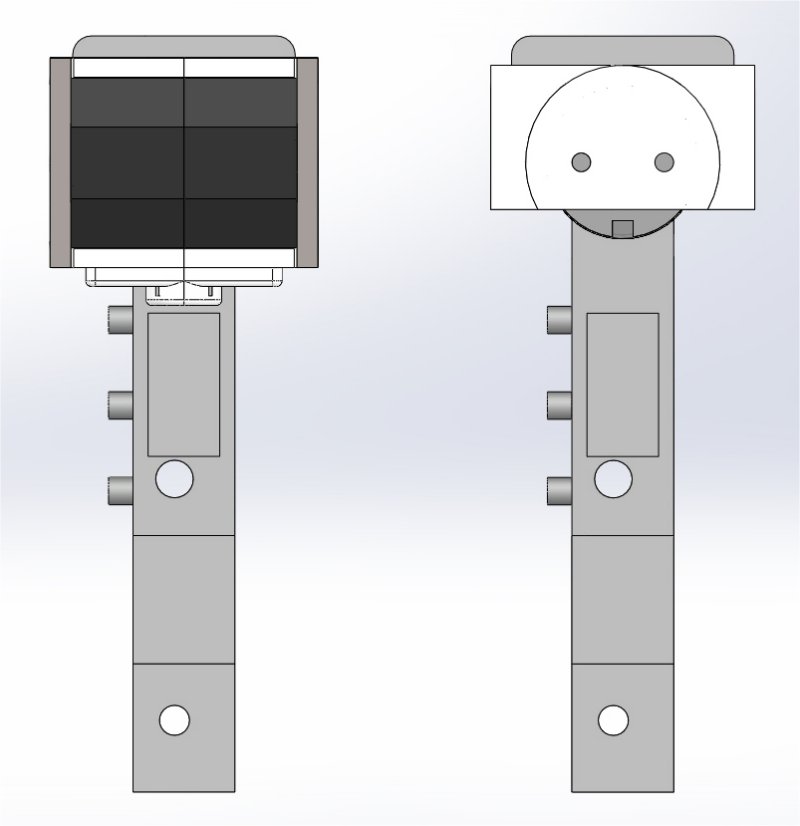

de dos...

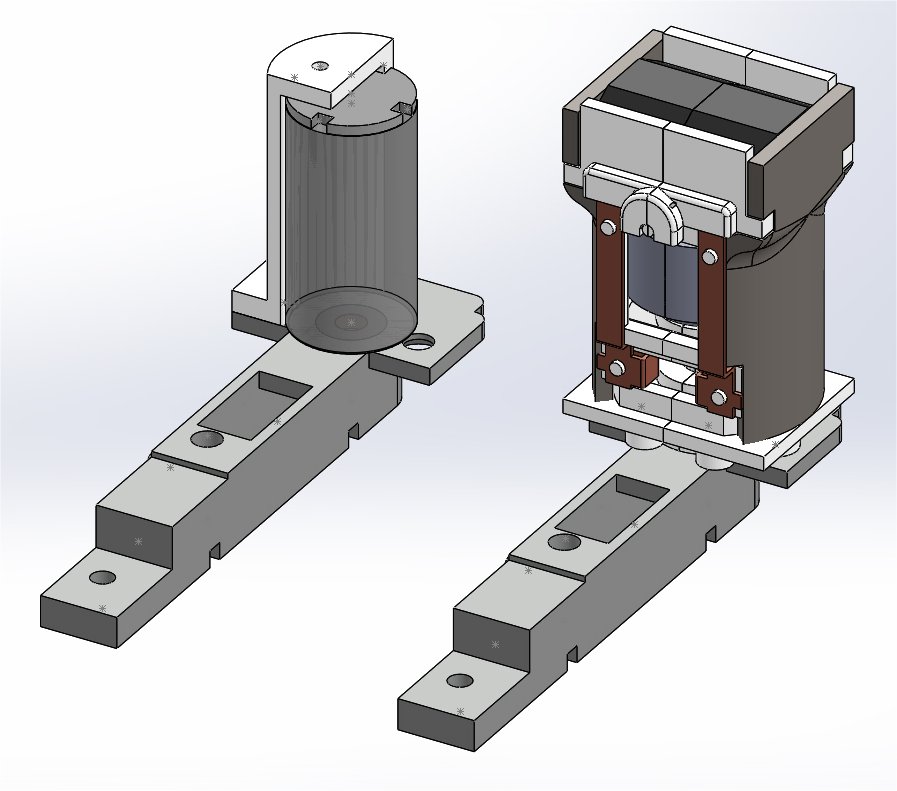

de dessus...

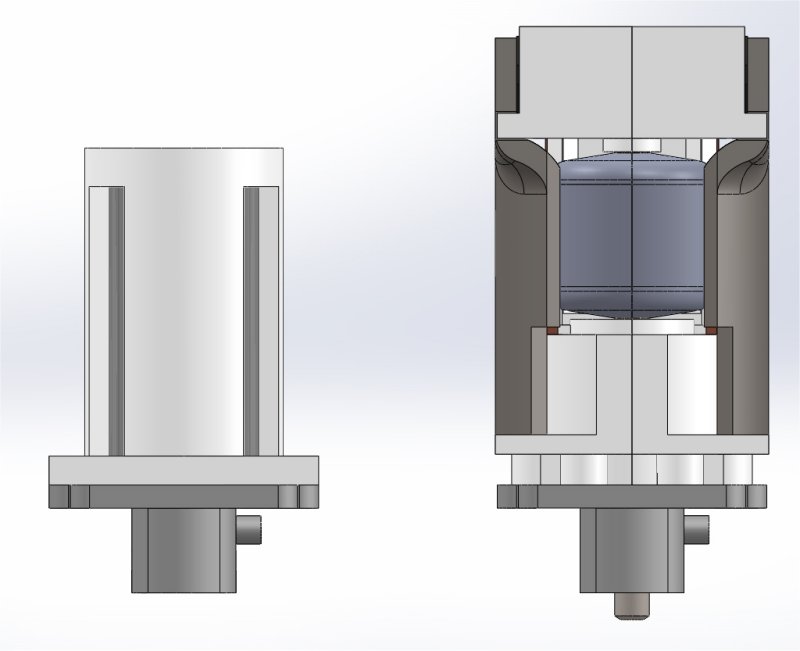

de dessous ...

et une question pour les spécialistes: vous connaissez le 5 pôles Jouef, nommé M20 pour les intimes ...

... mais c'est quoi le p'tit nom du 3 pôles qui était dans les ex EB ?????

j'ai rien trouvé dessus ce moteur "spécial voie étroite"

Dominique

[jpvapeur54]

Bonsoir à tous !

Intéressant : Le support pour un nouveau moteur !
Le nom du moteur 3 pôles HOe Jouef était : Grack - Grack - Grack !!!

Bonne soirée à tous !

[Beyer-Garrat]

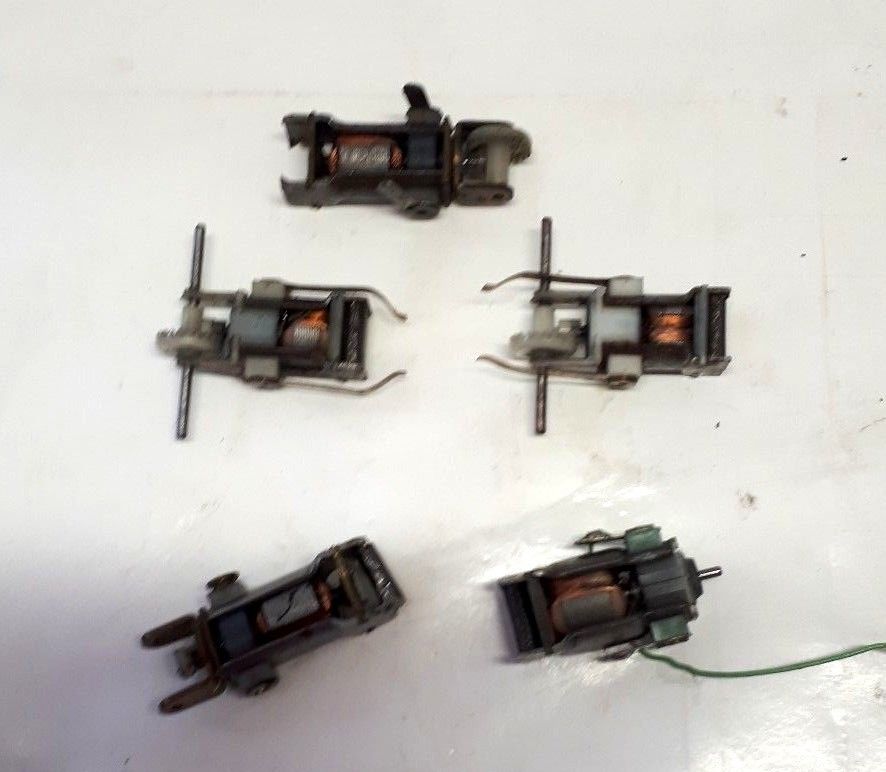

De mémoire Dom il me semble que c'était un recyclage des éléments moteurs et ses différentes évolutions provenant des circuits routiers Record 64 Jouef

http://la-collec-a-didier.over-blog.com/article-cuircuit-routier-jouef-57668716.html
