Mon ART

[Zébu]

Reprenons la suite de la sonorisation.
Après avoir connu des déboires avec les CMS et rachetés d'autres rutilantes, j'ai brasé les fils et délicatement enrobé les CMS d'araldite.

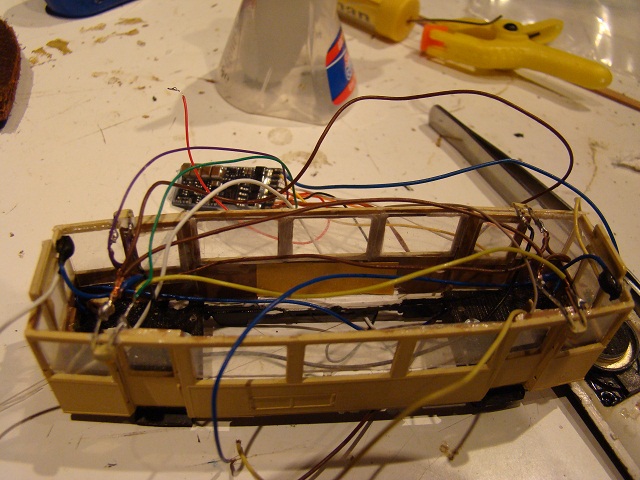

Mise en place non sans avoir quelque peu réparer les dégâts dûs au retrait forcé des anciennes CMS.

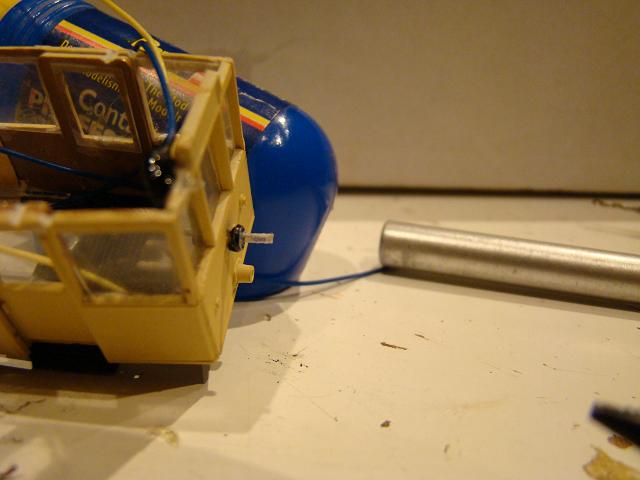

Une vue d'une face frontale pour montrer le bout de fibre optique avant son arasement au ras du phare.


Et là !
Que vois-je ?
Triple buse de biesse de rogntudju !
Pour différencier chaque CMS, le fil blanc de la CMS frontale doit être relié au fil blanc de la CMS rouge arrière. ET J'AI COLLE LES CMS AVEC LES FILS BLANCS DU MÊME CÔTE !


Pour la bonne suite, ne pas oublier QUE LE FIL BLANC DU PHARE DOIT ALLER SUR LE FIL BLANC DU DECODEUR AVEC LE FIL JAUNE DE LA LAMPE ROUGE ARRIERE !

[Dodo]

le fil blanc sur le bouton blanc
le fil vert sur le bouton vert...
si je conaissait le c.. qui a fait sauter le pont

[arthur]

Voilà pourquoi je ne fais pas du digital pfffffffffffff quel courage ce Zébu sinon de la belle ouvrage

[pelican]

c'est des malades !!
intéressant la fibre optique !!
j'aimerais placer des feux sur mon ptit switcher On30, il y a déjà les feux sous les capots (feux du modèle Ho, fonctionnels) et la fibre optique serait une excellente solution pour éclairer un phare sur chaque face !

[Beyer-Garrat]

Question technique mon Zébu il semble que les leds CMS ne tiennent pas longtemps (même pb sur échelle plus importante)

tu as eu d'autres retour sur ce point ?

[Storm]

Quand je peux faire la modif (remplacement des CMS par des LEDs de petit diamêtre) je le fais sur les modèles de Cyril. D'abord parce que c'est chiant à souder les CMS et ensuite car, si par malheur on les chauffe trop lors de la soudure des fils, elles ne tiennent effectivement pas longtemps. L'idéal pour ce type de composant reste de les souder sur une platine (d'un autre coté, c'est un peu prévu pour )

[Beyer-Garrat]

C'est bien ce que je pensai

[Zébu]

Je les ai toutes testées après la brasure. Elles fonctionnent toutes.
C'est vrai que ce modèle fera un peu figure de gadget, mais le son produit par le loksound est fabuleux. Faut dire que celui qui les a enregistrés y a mis beaucoup de temps pour avoir le meilleur rendu.

[Zébu]

Un petit up !
Faut bien que je m'y remette un jour.
Et comme les Saroulmapoul feront une petite expo le 24 lors d'une brocante à Céroux, j'essaierai de le terminer.

[arthur]

courage mon Zeb

[Dodo]

J'espere bien voir un jour cette petite merveille termine et en demonstration

[pelican]

il me tarde aussi !!!
pour rappel, l'expo est à Ceroux Mousty, Grand rue, le lundi 24 mai !! le réseau roulera pratiquement toute la journée !!

[eric.vh]

Ouais..........

[Zébu]

Aujourd'hui, réparation de l'ART 137. Les vitrages se barraient les uns après les autres. Grâce à l'achat de Micro Kristal Klear aux Lilas, c'est fait.
Ensuite, même opération sur l'ART sonorisé. Je ne sais pas encore le numéro que je vais lui attribué.
Quelques bouts de fil pour test.

Ca fait peur, non ?


[Storm]

Non mais j'aurais écrit "quelques bouts de fil pour le Lest" là plutot... Tu as pris des cours de cablage chez Canard
